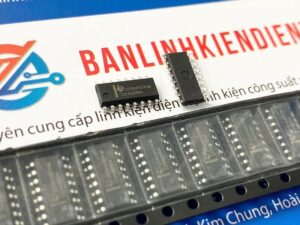

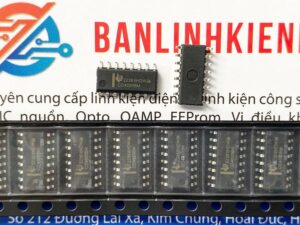

CD4020BM, CD4020 IC số bộ đếm nhị phân SOP-16

Giới thiệu về IC số CD4020BM

CD4020 là IC thuộc Dòng mạch tích hợp (IC) Logic CMOS dòng 4000 được xây dựng với các bóng bán dẫn chế độ nâng cao kênh N và P. CD4020 có Bộ đếm Ripple-Carry Binary 14 giai đoạn

CD4020 có dải điện áp cung cấp từ 5V đến 20V, cao hơn nhiều so với bất kỳ dòng logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS.

Bộ đếm CD4020 tăng một số đếm trên quá trình chuyển đổi âm của mỗi xung đồng hồ. Bộ đếm được reset về trạng thái 0 bằng một logic “1” tại đầu vào reset độc lập với đồng hồ. IC cung cấp nhiều tính năng như khả năng chống nhiễu cao, tản nhiệt thấp và chặn ESD. Mỗi chân I / O của IC được bảo vệ khỏi hư hỏng điện tĩnh bằng cách sử dụng các diode kẹp I / O. Đầu ra của IC luôn ở dạng TTL, giúp dễ dàng giao tiếp với các thiết bị CMOS và TTL khác như vi điều khiển và vi xử lý.

Bộ đếm Ripple-Carry Binary là gì?

Bộ đếm Binary/Ripple thường sử dụng một mạch đa hài hai trạng thái bền để đầu vào cache được đặt vào bộ đếm làm cho số lượng tăng lên hoặc giảm xuống. Các đầu ra Q và Q luôn ngược nhau về mặt logic. Nếu đầu ra Q là logic 1 (SET), đầu ra Q là logic 0, Nếu đầu ra Q là logic 0 (REST), thì đầu ra là logic 1. Có thể dễ dàng thực hiện một bộ đếm nhị phân ripple carry đơn giản bằng lắp ít nhất hai flip flop loại D.

Thông số kỹ thuật của CD4020BM

• Dải điện áp nguồn rộng: 1.0V đến 15V
• Khả năng chống nhiễu cao: 0,45 VDD (điển hình)
• Khả năng tương thích TTL công suất thấp
• Hoạt động tốc độ trung bình: 8 MHz typ. tại VDD = 10V
• Đầu vào đồng hồ kích hoạt Schmitt

Sơ đồ chân của CD4020BM

Sơ đồ khối CD4020BM

Sơ đồ Logic CD4020BM

Kích thước chân IC số CD4020BM

Xem thêm nhiều sản phẩm IC số họ 40xxx Tại đây

Datasheet của IC số CD4020
