CD4011BM CD4011 IC Chuyên Dụng SOP-14
3,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về IC số CD4011BM
CD4011 là chip CMOS có bốn cổng NAND. Bởi vì mỗi cổng có hai đầu vào và có 4 cổng bên trong nên nó thường được gọi là Cổng NAND 2 đầu vào.Nó là một mạch tích hợp cổng NAND bốn góc, có nghĩa là nó bao gồm 4 cổng NAND trong một khối duy nhất. Nó dựa trên logic CMOS. Tất cả các đầu vào và đầu ra đều được thiết kế theo mức điện áp logic CMOS. Nó được sử dụng để thực thi logic NAND hoặc bạn có thể sử dụng kết hợp bốn cổng để thực hiện thao tác ‘AND A= X x Y’ hoặc ‘OR B = X+Y’. Tất cả các đầu vào và đầu ra logic của NAND. Các chân I/O được đệm cho thông lượng.
Cổng NAND kết hợp chức năng của cổng AND và NOT. Nó chỉ cho đầu ra THẤP khi tất cả đầu vào ở mức CAO; nếu không thì đầu ra ở mức CAO.
Vậy cổng NAND là gì?
Cổng NAND là cổng logic hoạt động giống như cổng AND với cổng NOT ở đầu ra. Vì thế nó thường được gọi là NOT-AND.
Mọi đầu ra từ cổng AND đều bị đảo ngược bởi cổng NOT. Vì vậy, nói một cách đơn giản, cổng NAND là cổng logic chỉ cho đầu ra THẤP khi tất cả các đầu vào ở mức CAO như được hiển thị trong bảng chân lý bên dưới.
Cổng NAND được sử dụng để thiết kế một loạt các chức năng logic, bao gồm chốt SR và D Flip-Flops. Thông thường, bạn sẽ thấy các ví dụ về mạch trong đó hai đầu vào được kết nối để tạo thành một đầu vào. Điều này chuyển đổi NAND thành cổng NOT đảo ngược đầu vào.
Thông số kỹ thuật của IC số CD4011BM
- Định mức tham số 5V – 10V – 15V
- Đặc điểm đầu ra đối xứng
- TTL công suất thấp
- Rò rỉ đầu vào tối đa 1 µA ở 15V trên toàn dải nhiệt độ
- Đầu vào và đầu ra được đệm
Sơ đồ chân của IC số CD4011BM
Sơ đồ logic CD4011BM

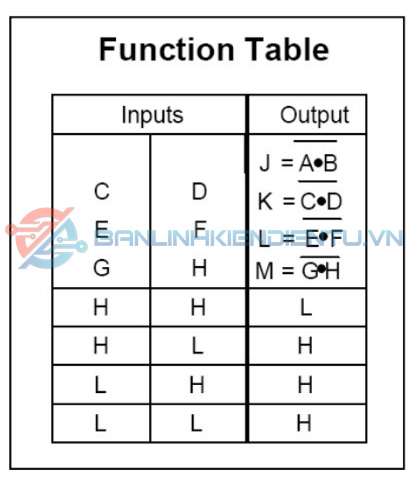

Bảng chức năng CD4011BM
Kích thước chân của IC CD4011BM
Các lựa chọn thay thế và tương đương cho CD4011BM
Bạn có thể tìm thấy IC 4011 được đánh dấu là CD4011, NTE4011, MC14011, HCF4011, TC4011 hoặc HEF4011. Thường có thêm một vài ký tự ở cuối (Ví dụ: CD4011BE).
Điều này liên quan đến nhà sản xuất chip và công nghệ được sử dụng. Nhưng chức năng và các chân đều giống nhau.
Ứng dụng
Báo động chống trộm
Còi cảnh báo tủ đông
Xem thêm: Các mã IC số khác cùng họ CD40xx
Datasheet của IC số CD4011BM
