Cáp truyền thông GP-FX dài 5M kết nối màn hình HMI Proface (DB25 chân) với PLC Mitsubishi FX

Giới thiệu về cáp GP-FX(5M)

Cáp truyền thông GP-FX dài 5M là loại cáp chuyên dụng để kết nối giữa màn hình HMI Proface (sử dụng cổng DB25 chân) với PLC Mitsubishi dòng FX (thường là cổng mini-DIN 8 chân hoặc cổng RS422/RS232 tùy loại).

 Mục đích sử dụng cáp GP-FX(5M)

• Dùng để truyền thông dữ liệu giữa màn hình cảm ứng HMI Proface và PLC Mitsubishi dòng FX như FX1S, FX1N, FX2N, FX3U.

• Phục vụ việc giám sát, điều khiển, cài đặt và thu thập dữ liệu từ PLC thông qua giao diện HMI.

• Cáp GP-FX dài 5 mét phù hợp cho lắp đặt trong tủ điều khiển có khoảng cách tương đối giữa HMI và PLC.

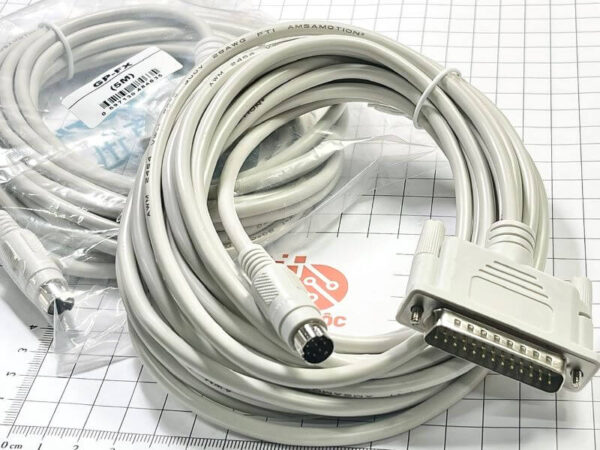

Cấu tạo và đầu kết nối cáp GP-FX(5M)

• Đầu 1 (HMI Proface): Cổng DB25 Male (25 chân đực), kết nối trực tiếp vào cổng COM của màn hình Proface.

• Đầu 2 (PLC Mitsubishi FX): Cổng Mini-DIN 8 chân Male (giắc tròn nhỏ), cắm vào cổng lập trình RS422 trên PLC dòng FX.

• Chiều dài cáp: 5 mét

• Dạng cáp: Chống nhiễu, bọc lưới đồng hoặc lá nhôm, độ bền cao, mềm dẻo, phù hợp đi âm tủ điện.

 Thông số kỹ thuật chi tiết  cáp GP-FX(5M)

• Tên cáp: GP-FX

• Chiều dài: 5M (5 mét)

• Loại giao tiếp: RS422 hoặc RS232 tùy theo cấu hình của HMI (thường RS422 là chính xác với FX series)

• Cổng HMI Proface: DB25 Male

• Cổng PLC Mitsubishi FX: Mini-DIN 8 chân Male

• Chất liệu vỏ ngoài: Nhựa PVC chịu nhiệt, chống cháy

• Tín hiệu truyền: TxD, RxD, GND, RTS, CTS (RS422 tiêu chuẩn truyền nhận song công)

• Tốc độ truyền: Tối đa 38.4 kbps (tùy cấu hình PLC và HMI)

• Độ dài tối đa hỗ trợ: lên tới 15m với RS422, nhưng 5m là lý tưởng nhất

• Bảo vệ tín hiệu: Cáp chống nhiễu, có dây tiếp địa hoặc lưới đồng chống nhiễu xuyên suốt chiều dài cáp.

Sơ đồ chân phổ biến cáp GP-FX(5M)

Lưu ý: Có thể thay đổi tùy theo phiên bản cáp hoặc HMI, nhưng thường sơ đồ như sau:

DB25 (HMI Proface) → Mini-DIN 8P (PLC FX)

• Chân 3 (TxD+) → Chân 3 (RS422-RD+)

• Chân 4 (TxD–) → Chân 4 (RS422-RD–)

• Chân 5 (RxD+) → Chân 7 (RS422-SD+)

• Chân 6 (RxD–) → Chân 6 (RS422-SD–)

• Chân 7 (GND) → Chân 5 (GND)

Tương thích thiết bị cáp GP-FX(5M)

• HMI Proface: Dòng GP2000, GP3000, GP4000, ST6000… có cổng DB25 cho truyền thông PLC

• PLC Mitsubishi: Dòng FX0N, FX1N, FX2N, FX3U, FX3G, FX3GA… có cổng RS422 Mini-DIN 8 chân

Lưu ý khi sử dụng cáp GP-FX(5M)

• Cần chọn đúng cổng COM trong cấu hình HMI.

• Trong phần mềm cấu hình Proface (GP-Pro EX), chọn đúng model PLC là Mitsubishi FX series và chọn giao thức truyền RS422.

• Không sử dụng cáp này để nạp chương trình PLC hoặc HMI (cáp lập trình khác).

• Nếu truyền xa >5m hoặc môi trường nhiễu, nên dùng cáp có bọc lưới và nối tiếp địa.
