Cảm Biến Dòng LEM LF305-S Dùng Cho Biến Tần Simovert

Giới thiệu về LEM LF305-S

LEM LF305-S là một cảm biến dòng điện loại Hall Effect được thiết kế để đo lường dòng điện một cách chính xác trong các ứng dụng yêu cầu kiểm soát và đo lường công suất cao. Đây là một thiết bị chuyên dụng có khả năng đo dòng điện AC (dòng xoay chiều), DC (dòng một chiều) và các tín hiệu xung với độ chính xác cao. LEM LF305-S được ứng dụng rộng rãi trong các hệ thống công nghiệp, thiết bị điều khiển động cơ, biến tần, hệ thống năng lượng tái tạo, và các thiết bị điện tử công suất khác.

Đặc điểm cấu tạo và nguyên lý hoạt động LEM LF305-S

• Cấu tạo: LF305-S sử dụng cảm biến Hall Effect, một công nghệ cho phép đo dòng điện mà không cần tiếp xúc trực tiếp với mạch. Thiết bị bao gồm một lõi từ trường và một cảm biến Hall để phát hiện từ trường được tạo ra bởi dòng điện đi qua dây dẫn. Dòng điện được đo sẽ tạo ra từ trường, và từ trường này sẽ được cảm biến Hall chuyển đổi thành tín hiệu điện đầu ra tỷ lệ với dòng điện đó.
• Nguyên lý hoạt động: Dòng điện đi qua dây dẫn tạo ra một từ trường. Cảm biến Hall bên trong LF305-S sẽ đo cường độ của từ trường này và chuyển đổi nó thành tín hiệu điện áp. Tín hiệu này tỷ lệ thuận với dòng điện cần đo, từ đó có thể xác định được giá trị của dòng điện đi qua.

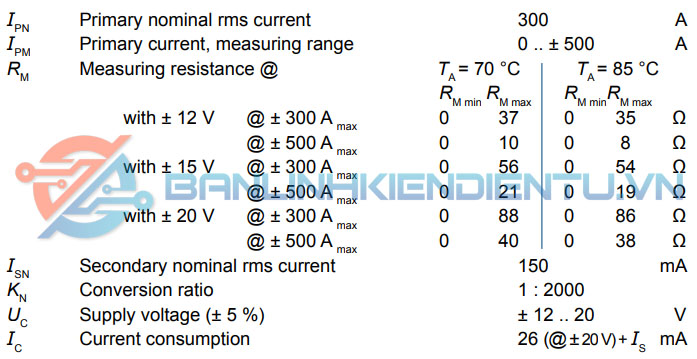

Thông số kỹ thuật LEM LF305-S

• Dòng điện đo lường: LEM LF305-S có khả năng đo lường dòng điện danh định lên tới 300A với dòng đỉnh tối đa là 600A, phù hợp cho các ứng dụng công suất lớn.
• Điện áp đầu ra: Thiết bị cung cấp đầu ra dưới dạng tín hiệu điện áp tuyến tính, tỷ lệ với dòng điện được đo, cho phép kết nối dễ dàng với các thiết bị đo và điều khiển khác.
• Độ chính xác cao: Với sai số thấp và độ tuyến tính cao, LF305-S có thể cung cấp đo lường chính xác, đảm bảo tính toàn vẹn của dữ liệu đo lường trong các hệ thống công nghiệp và điện tử.
• Dải nhiệt độ hoạt động: LF305-S hoạt động ổn định trong khoảng -40°C đến +85°C, cho phép sử dụng trong các môi trường làm việc khắc nghiệt.
• Thời gian phản hồi: Thiết bị có thời gian phản hồi nhanh, khoảng <1µs, đảm bảo có thể phản ứng kịp thời với những thay đổi của dòng điện trong các hệ thống điều khiển thời gian thực.
• Cách ly điện: LF305-S có khả năng cách ly điện mạnh mẽ, thường lên đến 2.5kV, đảm bảo rằng tín hiệu được đo lường mà không gây ảnh hưởng đến các mạch điều khiển khác.

Ứng dụng LEM LF305-S

• Hệ thống điều khiển động cơ: Sử dụng để đo dòng điện trong các ứng dụng điều khiển động cơ lớn, giúp tối ưu hóa hiệu suất và bảo vệ động cơ khỏi sự cố quá dòng.
• Biến tần công suất: LF305-S đo lường dòng điện trong các biến tần để điều khiển công suất một cách hiệu quả và chính xác.
• Năng lượng tái tạo: Được sử dụng trong các hệ thống năng lượng mặt trời và gió để đo lường và điều khiển dòng điện, giúp quản lý hiệu quả việc sản xuất và tiêu thụ năng lượng.
• Thiết bị công nghiệp: LF305-S phù hợp với các thiết bị công nghiệp yêu cầu giám sát dòng điện lớn và độ chính xác cao.
• Bộ sạc pin và hệ thống UPS: Được sử dụng trong các hệ thống bộ sạc pin và nguồn điện liên tục (UPS) để giám sát và điều khiển dòng điện trong suốt quá trình sạc và cung cấp năng lượng.

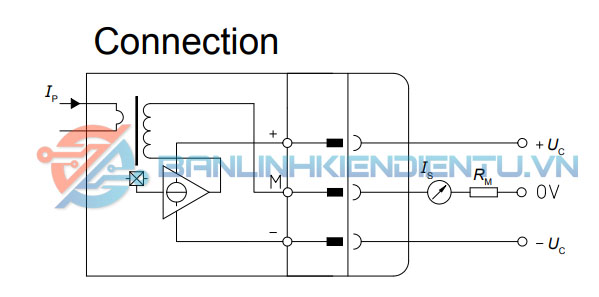

Sơ đồ tương đương LEM LF305-S

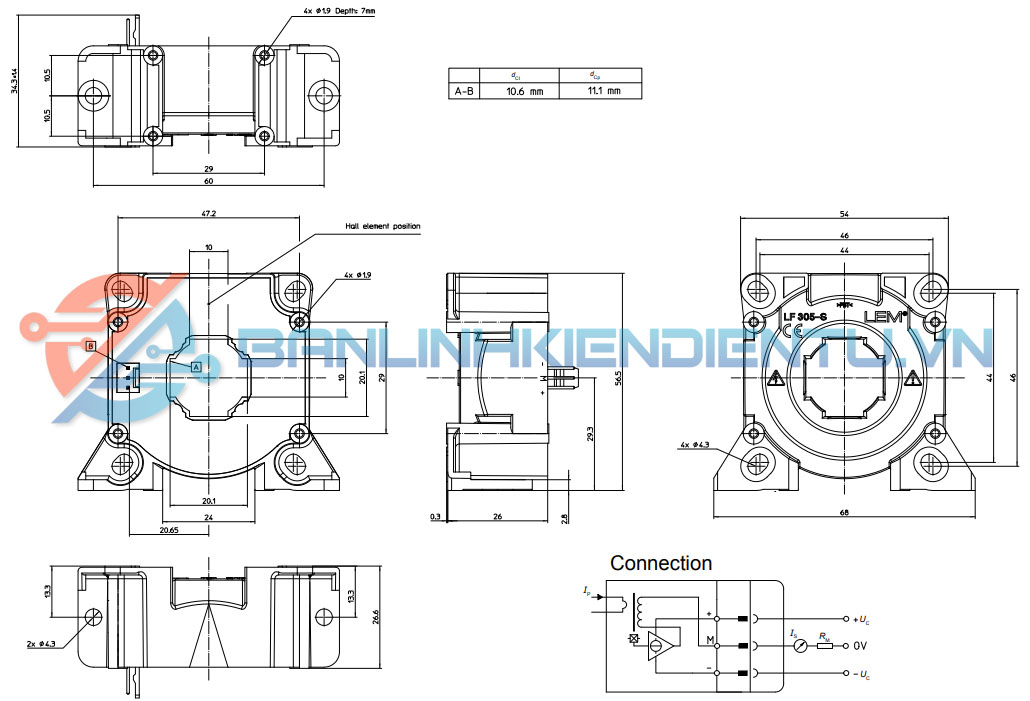

Kích thước LEM LF305-S

Xem thêm nhiều loại cảm biến dòng khác Tại đây

Datasheet LEM LF305-S
