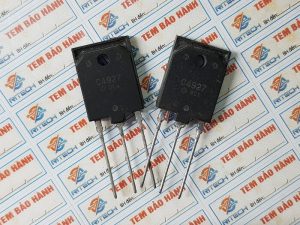

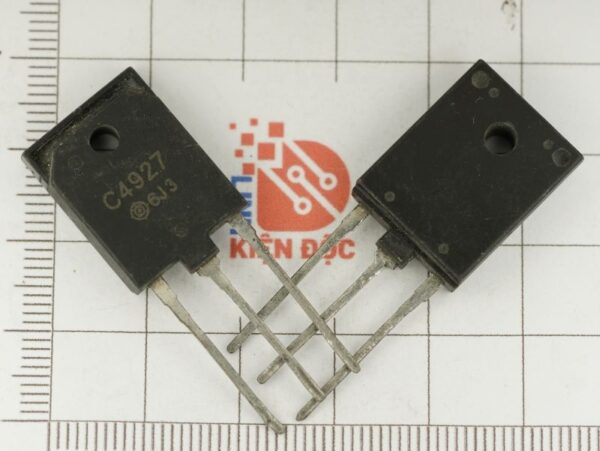

C4927, 2SC4927 Transistor NPN 8A/1500V TO-3P Tháo Máy

Giới thiệu C4927, 2SC4927

C4927 (hoặc 2SC4927) là một transistor NPN có khả năng chịu điện áp cực đại lên đến 1500V, dòng điện tối đa 8A và công suất tiêu tán 150W, được đóng gói trong dạng TO-3P. Đây là một transistor công suất cao được thiết kế để sử dụng trong các ứng dụng yêu cầu dòng điện và điện áp lớn, chẳng hạn như trong các mạch khuếch đại công suất cao và điều khiển thiết bị điện công suất lớn.

Nguyên lý hoạt động của C4927, 2SC4927

Transistor NPN hoạt động bằng cách kiểm soát dòng điện qua Collector bằng điện áp tại Base. Khi điện áp tại Base đạt một mức độ nhất định, transistor sẽ cho phép dòng điện chạy từ Collector sang Emitter.

• Vùng cắt: Khi điện áp tại Base thấp, transistor không dẫn dòng điện.
• Vùng khuếch đại: Khi có điện áp tại Base, transistor dẫn dòng điện từ Collector đến Emitter và khuếch đại tín hiệu đầu vào.
• Vùng bão hòa: Khi điện áp tại Base đủ cao, transistor dẫn dòng điện tối đa từ Collector đến Emitter.

Sơ đồ chân

Thông số kỹ thuật của Transistor 2SC4927

• Loại transistor: NPN
• Điện áp cực đại (Vce): 1500V
• Dòng điện cực đại (Ic): 8A
• Công suất tiêu tán (Pd): 150W
• Điện áp Base-Emitter (Vbe): 0.7V
• Hệ số khuếch đại dòng (hFE): 20 – 100 (ở Ic = 4A, Vce = 10V)
• Loại đóng gói: TO-3P
• Nhiệt độ hoạt động: -55°C đến +150°C

Chức năng của C4927, 2SC4927

• Khuếch đại công suất cao: C4927 được sử dụng trong các mạch khuếch đại công suất, đặc biệt là trong các ứng dụng cần khả năng chịu điện áp và dòng điện cao, như trong các hệ thống âm thanh, máy phát điện công suất lớn và các thiết bị công nghiệp.
• Chuyển mạch công suất lớn: Với khả năng chịu điện áp lên tới 1500V và dòng điện 8A, transistor này có thể được sử dụng trong các mạch chuyển mạch công suất lớn và trong các ứng dụng điều khiển công suất cao.
• Điều khiển thiết bị điện công suất cao: C4927 có thể được sử dụng để điều khiển các thiết bị công suất lớn như động cơ điện, máy biến áp và các mạch điện công suất trong các hệ thống điều khiển công nghiệp.

Ưu điểm của C4927, 2SC4927

• Khả năng chịu điện áp cao: Với khả năng chịu 1500V, C4927 là một transistor lý tưởng cho các ứng dụng yêu cầu điện áp cao, bao gồm các mạch khuếch đại và chuyển mạch trong các thiết bị công nghiệp hoặc hệ thống âm thanh công suất lớn.
• Dòng điện tối đa 8A: Dòng điện tối đa 8A giúp transistor xử lý các ứng dụng có dòng điện lớn mà không gặp phải sự cố quá tải.
• Công suất tiêu tán lớn: Với 150W, transistor này có thể tỏa nhiệt hiệu quả trong các ứng dụng công suất cao mà không bị quá nhiệt.

Ứng dụng của C4927, 2SC4927

• Mạch khuếch đại công suất cao: C4927 được sử dụng trong các mạch khuếch đại công suất trong hệ thống âm thanh, đặc biệt trong các ứng dụng yêu cầu điện áp và dòng điện cao.
• Chuyển mạch công suất lớn: Với khả năng chịu điện áp và dòng điện lớn, C4927 có thể được dùng trong các mạch chuyển mạch công suất lớn, như điều khiển động cơ, máy biến áp, và các bộ nguồn công suất cao.
• Điều khiển thiết bị công suất: C4927 có thể được sử dụng trong các mạch điều khiển các thiết bị công suất lớn trong các hệ thống điện công nghiệp hoặc các hệ thống điện tử công suất.

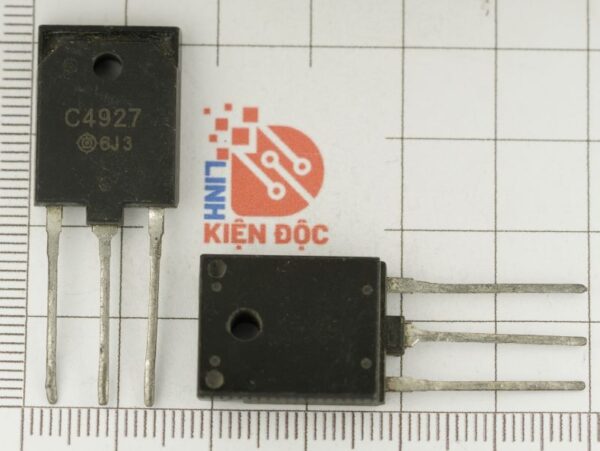

Kích thước của Transistor 2SC4927

Xem thêm những mã Transistor khác tại đây

Datasheet 2SC4927
