C4793, 2SC4793 Transistor NPN 230V 1A TO-220F

banlinhkiendientu.vn chuyên cung cấp Transistor 2SC4793, với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu

2SC4793 là transistor hướng trục NPN trong gói TO-220F. Transistor được thiết kế chủ yếu để khuếch đại công suất và sử dụng trong tầng đầu ra của bộ khuếch đại âm thanh. Nhưng nó không giới hạn ở những mục đích sử dụng này và cũng có thể được sử dụng trong các ứng dụng khác.

Gói TO-220F khác với gói TO-220, vì vậy đừng nhầm lẫn giữa hai gói này. Gói TO-220 có thân bằng nhựa nhưng ở phía trên mặt sau có một mấu tản nhiệt bằng kim loại trong khi gói transistor TO-220F có toàn thân bằng nhựa và không có bất kỳ tấm tản nhiệt kim loại nào bên ngoài.

2SC4793 cũng là transistor đóng gói TO-220F. Dòng cực góp cực đại của transistor là 1A. Điện áp cực đại từ cực góp đến cực phát của transistor là 230V, đây là một điểm cộng và do đó nó có thể được sử dụng trong các mạch điện áp cao và cũng có thể điều khiển tải điện áp cao. Tần số chuyển đổi tối đa của transistor là 100MHz, đây là một tính năng tốt khác của transistor này làm cho nó này có khả năng sử dụng trong mạch tần số cao như mạch vô tuyến và RF.

Mô tả

• Chỉ định loại: 2SC4793
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 50 W
• Điện áp cơ sở Collector tối đa |Vcb|: 230 V
• Điện áp cực thu-phát tối đa |Vce|: 230 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 1 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 100 MHz
• Điện dung thu (Cc): 20 pF
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 100
• Hệ số tiếng ồn, dB: –
• Đóng gói: TO220F

Ứng dụng

• Giai đoạn khuếch đại âm thanh
• Bộ khuếch đại âm thanh công suất lớn
• Ứng dụng điều khiển động cơ
• Ứng dụng vô tuyến và RF
• Điều khiển tải lên đến 1A

Xem thêm: Các sản phẩm Transistor khác

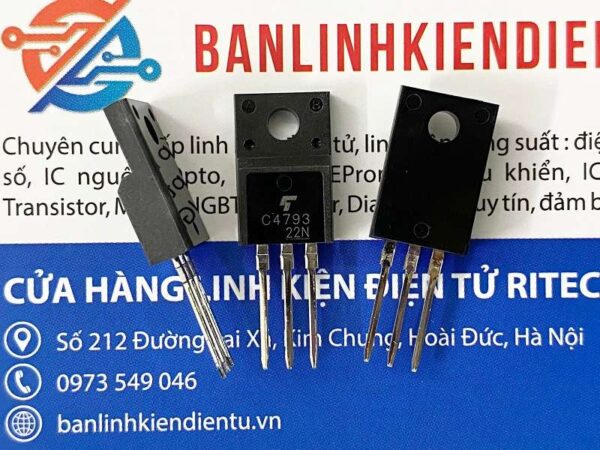

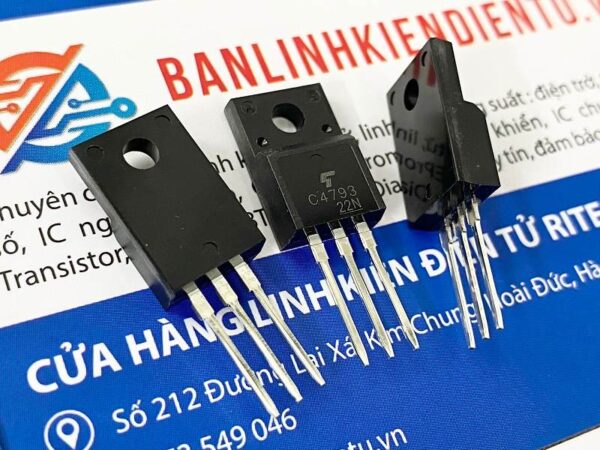

Hình ảnh sản phẩm

Sơ đồ chân

Thông số kỹ thuật của Transistor 2SC4793

Kích thước của Transistor 2SC4793

Datasheet 2SC4793
