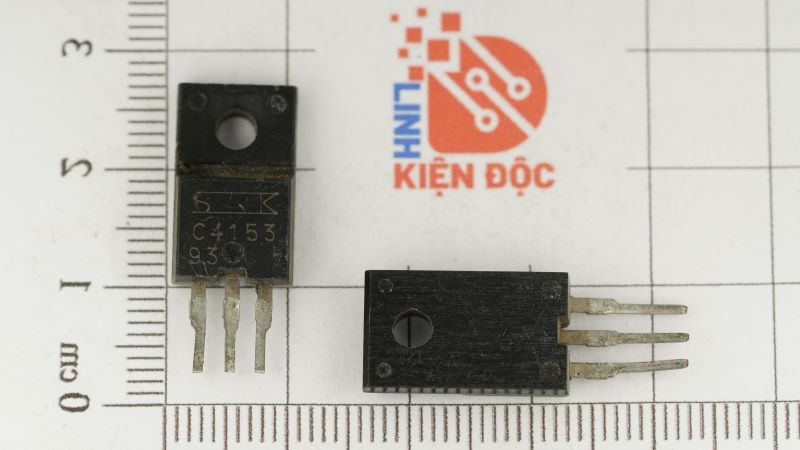

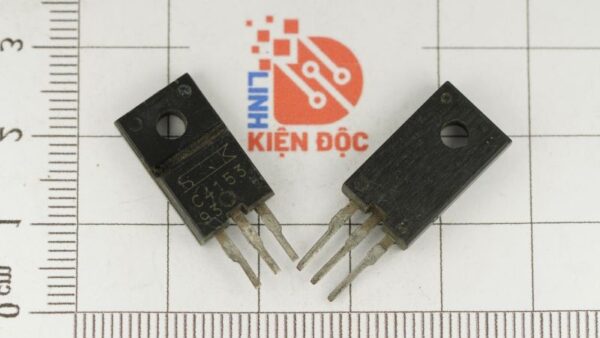

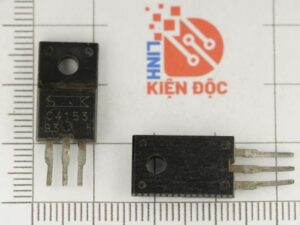

C4153, 2SC4153 Transistor NPN 120V/7A TO-220F Tháo Máy

Giới thiệu C4153, 2SC4153

C4153 (hoặc 2SC4153) là một transistor NPN mạnh mẽ, được thiết kế để hoạt động trong các ứng dụng công suất cao, với khả năng chịu điện áp lên đến 120V và dòng điện 7A. Được đóng gói trong dạng TO-220F, transistor này được sử dụng chủ yếu trong các mạch khuếch đại công suất và các ứng dụng chuyển mạch. Phiên bản Tháo Máy của C4153 cung cấp một lựa chọn tiết kiệm chi phí cho những người cần linh kiện có hiệu suất tốt mà không yêu cầu sản phẩm mới hoàn toàn.

Sơ đồ chân

Nguyên lý hoạt động của C4153, 2SC4153

Transistor NPN như C4153 hoạt động dựa trên nguyên lý khuếch đại dòng điện. Khi một tín hiệu điện áp được áp vào chân Base, nó sẽ tạo ra dòng điện giữa Collector và Emitter, qua đó khuếch đại tín hiệu.

• Vùng cắt: Khi không có đủ điện áp tại Base, transistor không dẫn dòng điện từ Collector tới Emitter.
• Vùng khuếch đại: Khi điện áp tại Base đủ lớn, transistor cho phép dòng điện chảy mạnh từ Collector đến Emitter, khuếch đại tín hiệu.
• Vùng bão hòa: Khi điện áp tại Base rất lớn, transistor hoàn toàn dẫn dòng điện với công suất tối đa, cho phép dòng điện mạnh mẽ chạy qua từ Collector tới Emitter.

Thông số kỹ thuật của Transistor 2SC4153

• Loại transistor: NPN
• Điện áp cực đại (Vce): 120V
• Dòng điện cực đại (Ic): 7A
• Công suất tiêu tán (Pd): 60W
• Điện áp Base-Emitter (Vbe): 0.7V
• Hệ số khuếch đại dòng (hFE): 50 – 250 (ở Ic = 1A, Vce = 10V)
• Loại đóng gói: TO-220F
• Nhiệt độ hoạt động: -55°C đến +150°C

Chức năng của C4153, 2SC4153

• Khuếch đại công suất: C4153 có thể được sử dụng trong các mạch khuếch đại công suất, giúp khuếch đại tín hiệu âm thanh hoặc các tín hiệu công suất lớn cho các hệ thống âm thanh, thiết bị điều khiển.
• Chuyển mạch công suất: C4153 có thể được sử dụng trong các mạch chuyển mạch công suất, chẳng hạn như mạch nguồn điện tử, điều khiển động cơ, và các ứng dụng chuyển mạch yêu cầu chịu đựng dòng điện lớn.
• Điều khiển tải lớn: Với khả năng chịu dòng điện lên đến 7A, C4153 thích hợp để điều khiển các thiết bị yêu cầu dòng điện lớn như động cơ công nghiệp và các mạch điện công suất cao.

Ưu điểm của C4153, 2SC4153

• Khả năng chịu đựng dòng điện lớn: C4153 có khả năng chịu đựng dòng điện tối đa lên tới 7A, phù hợp với các ứng dụng yêu cầu dòng điện lớn.
• Điện áp cao: Với điện áp cực đại 120V, C4153 có thể sử dụng cho các ứng dụng có điện áp cao mà vẫn duy trì hiệu suất ổn định.
• Công suất tiêu tán lớn: C4153 có thể tiêu tán công suất lên đến 60W, giúp nó hoạt động trong các môi trường có dòng điện và công suất lớn mà không bị quá nhiệt.
• Tính tương thích cao: C4153 có thể thay thế cho nhiều loại transistor NPN khác trong các ứng dụng chuyển mạch và khuếch đại.

Ứng dụng của C4153, 2SC4153

• Mạch khuếch đại công suất: C4153 có thể được sử dụng trong các mạch khuếch đại công suất cho các hệ thống âm thanh, thiết bị truyền tải tín hiệu công suất cao.
• Mạch chuyển mạch công suất: C4153 là lựa chọn lý tưởng cho các mạch chuyển mạch công suất như bộ nguồn chuyển mạch, điều khiển động cơ, và các mạch nguồn điện tử.
• Ứng dụng trong điều khiển động cơ: Với khả năng chịu dòng điện lớn, C4153 thích hợp cho việc điều khiển động cơ trong các ứng dụng công nghiệp, các hệ thống điều khiển tự động, và các thiết bị yêu cầu công suất lớn.

Kích thước của Transistor 2SC4153

Xem thêm những mã Transistor khác tại đây

Datasheet 2SC4153
