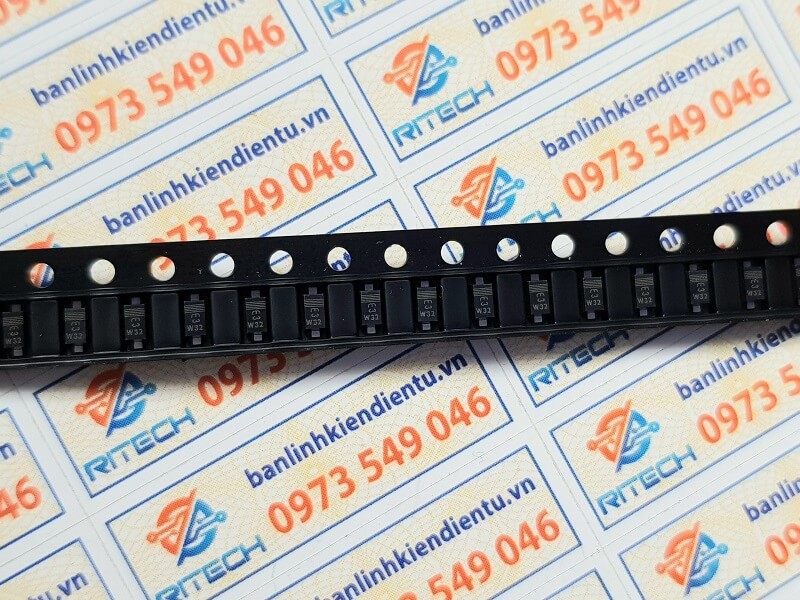

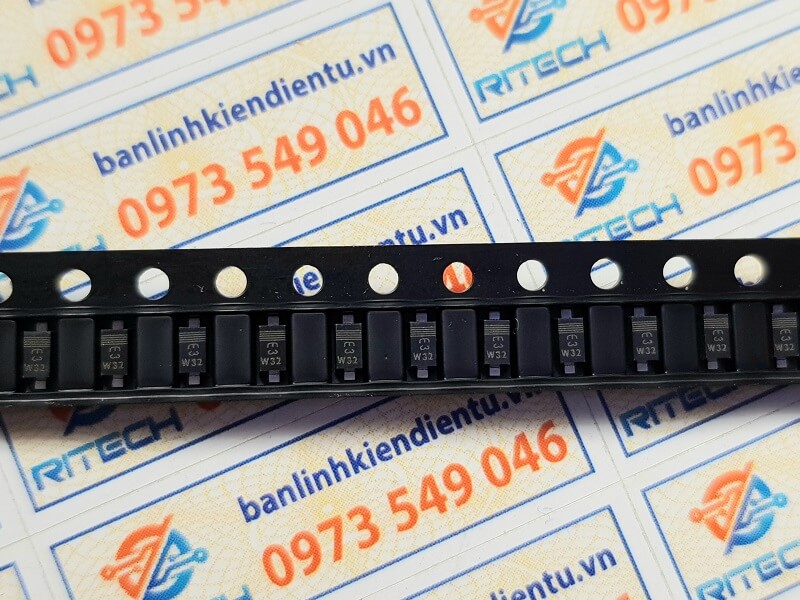

BZT52H-B24 Ký Hiệu E3 Diode Zener 24V SOD-123F

Giới thiệu về BZT52H-B24

BZT52H-B24 là một diode zener đáng tin cậy với điện áp ổn định 24V, thích hợp cho các ứng dụng bảo vệ mạch điện và ổn định điện áp trong các thiết bị điện tử. Với các đặc điểm như dòng điện tối đa cao và công suất tối đa 500mW, diode này giúp bảo vệ các thiết bị điện tử khỏi các đợt quá điện áp mà không làm giảm hiệu suất hoạt động của mạch.

Đặc điểm nổi bật

• Điện áp zener (Vz):
  • 24V: Đây là điện áp zener, tức là điện áp mà diode bắt đầu hoạt động và duy trì khi có điện áp ngược vượt quá mức này.
• Dòng điện ngược tối đa (Izk):
  • 1mA: Dòng điện tối thiểu mà diode có thể duy trì được khi hoạt động ở điện áp zener 24V.
• Dòng điện zener tối đa (Izm):
  • 49mA: Đây là dòng điện tối đa mà diode có thể chịu được trong khi hoạt động ở điện áp zener mà không bị hư hại.
• Công suất tối đa (Ptot):
  • 500mW: Đây là công suất tối đa mà diode có thể tỏa ra mà không bị quá nhiệt.
• Điện áp rò rỉ (Ir):
  • 100μA tại 24V: Đây là dòng điện rò rỉ khi áp dụng điện áp ngược, càng thấp càng tốt vì nó giúp giảm tổn thất năng lượng trong mạch.

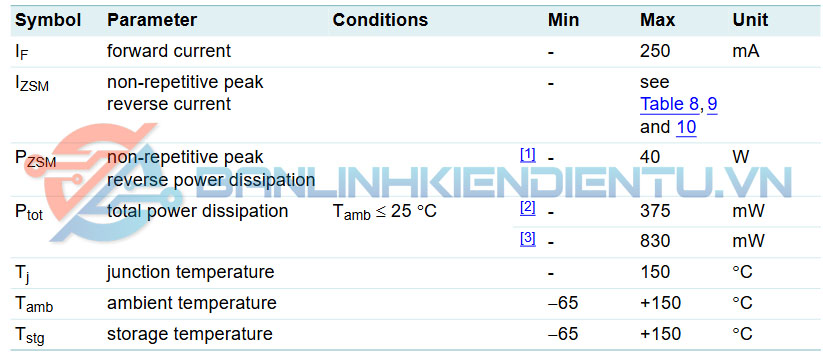

Thông số kỹ thuật BZT52H-B24

Ứng dụng

• Bảo vệ mạch điện:
  • BZT52H-B24 là một diode zener dùng để bảo vệ mạch khỏi các đợt điện áp quá mức. Khi điện áp vượt qua mức 24V, diode sẽ dẫn dòng và bảo vệ các linh kiện nhạy cảm khỏi hư hại.
• Ổn định điện áp:
  • Sử dụng trong các mạch ổn áp, giúp duy trì điện áp ổn định ở mức 24V trong suốt quá trình hoạt động.
• Chỉnh lưu điện áp:
  • Diode zener này có thể sử dụng trong các mạch chỉnh lưu để bảo vệ các thiết bị khỏi sự thay đổi điện áp đột ngột.
• Ứng dụng trong nguồn điện:
  • Các mạch nguồn như nguồn cung cấp điện cho các thiết bị điện tử hoặc trong các bộ nguồn chuyển mạch sử dụng diode zener để điều chỉnh điện áp ra.
• Bảo vệ các thiết bị điện tử:
  • Được sử dụng trong các mạch điện tử nhạy cảm để ngăn ngừa sự hư hại do quá điện áp.

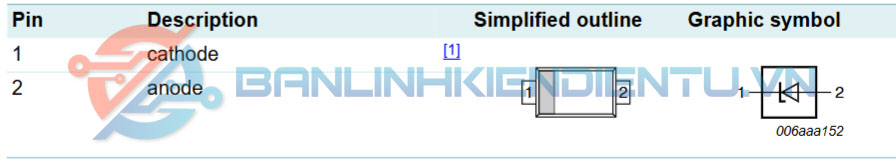

Sơ đồ chân BZT52H-B24

Kích thước BZT52H-B24

Xem thêm những sản phẩm Diode khác tại đây

Datasheet BZT52H-B24
