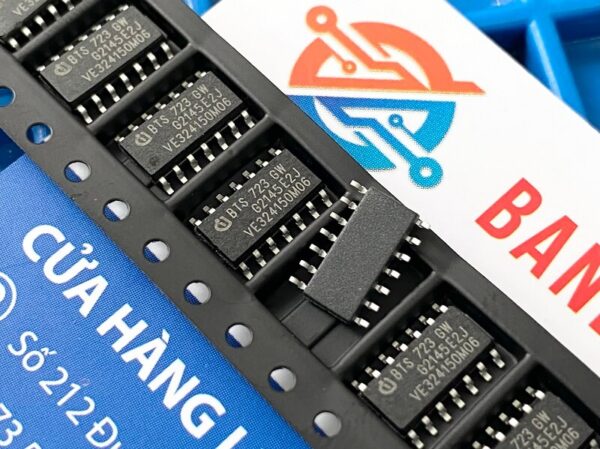

BTS723GW BTS723 IC chuyên dụng SOP14
45,000₫
Mã sản phẩm: BTS723GW
Loại linh kiện: IC
Kiểu chân: SOP14
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Giới thiệu về BTS723GW
BTS723GW là một IC công suất thông minh (Smart Power Switch) hai kênh được sản xuất bởi Infineon Technologies. Nó là một loại công tắc bán dẫn được tối ưu hóa để điều khiển tải trong các hệ thống điện tử ô tô và công nghiệp. BTS723GW tích hợp các tính năng bảo vệ, chẩn đoán, và điều khiển, giúp tăng độ tin cậy và giảm nhu cầu sử dụng linh kiện rời trong thiết kế.
Đặc điểm BTS723GW
- Hai kênh điều khiển độc lập:
- Hỗ trợ hai kênh đầu ra độc lập với dòng tải lớn.
- Công suất cao:
- Khả năng chịu dòng điện cao, phù hợp với các ứng dụng tải nặng như đèn, động cơ, và các thiết bị tiêu thụ công suất lớn.
- Bảo vệ tích hợp:
- Bảo vệ quá tải, quá áp, quá dòng, ngắn mạch, và quá nhiệt.
- Chẩn đoán tiên tiến:
- Tích hợp chức năng phản hồi trạng thái để giám sát lỗi và tình trạng hoạt động.
- Hiệu suất cao:
- Điện trở trạng thái dẫn thấp (Low R_DS(on)), giảm tổn thất năng lượng và nhiệt.
- Độ bền cao:
- Thiết kế chịu được môi trường khắc nghiệt, lý tưởng cho các ứng dụng ô tô.
Thông số kỹ thuật BTS723GW
- Điện áp cung cấp (Vbb): 5.5V đến 38V.
- Dòng tải (I_L): Lên đến 5A trên mỗi kênh.
- Điện trở trạng thái dẫn (R_DS(on)): Khoảng 50 mΩ (ở nhiệt độ phòng và điện áp danh định).
- Dòng điều khiển (Input Control Current): Cực thấp.
- Bảo vệ:
- Quá dòng (Overcurrent Protection – OCP).
- Quá nhiệt (Overtemperature Shutdown – OTP).
- Quá áp (Overvoltage Protection – OVP).
- Chức năng phản hồi (Diagnostic Feedback):
- Cung cấp tín hiệu phản hồi khi xảy ra lỗi.
Sơ đồ khối và chức năng BTS723GW
Ứng dụng BTS723GW
- Ô tô:
- Điều khiển tải thông minh trong hệ thống chiếu sáng, sưởi kính, động cơ quạt, và bơm.
- Sử dụng trong hệ thống an toàn và tiện ích (gương chỉnh điện, ghế sưởi, v.v.).
- Thiết bị công nghiệp:
- Điều khiển động cơ, đèn LED công suất cao, hoặc các tải công suất lớn khác.
- Hệ thống năng lượng:
- Dùng trong các ứng dụng quản lý năng lượng và bảo vệ tải.
- Hệ thống nhúng:
- Điều khiển thiết bị và tải trong các hệ thống điện tử nhúng công suất cao.
Sơ đồ chân BTS723GW
Kích thước BTS723GW
Xem thêm những sản phẩm IC khác tại đây
Datasheet BTS723GW
