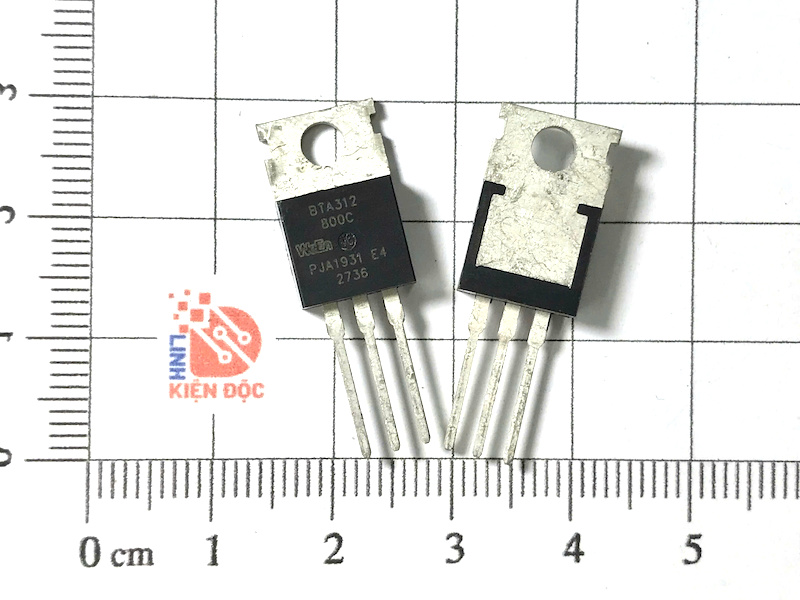

BTA312-800C BTA312 800C Triac 12A 800V TO-220

Giới thiệu về BTA312-800C

BTA312-800C là một Triac có khả năng chịu dòng tải cao (12A) và điện áp cực đại lên đến 800V, phù hợp với các ứng dụng điều khiển công suất AC, từ điều chỉnh độ sáng đèn, điều khiển tốc độ động cơ, đến điều chỉnh nhiệt độ. Với khả năng bảo vệ cách điện và thiết kế chắc chắn, BTA312-800C là lựa chọn lý tưởng cho các hệ thống điều khiển công suất trong cả môi trường dân dụng và công nghiệp.

Đặc điểm nổi bật BTA312-800C

• Cấu trúc Triac:
  • Giống như các Triac khác, BTA312-800C có ba chân: MT1 (Main Terminal 1), MT2 (Main Terminal 2) và Gate (chân điều khiển).
  • Triac này có khả năng dẫn dòng điện xoay chiều qua MT1 và MT2 khi nhận được tín hiệu kích hoạt từ chân Gate, cho phép điều khiển điện năng qua cả hai pha dương và âm của dòng điện AC.
• Điện áp chịu đựng cao:
  • BTA312-800C có khả năng chịu đựng điện áp lên đến 800V, điều này làm cho nó phù hợp với các ứng dụng điện áp cao trong công nghiệp và điện gia dụng.
• Thiết kế cách điện tốt:
  • Triac này có lớp cách điện giữa phần bán dẫn và phần vỏ giúp bảo vệ linh kiện trong các điều kiện môi trường khắc nghiệt.

Thông số kỹ thuật BTA312-800C

• Dòng tải tối đa (IT RMS): 12A
• Điện áp cực đại (VDRM): 800V
• Dòng kích hoạt (IGT): Tối đa 35mA
• Dòng duy trì (IH): 25mA
• Điện áp kích hoạt (VGT): 1.5V
• Khả năng chịu đựng xung: Có khả năng chống chịu xung điện áp và bảo vệ hệ thống khi gặp quá áp.
• Vỏ: TO-220, tích hợp cách điện, giúp linh kiện hoạt động ổn định trong môi trường nhiệt độ cao.

Ứng dụng BTA312-800C

• Điều khiển đèn chiếu sáng: Được sử dụng trong các dimmer để điều chỉnh độ sáng của đèn chiếu sáng bằng cách kiểm soát công suất dòng AC cấp cho đèn.
• Điều khiển động cơ: BTA312-800C có thể điều chỉnh tốc độ động cơ xoay chiều, thường được ứng dụng trong các thiết bị gia dụng như quạt, máy khoan, máy bơm.
• Điều chỉnh nhiệt độ: Triac này có thể kiểm soát nhiệt độ trong các thiết bị như lò sưởi, bàn là, và bếp điện.
• Công tắc điện tử: BTA312-800C có thể hoạt động như một công tắc điện tử trong các hệ thống điều khiển công suất AC, bật tắt dòng điện trong các thiết bị công suất lớn.

Sơ đồ chân BTA312-800C

Kích thước BTA312-800C

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA312-800C
