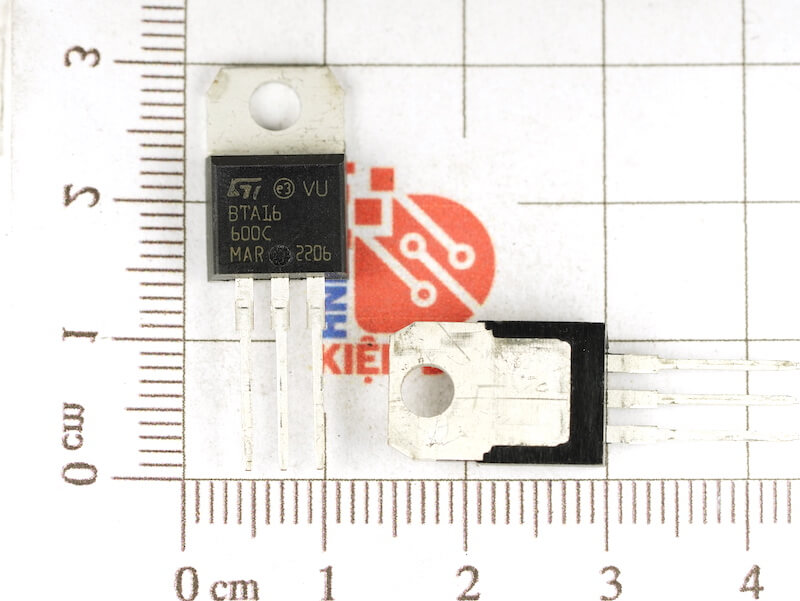

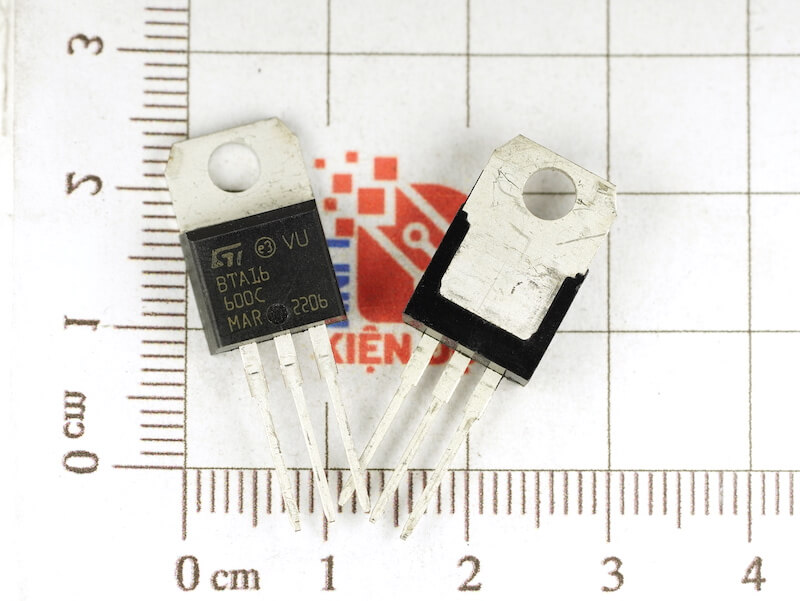

BTA16-600C Triac 16A/600V TO-220

Giới thiệu về BTA16-600C

BTA16-600C là một Triac công suất trung bình, phù hợp cho các ứng dụng điều khiển dòng điện xoay chiều ở các thiết bị gia dụng và công nghiệp. Với khả năng chịu dòng điện lên đến 16A và điện áp cực đại 600V, linh kiện này là một lựa chọn phổ biến trong việc điều khiển tải AC, bao gồm động cơ, hệ thống chiếu sáng, và các hệ thống điều khiển nhiệt độ. Khả năng cách ly điện và hoạt động ổn định trong môi trường khắc nghiệt cũng làm tăng tính an toàn và độ bền của linh kiện trong các ứng dụng thực tế.

Đặc điểm nổi bật BTA16-600C

• Dòng tải định mức: BTA16-600C có khả năng dẫn dòng điện tối đa 16A, giúp nó điều khiển tốt các tải như động cơ hoặc hệ thống chiếu sáng với công suất vừa phải.
• Điện áp cực đại: Điện áp ngược cực đại (VDRM) của BTA16-600C là 600V, đảm bảo nó hoạt động ổn định trong các môi trường có điện áp cao mà không gây hư hỏng.
• Điện áp kích hoạt cổng thấp: Với điện áp kích cổng (VGT) khoảng 1.3V, nó có thể dễ dàng kích hoạt bởi các tín hiệu điều khiển từ mạch điện tử hoặc vi điều khiển.
• Cách ly điện: Triac này có cách ly điện giữa phần điều khiển và phần công suất, giúp bảo vệ mạch điều khiển khỏi các sự cố về điện và tăng độ an toàn trong sử dụng.
• Hoạt động ổn định: BTA16-600C được thiết kế để hoạt động ổn định trong dải nhiệt độ rộng, thích hợp cho các ứng dụng công nghiệp hoặc môi trường khắc nghiệt.

Thông số kỹ thuật BTA16-600C

• Dòng điện tải (IT RMS): 16A.
• Điện áp ngược cực đại (VDRM): 600V.
• Dòng điện kích cổng (IGT): 50mA.
• Điện áp kích cổng (VGT): 1.3V.
• Nhiệt độ hoạt động: Từ -40°C đến +125°C.
• Thiết kế: Dạng TO-220AB với cách ly điện, dễ dàng lắp đặt vào mạch điện.

Ứng dụng BTA16-600C

1. Điều khiển động cơ: Được sử dụng trong các mạch điều khiển tốc độ động cơ AC, như quạt, bơm nước hoặc các thiết bị gia dụng khác có động cơ công suất trung bình.
2. Điều chỉnh độ sáng đèn: BTA16-600C được dùng trong các mạch điều chỉnh độ sáng của đèn chiếu sáng, cho phép thay đổi cường độ ánh sáng.
3. Thiết bị gia dụng: Linh kiện này thường xuất hiện trong các thiết bị gia dụng như máy giặt, máy sấy, và các thiết bị làm nóng, nơi yêu cầu điều khiển công suất AC.
4. Điều khiển nhiệt độ: Sử dụng trong các hệ thống điều khiển nhiệt độ, như lò sưởi hoặc điều hòa không khí, để điều chỉnh mức công suất điện cấp cho các phần tử làm nóng hoặc làm lạnh.
5. Hệ thống điện tự động: Dùng trong các mạch điện điều khiển tự động, như mạch chuyển mạch hoặc điều khiển nguồn, đặc biệt trong các ứng dụng yêu cầu độ tin cậy và hiệu suất cao.

Sơ đồ chân BTA16-600C

Kích thước BTA16-600C

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA16-600C
