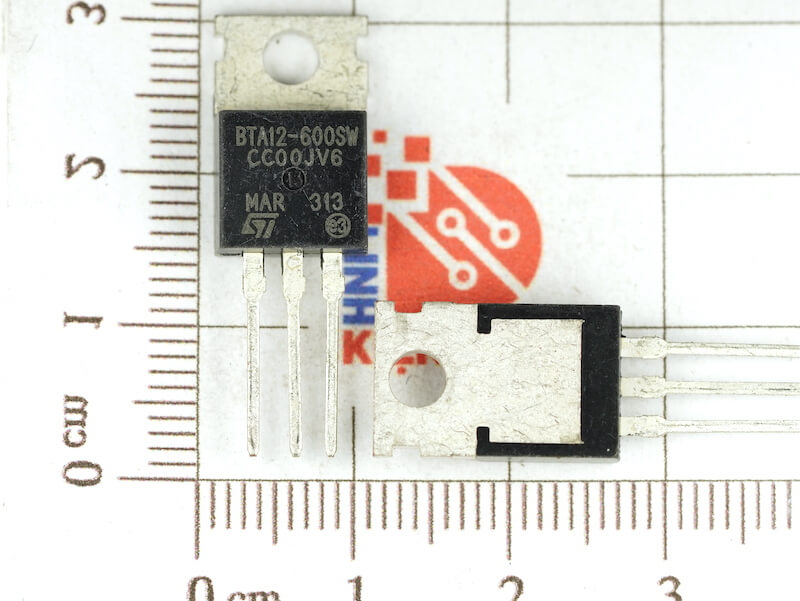

BTA12-600SW Triac 12A 600V TO-220

Giới thiệu về BTA12-600SW

BTA12-600SW là một linh kiện bán dẫn loại Triac, có khả năng điều khiển dòng điện xoay chiều với dòng tải lên đến 12A và điện áp chịu đựng tối đa 600V. Nó được sử dụng rộng rãi trong các ứng dụng điều khiển công suất AC như điều chỉnh độ sáng đèn, điều khiển tốc độ động cơ, và điều chỉnh nhiệt độ. Triac này cũng có tính năng bảo vệ cách điện tốt, giúp nó đáng tin cậy trong môi trường làm việc khắc nghiệt.

Đặc điểm nổi bật BTA12-600SW

• Cấu trúc Triac:
  • Giống như các Triac khác, BTA12-600SW có ba chân: MT1 (Main Terminal 1), MT2 (Main Terminal 2) và Gate (chân điều khiển).
  • Khi có tín hiệu kích hoạt tại chân Gate, Triac sẽ dẫn dòng qua MT1 và MT2 trong cả hai chiều của dòng điện xoay chiều.
• Khả năng dẫn điện hai chiều:
  • BTA12-600SW có thể dẫn điện cả trong pha dương và pha âm của dòng xoay chiều, điều này giúp nó phù hợp với các ứng dụng điều khiển dòng AC như điều chỉnh ánh sáng, điều khiển tốc độ động cơ và điều chỉnh nhiệt độ.
• Bảo vệ cách điện:
  • BTA12-600SW có lớp bảo vệ cách điện giữa các chân MT1, MT2 và chân Gate, giúp nó an toàn và bền hơn trong các ứng dụng công suất lớn và trong môi trường khắc nghiệt.

Thông số kỹ thuật BTA12-600B

• Dòng tải tối đa (IT RMS): 12A (rms)
• Điện áp cực đại (VDRM): 600V
• Dòng kích hoạt (IGT): 10mA
• Dòng duy trì (IH): 25mA
• Điện áp kích hoạt (VGT): 1.3V
• Công suất tiêu tán (Ptot): 1.5W
• Khả năng chịu xung: Chịu được các xung điện áp cao do tích hợp hệ thống bảo vệ.

Đọc mã linh kiện BTA12-600SW

Ứng dụng BTA12-600SW

• Điều khiển đèn chiếu sáng: BTA12-600SW được sử dụng trong các mạch dimmer để điều chỉnh độ sáng của đèn điện bằng cách thay đổi công suất dòng điện AC cấp cho đèn.
• Điều khiển tốc độ động cơ: Triac này có thể điều chỉnh tốc độ của các động cơ xoay chiều trong các thiết bị như quạt điện hoặc máy bơm.
• Điều khiển nhiệt độ: Được ứng dụng trong các hệ thống điều khiển nhiệt độ như bộ điều chỉnh nhiệt độ của lò sưởi, lò nướng hoặc bếp điện.
• Mạch bật/tắt điện: BTA12-600SW có thể hoạt động như một công tắc điện tử, bật tắt dòng điện cho các thiết bị tiêu thụ điện năng lớn.

Sơ đồ chân và cấu tạo BTA12-600SW

Kích thước BTA12-600SW

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA12-600SW
