BTA08-600C, BTA08-600B Trac 8A/600V TO-220

Giới thiệu về BTA08-600C

BTA08-600C là một loại Triac, một thiết bị bán dẫn công suất có khả năng chuyển mạch và điều khiển dòng điện AC. Nó cho phép điều khiển công suất tải bằng cách dẫn dòng điện ở cả nửa chu kỳ dương và âm của dạng sóng AC. Triac thường được kích hoạt bởi một tín hiệu nhỏ tại cổng điều khiển (gate), sau đó duy trì trạng thái dẫn cho đến khi dòng điện qua Triac giảm xuống dưới một ngưỡng nhất định.

Đặc điểm nổi bật BTA08-600C

• Chuyển mạch hai chiều: Triac có thể dẫn dòng điện trong cả hai chiều, giúp dễ dàng điều khiển các tải AC.
• Điều khiển bằng tín hiệu nhỏ: Chỉ cần một dòng nhỏ tại cổng điều khiển để kích hoạt Triac, giúp tiết kiệm năng lượng điều khiển.
• Khả năng chịu dòng và điện áp cao: BTA08-600C có thể chịu được dòng điện lên tới 8A và điện áp tới 600V, phù hợp với các ứng dụng công suất lớn.
• Bảo vệ quá tải nhiệt: Thường được trang bị các biện pháp bảo vệ quá tải nhiệt để đảm bảo thiết bị hoạt động ổn định và an toàn.

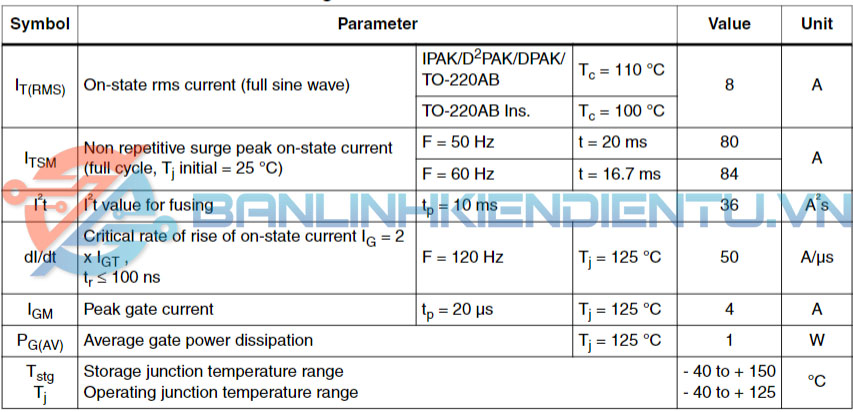

Thông số kỹ thuật BTA08-600C

• Dòng điện định mức (IT(RMS)): 8A (dòng điện tối đa mà thiết bị có thể dẫn liên tục ở trạng thái dẫn).
• Điện áp ngược cực đại (VDRM): 600V (điện áp ngược tối đa mà Triac có thể chịu đựng mà không bị phá hủy).
• Dòng kích tại gate (IGT): 35mA (dòng điện nhỏ tại cổng điều khiển để kích hoạt Triac).
• Điện áp ngưỡng (VTM): 1.3V (điện áp rơi qua Triac khi dẫn dòng).

Đọc mã sản phẩm BTA08-600C

Ứng dụng BTA08-600C

BTA08-600B được sử dụng trong nhiều ứng dụng điều khiển và chuyển mạch công suất, đặc biệt là trong các thiết bị gia dụng và hệ thống công nghiệp yêu cầu điều khiển dòng AC, bao gồm:

• Điều chỉnh ánh sáng (Dimmer): Sử dụng để điều chỉnh độ sáng của đèn bằng cách thay đổi góc dẫn của dòng điện AC.
• Điều khiển động cơ: Điều khiển tốc độ động cơ AC trong các thiết bị như quạt, máy khoan, và các hệ thống điều hòa không khí.
• Bộ điều khiển nhiệt độ: Dùng trong các thiết bị như bếp điện, lò sưởi, và máy điều hòa nhiệt độ để điều chỉnh công suất và nhiệt độ.
• Hệ thống chiếu sáng và điều khiển công suất gia dụng: Dùng để điều khiển các tải điện khác nhau trong gia đình như máy bơm, lò vi sóng, và máy sưởi điện.

Sơ đồ chân BTA08-600C

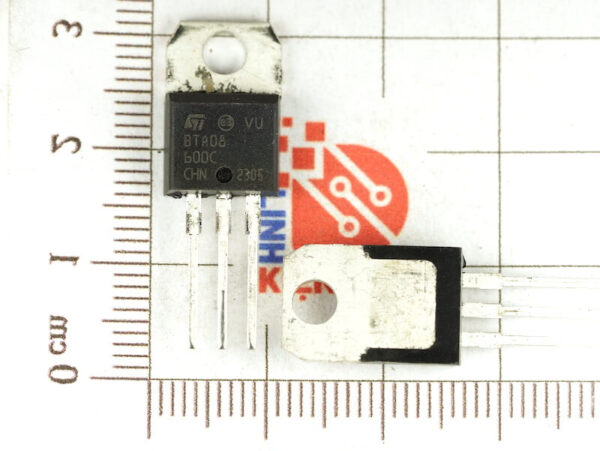

Kích thước BTA08-600C

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA08-600C
