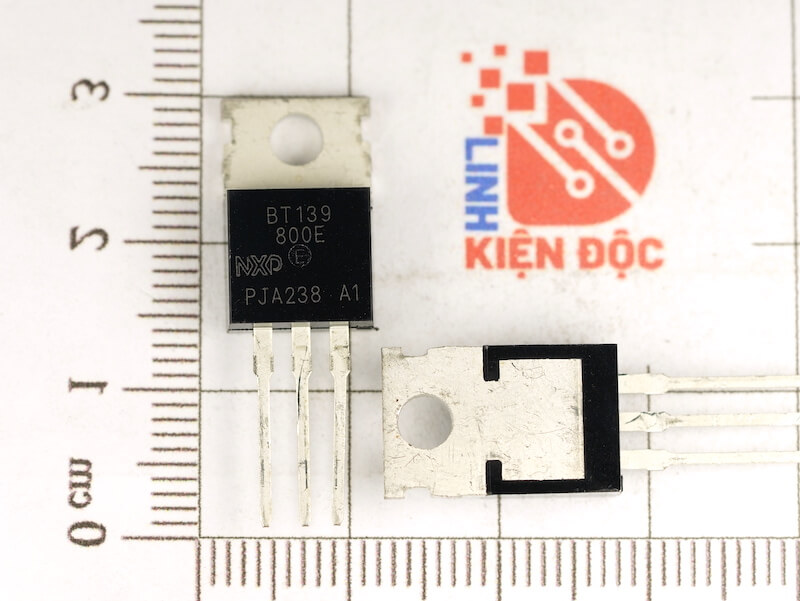

Giới thiệu về BT139-800E
BT139-800E là một loại Triac được thiết kế để điều khiển dòng điện trong các mạch điện xoay chiều (AC). Với tính năng chuyển mạch nhanh và khả năng điều khiển dòng điện hai chiều, BT139-800E mang lại hiệu suất ổn định và độ tin cậy trong các ứng dụng điện công nghiệp và dân dụng, như điều chỉnh độ sáng đèn, điều khiển động cơ và các thiết bị điện khác.
Đặc điểm nổi bật BT139-800E
- Cấu trúc Triac:
- BT139-800E là một triac hai chiều, cho phép dẫn điện trong cả hai hướng khi nhận được tín hiệu kích thích tại cực Gate. Điều này giúp kiểm soát dòng điện AC một cách hiệu quả.
- Khả năng chịu điện áp:
- Thiết bị này có khả năng chịu điện áp lên đến 800V, cho phép sử dụng trong các ứng dụng yêu cầu điện áp cao mà không bị hỏng hóc.
- Dòng tải lớn:
- BT139-800E có khả năng dẫn dòng tối đa lên đến 16A, cho phép điều khiển các tải lớn như đèn chiếu sáng và động cơ nhỏ.
- Tính năng chuyển mạch nhanh:
- Triac này có khả năng chuyển mạch nhanh, giúp cải thiện hiệu suất trong các ứng dụng điều khiển công suất.
- Vỏ thông dụng:
- BT139-800E thường được cung cấp trong các vỏ TO-220 hoặc DIP, dễ dàng lắp đặt và tản nhiệt.
Thông số kỹ thuật BT139-800E
- Điện áp AC tối đa (Vdr): 800V
- Dòng tải tối đa (Imax): 16A
- Điện áp kích thích Gate (Vg): Khoảng 1.2V đến 1.5V
- Tổng công suất tiêu tán (Ptot): 35W
- Vỏ: TO-220 hoặc DIP, tùy thuộc vào nhà sản xuất.
Ứng dụng BT139-800E
- Điều chỉnh độ sáng đèn:
- BT139-800E thường được sử dụng trong các mạch dimmer để điều chỉnh độ sáng của đèn LED, đèn huỳnh quang và đèn halogen.
- Điều khiển động cơ:
- Triac này có thể được sử dụng trong các mạch điều khiển động cơ AC, cho phép điều chỉnh tốc độ và công suất của động cơ.
- Mạch điều khiển công suất:
- BT139-800E thường được sử dụng trong các mạch điều khiển công suất cho các thiết bị tiêu thụ điện như bếp từ, máy nén khí và các thiết bị gia dụng khác.
- Bảo vệ quá dòng:
- Triac này có thể được sử dụng trong các mạch bảo vệ quá dòng để ngăn chặn hỏng hóc cho các thiết bị điện.
Sơ đồ tương đương BT139-800E
Kích thước BT139-800E
Xem thêm: Nhiều loại triac khác tại đây
