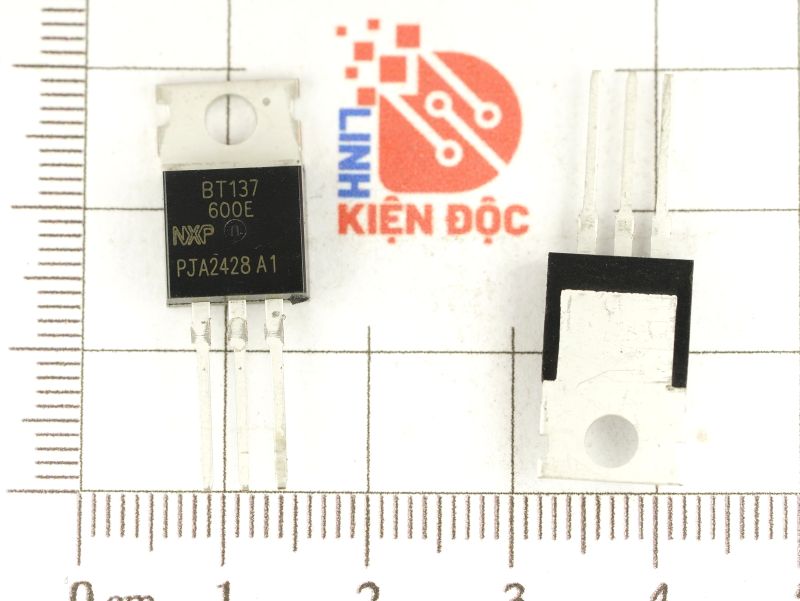

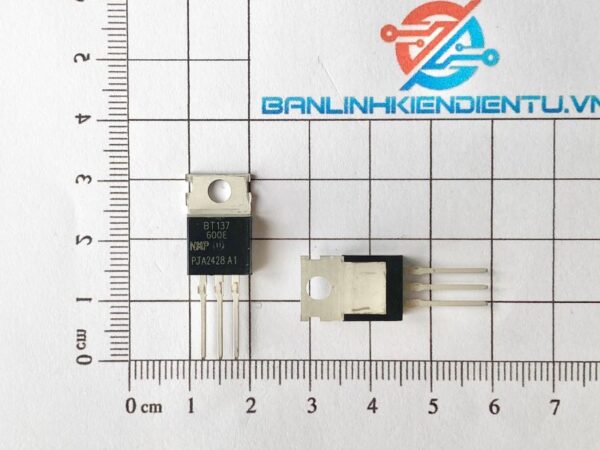

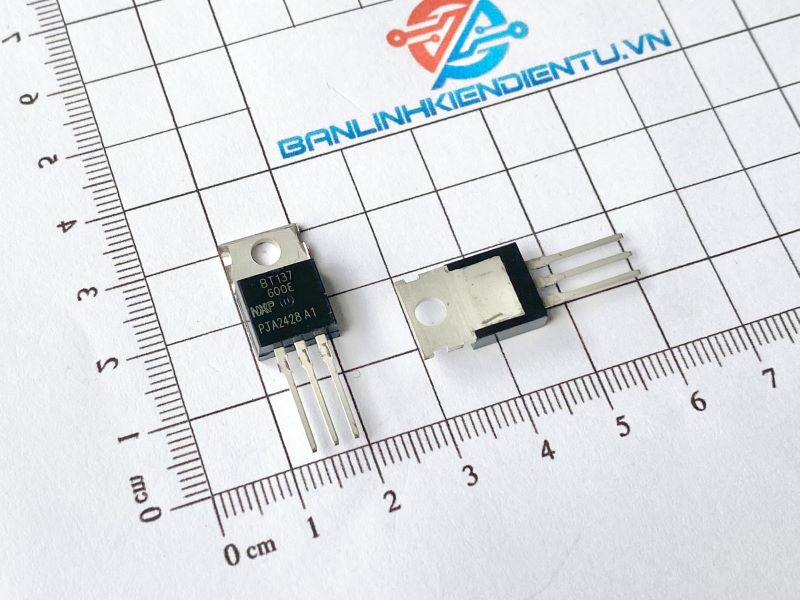

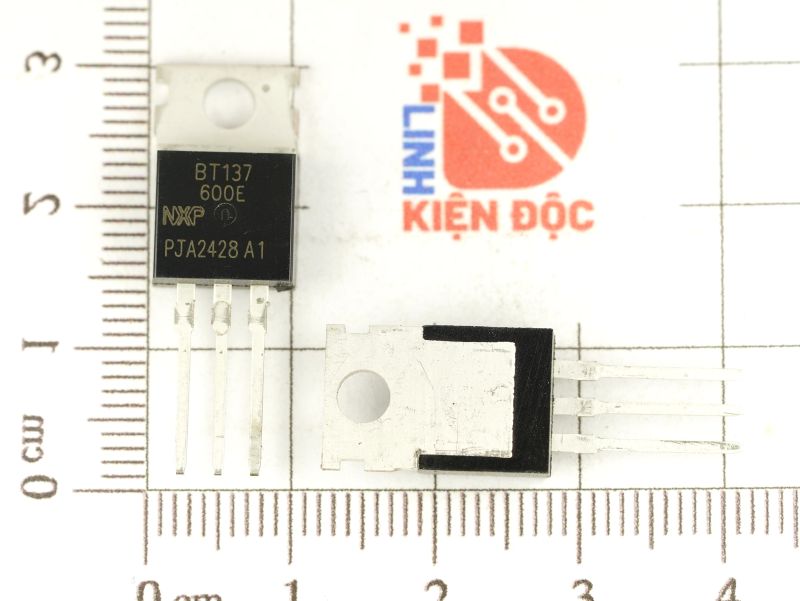

BT137-600E BT137 Triac 8A 600V nhập khẩu chính hãng NXP TO-220

Giới thiệu về BT137-600E

BT137-600E là một Triac có tính năng điều khiển dòng điện AC, thường được sử dụng trong các mạch điều chỉnh công suất điện xoay chiều như điều khiển tốc độ động cơ, điều chỉnh độ sáng đèn và các ứng dụng khác liên quan đến điện xoay chiều. Với khả năng dẫn điện theo cả hai chiều và yêu cầu kích hoạt dòng thấp, BT137-600E là lựa chọn lý tưởng cho nhiều ứng dụng điều khiển công suất.

Đặc điểm nổi bật BT137-600E

• Cấu trúc:
  • BT137-600E là một linh kiện Triac với 3 chân: chân MT1, MT2 (Main Terminals) và chân G (Gate).
  • Nó có thể bật dòng điện theo cả hai chiều khi được kích hoạt bởi tín hiệu điều khiển ở chân Gate.
• Dẫn điện hai chiều:
  • Không giống như các thyristor khác chỉ dẫn điện theo một chiều, BT137-600E có thể dẫn dòng điện theo cả chiều dương và âm, giúp điều khiển dễ dàng hơn trong các ứng dụng AC.
• Điện áp bật:
  • Triac yêu cầu một tín hiệu kích hoạt nhỏ tại chân Gate để bắt đầu dẫn dòng. Khi đã dẫn dòng, nó sẽ duy trì trạng thái dẫn cho đến khi dòng điện qua nó giảm dưới mức duy trì (holding current).

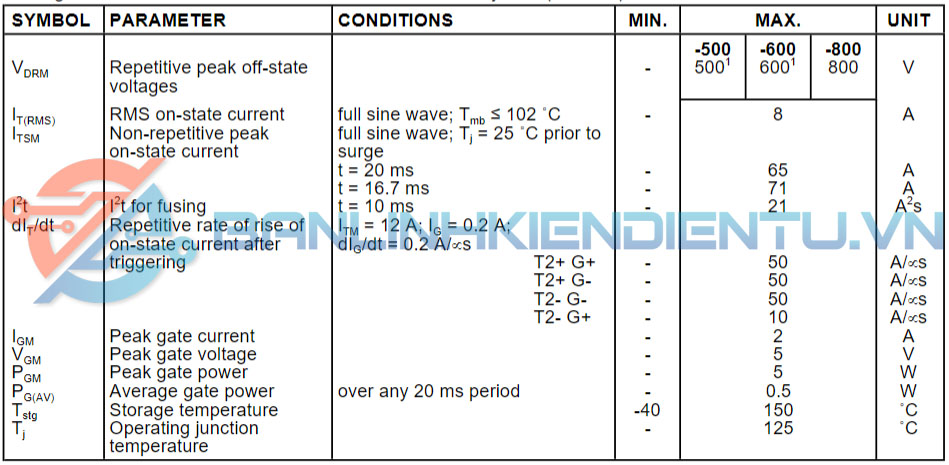

Thông số kỹ thuật BT137-600E

• Dòng tải tối đa (IT RMS): 8A (rms)
• Điện áp tối đa (VDRM): 600V (điện áp nghịch cực đại có thể chịu đựng)
• Dòng kích hoạt (IGT): Khoảng 35-50mA tùy loại
• Dòng duy trì (IH): 25mA
• Điện áp kích hoạt (VGT): 1.3V
• Công suất tiêu tán (Ptot): 1.25W (ở 25°C)
• Tần số hoạt động: Thích hợp với tần số nguồn điện xoay chiều 50Hz – 60Hz.

Ứng dụng BT137-600E

• Điều khiển đèn chiếu sáng: BT137-600E thường được sử dụng trong các dimmer đèn, cho phép điều chỉnh độ sáng của đèn bằng cách điều khiển lượng điện năng cung cấp.
• Điều khiển tốc độ động cơ: BT137-600E có thể được dùng để điều chỉnh tốc độ của các động cơ xoay chiều, như trong quạt điện hoặc máy khoan.
• Điều khiển nhiệt độ: Nó cũng được dùng trong các hệ thống điều khiển nhiệt độ, chẳng hạn như các bộ điều khiển lò sưởi hoặc bàn là điện.
• Mạch điều khiển nguồn: BT137-600E là thành phần chính trong các mạch điều khiển nguồn AC cho các thiết bị tiêu dùng.

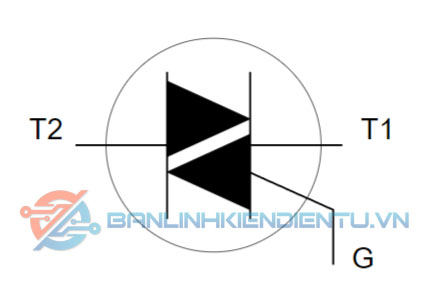

Sơ đồ tương đương BT137-600E

Kích thước BT137-600E

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BT137-600E
