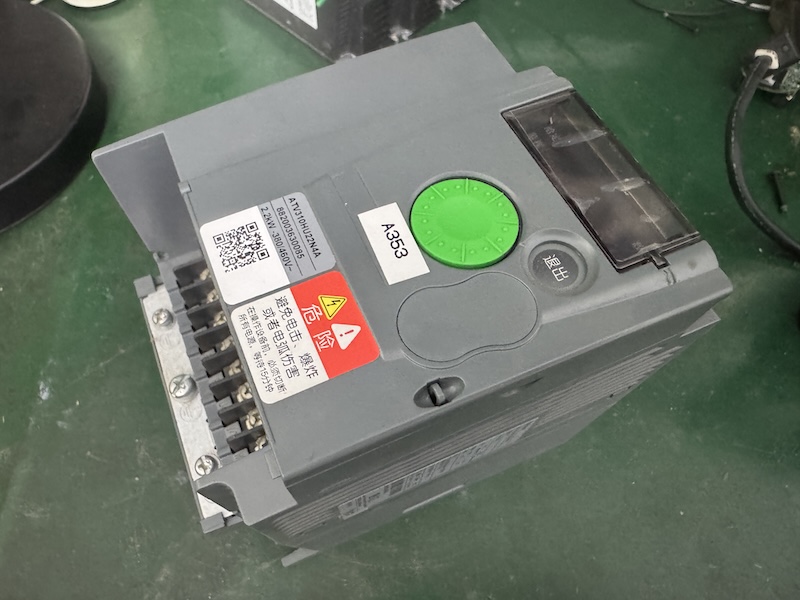

Biến tần Schneider ATV310HU22N4A công suất 2.2kw điện áp 380v
2,600,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
ATV310HU22N4A là biến tần 3 pha của hãng Schneider Electric (Pháp), thuộc dòng Altivar Easy 310, chuyên dùng cho các ứng dụng công nghiệp phổ thông tại khu vực châu Á – đặc biệt là Việt Nam. Biến tần giúp điều khiển tốc độ, mô-men và chiều quay của động cơ không đồng bộ 3 pha, tiết kiệm năng lượng và bảo vệ thiết bị tốt hơn.
⚙️ THÔNG SỐ KỸ THUẬT CHI TIẾT
| Mục | Thông tin chi tiết |
|---|---|

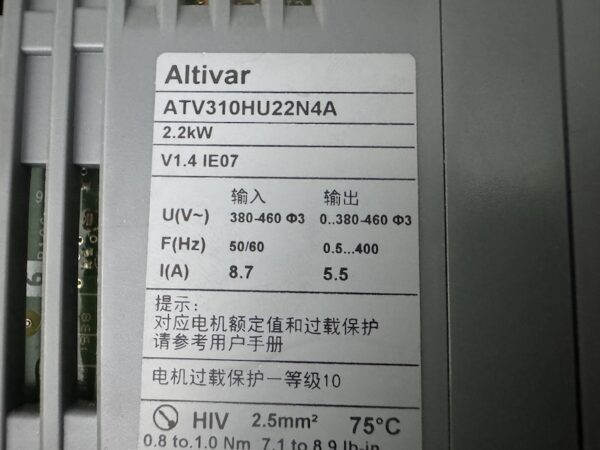

| Model | ATV310HU22N4A |
| Dòng sản phẩm | Altivar Easy 310 |
| Công suất định mức | 2.2kW (tương đương 3HP) |
| Điện áp vào | 3 pha 380–460V AC ±10%, 50/60Hz |
| Dòng điện đầu ra định mức | 5.1A |
| Tần số đầu ra | 0.5 – 400Hz |
| Công nghệ điều khiển | V/F, Sensorless Vector Control |
| Khả năng chịu quá tải | 150% dòng định mức trong 60 giây |
| Tích hợp truyền thông | RS485 Modbus RTU (mặc định) |
| Số lượng I/O số | 5 đầu vào số, 1 đầu ra rơ-le, 1 đầu vào analog, 1 đầu ra analog |
| Nhiệt độ hoạt động | -10 đến +50°C không giảm công suất |
| Chuẩn bảo vệ | IP20, chống bụi cơ bản |
| Kích thước (WxHxD) | 105 x 143 x 151 mm |
| Khối lượng | ~2.2kg |
| Chuẩn EMC | IEC 61800-3, EN55011 |
🔩 CẤU TẠO CHÍNH
-
Mặt trước:
-
Màn hình LED hiển thị tần số đầu ra, lỗi
-
Nút RUN/STOP/RESET
-
Cổng kết nối bàn phím rời (tùy chọn)
-
-
Mạch điều khiển:
-
Cổng I/O số & analog (đấu PLC, nút nhấn, biến trở…)
-
Cổng truyền thông Modbus RS485
-
Khe gắn bộ lọc EMC (nếu cần)
-
-
Mạch công suất:
-
IGBT điều khiển mô-men
-
Mạch bảo vệ quá áp/quá dòng/quá nhiệt
-
🏭 ỨNG DỤNG PHỔ BIẾN
Biến tần Schneider ATV310HU22N4A dùng hiệu quả trong:
✅ Hệ thống băng tải
✅ Máy quạt công nghiệp, quạt hút
✅ Máy bơm nước, bơm ly tâm, bơm hóa chất
✅ Máy trộn, máy khuấy
✅ Máy ép, máy cắt cơ khí, máy sản xuất bao bì
✅ Các máy móc chế biến gỗ, thực phẩm, dệt may, gạch men
🧰 CÁCH SỬ DỤNG CƠ BẢN
1. Đấu nối
-
Nguồn 3 pha 380V AC: Đấu vào chân L1-L2-L3.
-
Motor 3 pha: Đấu ra U-V-W.
-
Mass – tiếp địa an toàn: Kết nối PE.
-
Tín hiệu điều khiển: Nối các cổng I/O theo sơ đồ (nút nhấn, công tắc gạt, biến trở, PLC…).
2. Cài đặt thông số
-
Cài đặt cơ bản bằng phím trên mặt biến tần hoặc qua bàn phím rời (tùy chọn).
-
Các thông số cần thiết:
-
bFr: Tần số cơ bản (50Hz)
-
nCr: Dòng định mức motor (5.1A)
-
ACC/DEC: Thời gian tăng/giảm tốc
-
tCC: Chọn chế độ điều khiển (V/F hoặc vector)
-
LSP/HSP: Tốc độ tối thiểu/tối đa
-
rFr: Tần số ra thực tế
-
3. Chạy thử & vận hành
-
Cài đặt hoàn tất, nhấn RUN để chạy, STOP để dừng.
-
Có thể điều khiển bằng biến trở ngoài (analog) hoặc nút nhấn.
4. Bảo trì và xử lý lỗi
-
Theo dõi lỗi hiển thị trên LED (Ex: OLF – quá tải, OCA – quá dòng…)
-
Vệ sinh quạt tản nhiệt, đấu nối chắc chắn, kiểm tra tải thường xuyên.
-
Sử dụng phụ kiện lọc EMC nếu trong môi trường nhiều nhiễu.
💬 LƯU Ý KHI SỬ DỤNG
-
Nên gắn CB hoặc MCCB + khởi động từ bảo vệ nguồn.
-
Chọn biến tần phù hợp với công suất motor thực tế.
-
Không bật tắt nguồn liên tục trong thời gian ngắn.
-
Đảm bảo motor không bị kẹt cơ hoặc quá tải kéo dài.
-
Sử dụng thêm cuộn kháng đầu vào/ra nếu đấu song song nhiều thiết bị.
