BDW93C BDW93 12A-100V Darlington Transistor N TO-220

BDW93Cbanlinhkiendientu.vn chuyên cung cấp Transistor BDW93C, với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

BDW93C là các transistor Darlington NPN được thiết kế để chịu dòng điện lên đến 12A và điện áp Collector (V_CEO) tối đa 100V. Được đóng gói trong dạng TO-220, loại transistor này thường được sử dụng trong các ứng dụng công suất cao và mạch khuếch đại tín hiệu. BDW93C và BDW93 có tính năng khuếch đại dòng điện rất tốt nhờ cấu trúc Darlington, giúp chúng hoạt động hiệu quả trong việc khuếch đại tín hiệu hoặc chuyển mạch tải công suất lớn.

Mô tả BDW93C

• Chỉ định loại: BDW93C
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 80 W
• Điện áp cơ sở Collector tối đa |Vcb|: 100 V
• Điện áp cực thu-phát tối đa |Vce|: 100 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 12 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 20 MHz
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 15000
• Hệ số tiếng ồn, dB: –
• Đóng gói: TO220

Đặc trưng BDW93C

• Dòng thu -IC= 12A
• Điện áp duy trì cực thu-cực phát- : VCEO(SUS) = 45V(Tối thiểu)- BDW93; 60V(Tối thiểu)- BDW93A 80V(Tối thiểu)- BDW93B; 100V(Min)- BDW93C
• Bổ sung cho loại BDW94/A/B/C
• Các biến thể từ lô này sang lô tối thiểu cho thiết bị mạnh mẽ hiệu suất và hoạt động đáng tin cậy

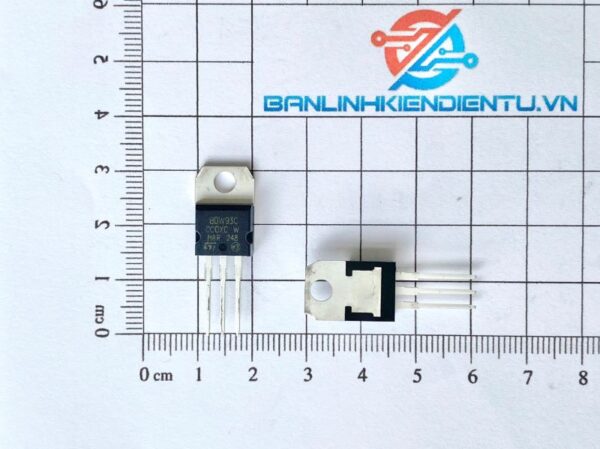

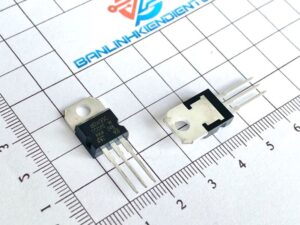

Hình ảnh thực tế của BDW93C

Sơ đồ chân BDW93C

Thông số kỹ thuật của Transistor BDW93C

• Loại transistor: Darlington NPN
• Điện áp cực Collector (V_CEO): 100V
• Dòng điện cực Collector (I_C): 12A
• Công suất tiêu thụ tối đa (P_C): Khoảng 75W (tùy theo điều kiện tản nhiệt)
• Hệ số khuếch đại dòng (h_FE): 10000 – 50000 (tùy thuộc vào dòng điện và điều kiện hoạt động)
• Điện áp cực BE (V_BE): Khoảng 1.2V tại dòng điện định mức
• Vỏ bọc: TO-220, giúp dễ dàng lắp đặt trong các mạch điện tử công suất cao và tản nhiệt hiệu quả

Chức Năng của BDW93C / BDW93

• Khuếch đại tín hiệu công suất cao: Do có khả năng khuếch đại dòng điện mạnh mẽ, BDW93C và BDW93 được sử dụng để khuếch đại tín hiệu trong các mạch âm thanh và các mạch điện tử yêu cầu công suất cao.
• Chuyển mạch công suất lớn: Với khả năng chịu được dòng điện 12A và điện áp 100V, transistor này rất thích hợp cho việc chuyển mạch công suất lớn như điều khiển động cơ, mạch nguồn công suất cao, và các ứng dụng điều khiển tải lớn.
• Mạch điều khiển động cơ và tải: BDW93C và BDW93 có thể được sử dụng trong các mạch điều khiển động cơ, relay hoặc các ứng dụng chuyển mạch khác, nơi yêu cầu dòng điện và công suất cao.

Ứng Dụng của BDW93C / BDW93

• Mạch khuếch đại công suất: BDW93C và BDW93 có thể được sử dụng trong các mạch khuếch đại công suất cho các thiết bị âm thanh hoặc các ứng dụng yêu cầu khuếch đại tín hiệu công suất lớn.
• Điều khiển động cơ và tải: Với khả năng chịu dòng 12A và điện áp 100V, transistor này rất phù hợp trong việc điều khiển động cơ DC, relay, và các thiết bị công suất lớn.
• Chuyển mạch công suất cao: Sử dụng trong các mạch điều khiển công suất cao, như bộ nguồn cung cấp năng lượng cho các thiết bị công nghiệp hoặc thiết bị điện tử yêu cầu công suất lớn.

Kích thước của Transistor BDW93C

Xem thêm những mã Transistor khác tại đây

Datasheet BDW93C
