BDP948 Transistor PNP 45V/3A SOT-223

BDP948 là một transistor PNP với điện áp cực Collector tối đa là 45V và dòng điện cực Collector tối đa là 3A. Nó được đóng gói trong vỏ SOT-223, một loại vỏ nhỏ gọn nhưng vẫn đảm bảo khả năng tản nhiệt hiệu quả trong các mạch công suất trung bình. BDP948 thường được sử dụng trong các ứng dụng khuếch đại tín hiệu và chuyển mạch công suất thấp đến trung bình.

Mô tả BDP948

• Chỉ định loại: BDP948
• Chất liệu Transistor: Si
• Phân cực: PNP
• Tản điện tối đa của bộ thu (Pc): 3 W
• Điện áp cơ sở Collector tối đa |Vcb|: 45 V
• Điện áp cực thu-phát tối đa |Vce|: 45 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 3 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 100 MHz
• Điện dung thu (Cc): 40 pF
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 25
• Hệ số tiếng ồn, dB: –
• Đóng gói: SOT323

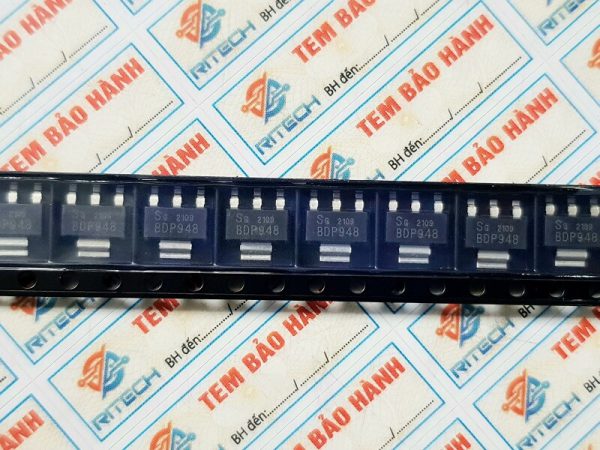

Hình ảnh thực tế của BDP948

Thông số kỹ thuật của Transistor BDP948

• Loại transistor: PNP
• Điện áp cực Collector (V_CEO): 45V
• Dòng điện cực Collector (I_C): 3A
• Công suất tiêu thụ tối đa (P_C): Khoảng 30W (tùy theo điều kiện tản nhiệt).
• Hệ số khuếch đại dòng (h_FE): 100-320 (tùy thuộc vào dòng điện và điều kiện hoạt động).
• Điện áp cực BE (V_BE): Khoảng 0.7V tại dòng điện định mức.
• Vỏ bọc: SOT-223, giúp tiết kiệm không gian trong các thiết kế mạch nhỏ gọn mà vẫn đảm bảo hiệu suất tản nhiệt ổn định.

Nguyên Lý Hoạt Động của BDP948

Transistor PNP như BDP948 hoạt động khi điện áp tại cực Base thấp hơn điện áp tại Emitter, tạo điều kiện cho dòng điện chảy từ Emitter qua Collector. Khi điện áp tại Base cao hơn Emitter, transistor sẽ ngừng dẫn dòng, thực hiện chức năng chuyển mạch.

Chức Năng của BDP948

• Khuếch đại tín hiệu: BDP948 được sử dụng trong các mạch khuếch đại tín hiệu công suất thấp, thích hợp cho các ứng dụng âm thanh, tín hiệu RF hoặc các mạch điện tử có yêu cầu công suất vừa phải.
• Chuyển mạch công suất trung bình: Với khả năng chịu được dòng 3A và điện áp 45V, transistor này được sử dụng trong các mạch chuyển mạch công suất trung bình để điều khiển các thiết bị tiêu thụ năng lượng vừa phải như động cơ nhỏ, relay hoặc đèn LED.
• Điều khiển mạch nguồn: BDP948 cũng có thể được sử dụng trong các mạch nguồn cung cấp năng lượng cho các thiết bị điện tử yêu cầu công suất thấp đến trung bình.

Ứng Dụng của BDP948

• Mạch khuếch đại tín hiệu: Được sử dụng trong các mạch khuếch đại tín hiệu trong các thiết bị âm thanh hoặc mạch RF với công suất trung bình.
• Mạch chuyển mạch công suất trung bình: Thích hợp cho các ứng dụng chuyển mạch, chẳng hạn như điều khiển động cơ nhỏ, relay hoặc các tải tiêu thụ ít năng lượng.
• Điều khiển mạch nguồn: BDP948 có thể được dùng trong các mạch nguồn cung cấp năng lượng cho các thiết bị điện tử yêu cầu công suất trung bình.

Kích thước của Transistor BDP948
