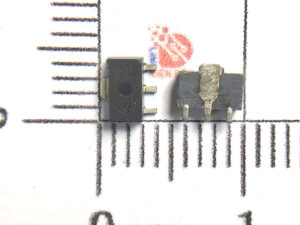

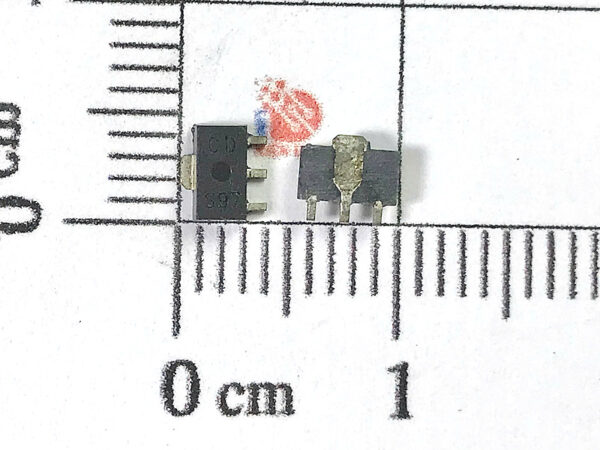

BCX68-25 kí hiệu CD Transistor NPN 25V 1A 3W SOT-89

Giới thiệu BCX68-25

BCX68-25 là một transistor NPN hiệu suất cao, được thiết kế với khả năng hoạt động ở điện áp tối đa 25V và dòng điện tối đa 1A. Với vỏ đóng gói SOT-89, transistor này phù hợp cho các ứng dụng yêu cầu công suất trung bình và hiệu năng tốt, đặc biệt trong các thiết kế mạch khuếch đại, chuyển mạch, và điều khiển.

Sơ đồ chân BCX68-25

So sánh chân giữa các họ BCX68-xx

Thông số kỹ thuật chính BCX68-25

• Loại: NPN.
• Điện áp cực đại (Vce): 25V.
• Dòng điện cực đại (Ic): 1A.
• Công suất tản nhiệt: 3W.
• Hệ số khuếch đại dòng (hFE): 100 – 250.
• Nhiệt độ hoạt động: -65°C đến 150°C.
• Đóng gói: SOT-89.

Chức năng và ứng dụng BCX68-25

Chức năng chính

• Khuếch đại tín hiệu: Tăng cường tín hiệu điện trong các mạch khuếch đại.
• Chuyển mạch: Đóng/ngắt mạch điện với dòng điện cao.
• Điều khiển thiết bị: Điều khiển các linh kiện khác như relay, LED công suất hoặc motor nhỏ.

Ứng dụng thực tiễn

• Mạch khuếch đại âm thanh hoặc tín hiệu RF.
• Bộ nguồn xung và mạch điều khiển công suất.
• Thiết bị điện tử dân dụng và công nghiệp, như radio, tivi, và các bộ điều khiển từ xa.
• Ứng dụng trong hệ thống truyền dẫn hoặc chuyển mạch tự động.

Nguyên lý hoạt động BCX68-25

Transistor BCX68-25 hoạt động theo nguyên lý bán dẫn NPN, trong đó:

• Cực gốc (B – Base): Điều khiển dòng điện giữa cực phát (E – Emitter) và cực thu (C – Collector). Khi dòng kích nhỏ đi vào cực gốc, dòng lớn hơn sẽ chạy từ cực thu đến cực phát.
• Cực thu (C – Collector): Là nơi tiếp nhận dòng điện chính từ tải.
• Cực phát (E – Emitter): Là nơi thoát dòng điện về đất hoặc nguồn âm.
  Khi cực gốc được kích thích với một điện áp dương nhỏ, transistor chuyển sang trạng thái dẫn, cho phép dòng lớn đi qua giữa cực thu và cực phát.

Ưu điểm nổi bật BCX68-25

• Khả năng khuếch đại cao: Với hệ số hFE lên tới 250, nó lý tưởng cho các ứng dụng khuếch đại tín hiệu.
• Công suất tản nhiệt tốt: Đóng gói SOT-89 hỗ trợ tản nhiệt hiệu quả cho hoạt động ổn định.
• Kích thước nhỏ gọn: Thích hợp cho các thiết kế mạch nhỏ gọn.
• Hoạt động linh hoạt: Dải nhiệt độ và dòng điện rộng phù hợp với nhiều môi trường và ứng dụng khác nhau.

Kích thước và đóng gói BCX68-25

• Đóng gói: SOT-89 với kích thước nhỏ gọn.
• Kiểu chân: 3 chân (Base, Collector, Emitter) dễ dàng gắn lên PCB.

Lưu ý khi sử dụng BCX68-25

• Điện áp và dòng điện: Không vượt quá giới hạn 25V và 1A để tránh hư hỏng.
• Tản nhiệt: Đảm bảo sử dụng tản nhiệt hoặc thiết kế mạch phù hợp để transistor không bị quá nhiệt.
• Hàn dán: Cẩn thận khi hàn vì SOT-89 nhạy cảm với nhiệt độ quá cao trong thời gian dài.

Tổng kết

BCX68-25 là một transistor NPN lý tưởng cho các ứng dụng khuếch đại và chuyển mạch yêu cầu hiệu suất cao. Với khả năng hoạt động ở công suất lớn và thiết kế nhỏ gọn, đây là một linh kiện hữu ích trong nhiều lĩnh vực điện tử hiện đại.

Datasheet BCX68-25
