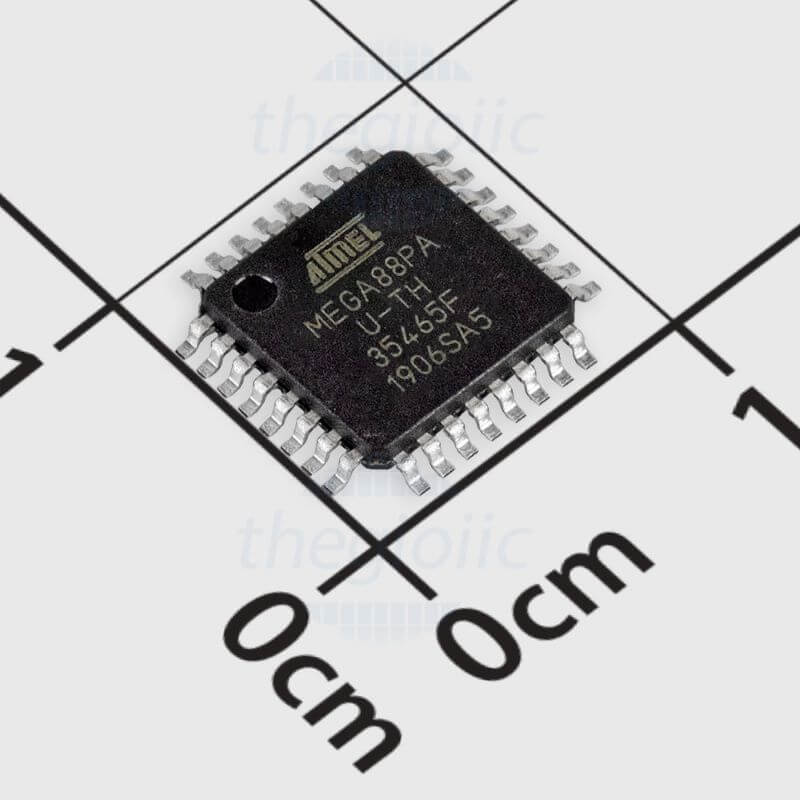

ATMEGA88PA-AU Vi điều khiển chính hãng ATMEL TQFP-32

banlinhkiendientu.vn chuyên cung cấp vi điều khiển ATMEGA88PA-AU với chất lượng tốt và giá cả phải chăng đảm bảo cung cấp số đủ lượng và chất lượng cho khách hàng.

Giới thiệu ATMGA88PA AU

Bộ vi điều khiển dựa trên 8-bit của Microchip hiệu suất cao kết hợp bộ nhớ Flash ISP 8 KB với khả năng đọc trong khi ghi, 512B EEPROM, 1 KB SRAM, 23 đường I/O mục đích chung, 32 thanh ghi làm việc cho mục đích chung , ba bộ đếm thời gian/bộ đếm linh hoạt với các chế độ so sánh, ngắt bên trong và bên ngoài, USART lập trình nối tiếp, giao diện nối tiếp hai dây định hướng byte, cổng nối tiếp SPI, bộ chuyển đổi A/D 6 kênh 10 bit (8 kênh trong TQFP và gói QFN/MLF), bộ đếm thời gian giám sát có thể lập trình với bộ dao động bên trong và năm chế độ tiết kiệm năng lượng có thể lựa chọn bằng phần mềm. Thiết bị hoạt động trong khoảng 1,8-5,5 volt.

Đặc tính kĩ thuật

Tính năng
• Vi điều khiển AVR® 8 bit hiệu suất cao, công suất thấp
• Kiến trúc RISC tiên tiến
– 131 lệnh mạnh mẽ – Thực thi chu kỳ xung nhịp đơn nhiều nhất
– 32 x 8 thanh ghi làm việc mục đích chung
– Hoạt động hoàn toàn tĩnh
– Thông lượng lên đến 20 MIPS ở 20 MHz
– Bộ nhân 2 chu kỳ trên chip
• Phân đoạn bộ nhớ không bay hơi có độ bền cao
– 8K byte bộ nhớ chương trình Flash tự lập trình trong hệ thống (ATmega88PA)
– 512 byte EEPROM (ATmega88PA)
– 1K byte SRAM nội bộ (ATmega88PA)
– Chu kỳ ghi/xóa: 10.000 Flash/100.000 EEPROM
– Lưu giữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C(1)
– Phần mã khởi động tùy chọn với các bit khóa độc lập trong hệ thống Lập trình bằng Chương trình khởi động trên chip Hoạt động đọc trong khi ghi thực sự
– Khóa lập trình để bảo mật phần mềm
• Tính năng ngoại vi
– Hai bộ đếm/bộ định thời 8 bit với bộ chia trước và chế độ so sánh riêng
– Một bộ đếm/bộ định thời 16 bit với bộ chia trước, chế độ so sánh và chế độ chụp riêng
– Bộ đếm thời gian thực với bộ dao động riêng
– Sáu kênh PWM
– Đo nhiệt độ ADC 10 bit 8 kênh trong gói TQFP và QFN/MLF
– Đo nhiệt độ ADC 10 bit 6 kênh trong gói PDIP
– USART nối tiếp có thể lập trình
– Giao diện nối tiếp SPI chủ/tớ
– Giao diện nối tiếp 2 dây theo byte (tương thích với Philips I2C)
– Bộ định thời giám sát có thể lập trình với bộ dao động trên chip riêng
– Bộ so sánh tương tự trên chip
– Ngắt và đánh thức khi thay đổi chân
• Tính năng vi điều khiển đặc biệt
– Đặt lại khi bật nguồn và Phát hiện mất điện có thể lập trình
– Bộ dao động hiệu chuẩn bên trong
– Bên ngoài và Nguồn ngắt bên trong
– Sáu chế độ ngủ: Nhàn rỗi, Giảm nhiễu ADC, Tiết kiệm điện, Tắt nguồn, Chờ và Chờ mở rộng
• I/O và Gói
– 23 Đường I/O có thể lập trình
– PDIP 28 chân, TQFP 32 chân, QFN/MLF 28 miếng đệm và QFN/MLF 32 miếng đệm
• Điện áp hoạt động:
– 1,8 – 5,5V cho ATmega88PA
• Phạm vi nhiệt độ:
– -40°C đến 85°C
• Cấp tốc độ:
– 0 – 20 MHz @ 1,8 – 5,5V
• Tiêu thụ điện năng thấp ở 1 MHz, 1,8V, 25°C cho ATmega88PA:
– Chế độ hoạt động: 0,2 mA
– Chế độ tắt nguồn: 0,1 μA
– Chế độ tiết kiệm điện: 0,75 μA (Bao gồm RTC 32 kHz)

Sơ đồ chân

VCC: Điện áp cung cấp kỹ thuật số.
GND: Đất.

Cổng B (PB7:0) XTAL1/XTAL2/TOSC1/TOSC2

Cổng B là cổng I/O hai chiều 8 bit có điện trở kéo lên bên trong (được chọn cho từng bit). Bộ đệm đầu ra của Cổng B có đặc tính truyền động đối xứng với cả khả năng chìm và nguồn cao
. Là đầu vào, các chân Cổng B được kéo xuống bên ngoài sẽ cấp nguồn dòng điện nếu điện trở kéo lên được kích hoạt. Các chân Cổng B được đặt ở trạng thái ba khi điều kiện đặt lại trở nên hoạt động, ngay cả khi đồng hồ không chạy.
Tùy thuộc vào cài đặt cầu chì chọn đồng hồ, PB6 có thể được sử dụng làm đầu vào cho bộ khuếch đại dao động đảo và đầu vào cho mạch vận hành đồng hồ bên trong.
Tùy thuộc vào cài đặt cầu chì chọn đồng hồ, PB7 có thể được sử dụng làm đầu ra từ bộ khuếch đại dao động đảo.
Nếu Bộ dao động RC hiệu chuẩn nội bộ được sử dụng làm nguồn xung nhịp chip, PB7..6 được sử dụng làm đầu vào TOSC2..1 cho Bộ đếm/Bộ đếm thời gian không đồng bộ 2 nếu bit AS2 trong ASSR được đặt.
Cổng C (PC5:0)
Cổng C là cổng I/O hai chiều 7 bit có điện trở kéo lên bên trong (được chọn cho từng bit). Bộ đệm đầu ra PC5..0 có đặc tính truyền động đối xứng với cả khả năng nguồn và chìm cao
. Là đầu vào, các chân Cổng C được kéo xuống thấp bên ngoài sẽ cấp nguồn dòng điện nếu điện trở kéo lên được kích hoạt. Các chân Cổng C được đặt ở trạng thái ba khi điều kiện đặt lại trở nên hoạt động, ngay cả khi xung nhịp không chạy.

PC6/RESET

Nếu Cầu chì RSTDISBL được lập trình, PC6 được sử dụng làm chân I/O. Lưu ý rằng đặc điểm điện của PC6 khác với các chân khác của Cổng C.
Nếu Cầu chì RSTDISBL không được lập trình, PC6 được sử dụng làm đầu vào Đặt lại. Mức thấp trên chân này
trong thời gian dài hơn độ dài xung tối thiểu sẽ tạo ra Đặt lại, ngay cả khi đồng hồ không chạy.
Độ dài xung tối thiểu được đưa ra trong Bảng 27-3 ở trang 299. Không đảm bảo các xung ngắn hơn sẽ tạo ra Đặt lại.

Cổng D (PD7:0)

Cổng D là cổng I/O hai chiều 8 bit với điện trở kéo lên bên trong (được chọn cho từng bit). Bộ đệm đầu ra Cổng D có đặc điểm truyền động đối xứng với cả khả năng chìm và nguồn cao
. Là đầu vào, các chân Cổng D được kéo xuống bên ngoài sẽ tạo ra dòng điện nếu điện trở kéo lên được kích hoạt. Các chân Cổng D được đặt ở trạng thái ba khi điều kiện đặt lại trở nên hoạt động, ngay cả khi đồng hồ không chạy.

AVCC

AVCC là chân cung cấp điện áp cho Bộ chuyển đổi A/D, PC3:0 và ADC7:6. Nó phải được kết nối bên ngoài với VCC, ngay cả khi không sử dụng ADC. Nếu sử dụng ADC, nó phải được kết nối với VCC thông qua bộ lọc thông thấp. Lưu ý rằng PC6..4 sử dụng điện áp cung cấp kỹ thuật số, VCC.

AREF

AREF là chân tham chiếu tương tự cho Bộ chuyển đổi A/D.

ADC7:6 (Chỉ dành cho TQFP và QFN/MLF)

Trong gói TQFP và QFN/MLF, ADC7:6 đóng vai trò là đầu vào tương tự cho bộ chuyển đổi A/D. Các chân này được cấp nguồn từ nguồn cung cấp tương tự và đóng vai trò là kênh ADC 10 bit.

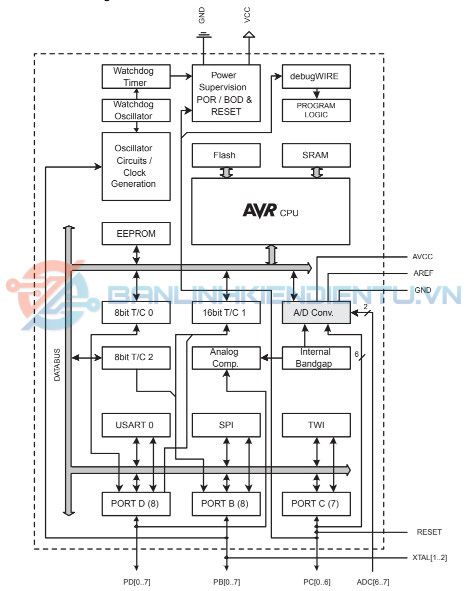

Sơ đồ khối

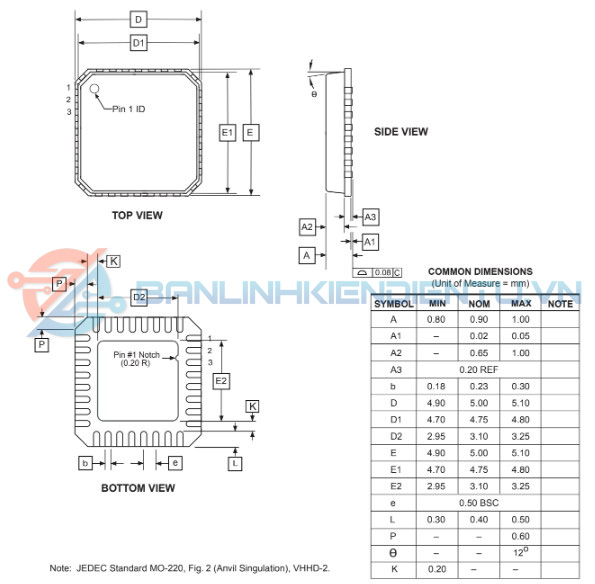

Kích thước

Xem thêm những sản phẩm vi điều khiển khác tại đây

Datasheet của ATMEGA88PA-AU
