AQW215A AQW215 Photo-MOS SOP-8

Giới thiệu về AQW215A

AQW215A là một loại optocoupler (mạch cách ly quang học), được sản xuất bởi Panasonic. Optocoupler là linh kiện dùng để truyền tín hiệu điện giữa các mạch điện tử với nhau mà không có sự tiếp xúc trực tiếp, giúp bảo vệ các mạch nhạy cảm khỏi sự ảnh hưởng của tín hiệu có điện áp cao.

Đặc điểm AQW215A

• Loại optocoupler: AQW215A là một optocoupler dạng phototransistor output, tức là nó sử dụng một phototransistor để truyền tín hiệu điện từ đầu vào quang (LED) sang đầu ra điện (transistor).
• Điện áp làm việc:
  • Điện áp đầu vào (LED forward voltage): Khoảng 1.2V ở dòng điện 20mA. Đây là điện áp cần thiết để điều khiển LED bên trong optocoupler.
  • Điện áp đầu ra (collector-emitter voltage): 30V, có nghĩa là nó có thể chịu đựng được điện áp lên đến 30V ở đầu ra transistor.
• Dòng điện đầu vào (Input current): Khoảng 20mA để kích hoạt LED bên trong optocoupler.
• Dòng điện đầu ra (Output current): Tối đa 50mA, cho phép AQW215A truyền tải dòng điện cao đến mạch nhận.
• Chế độ bảo vệ: Có khả năng bảo vệ mạch khỏi nhiễu và các tín hiệu có điện áp cao nhờ cơ chế cách ly quang học.
• Khả năng cách ly (Isolation voltage): AQW215A có khả năng cách ly lên đến 3kV giữa đầu vào và đầu ra, đảm bảo rằng tín hiệu cao áp không ảnh hưởng đến các mạch nhạy cảm.
• Tốc độ phản hồi (Switching speed): AQW215A có thời gian đáp ứng khá nhanh, với thời gian chuyển từ trạng thái ON sang OFF trong khoảng 5μs. Điều này giúp nó phù hợp với các ứng dụng yêu cầu truyền tín hiệu nhanh.
• Nhiệt độ làm việc: Nhiệt độ làm việc của AQW215A trong khoảng -40°C đến +85°C, cho phép sử dụng trong môi trường khắc nghiệt.

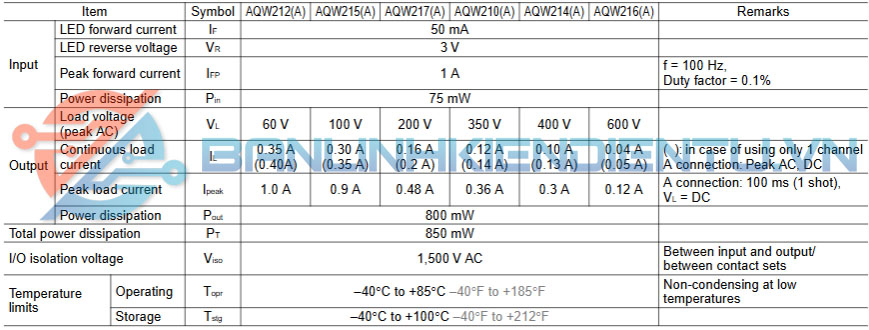

Thông số kỹ thuật AQW215A

Ứng dụng AQW215A

AQW215A được sử dụng rộng rãi trong các ứng dụng yêu cầu sự cách ly tín hiệu và bảo vệ các mạch điện tử, cụ thể bao gồm:

• Bảo vệ mạch điện cao áp: AQW215A có khả năng cách ly quang học, giúp bảo vệ các mạch điện nhạy cảm khỏi các tín hiệu hoặc sự cố do điện áp cao gây ra.
• Điều khiển động cơ: Trong các hệ thống điều khiển động cơ, AQW215A có thể được sử dụng để cách ly tín hiệu điều khiển từ các mạch logic với các mạch động cơ hoặc mạch điều khiển công suất.
• Thiết bị đo lường và điều khiển: Dùng trong các ứng dụng đo lường, điều khiển tín hiệu để đảm bảo rằng các mạch đầu vào và đầu ra không bị ảnh hưởng trực tiếp bởi nhau.
• Hệ thống thông tin: Cung cấp khả năng cách ly trong các hệ thống truyền tải dữ liệu hoặc tín hiệu giữa các phần của hệ thống điện tử mà không làm ảnh hưởng đến sự an toàn của thiết bị.
• Mạch điều khiển công suất: AQW215A có thể được sử dụng trong các mạch điều khiển công suất, nơi cần phải cách ly tín hiệu điều khiển khỏi các phần có điện áp cao.
• Điều khiển tự động và vi điều khiển: Được sử dụng trong các ứng dụng điều khiển tự động và vi điều khiển, đặc biệt là trong các hệ thống có yêu cầu cách ly tín hiệu điều khiển và tín hiệu tải.
• Chuyển mạch và đóng ngắt tín hiệu: AQW215A có thể dùng để đóng ngắt tín hiệu điện giữa các bộ phận khác nhau của hệ thống mà không làm mạch bị ảnh hưởng bởi sự thay đổi điện áp.

Sơ đồ chân AQW215A

Kích thước AQW215A

Xem thêm nhiều sản phẩm Opto khác

Datasheet AQW215A
