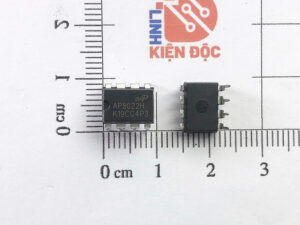

AP8022H AP8022 IC Nguồn DIP-8

Giới thiệu về AP8022

IC AP8022 là một bộ điều khiển công suất chuyển mạch tiên tiến, thường dùng trong các thiết bị có yêu cầu công suất thấp đến trung bình như adapter, sạc điện thoại và driver LED. Thiết kế của AP8022 tập trung vào việc giảm tiêu thụ năng lượng và tối ưu hóa hiệu suất hoạt động, đặc biệt trong các chế độ tải thấp hoặc chế độ chờ (standby).

Các tính năng bảo vệ AP8022

AP8022 có tích hợp nhiều tính năng bảo vệ giúp tăng độ tin cậy và tuổi thọ của thiết bị:

• Bảo vệ quá dòng (OCP – Overcurrent Protection): Tự động giảm dòng khi tải vượt quá mức thiết kế, bảo vệ thiết bị khỏi hư hại do dòng điện quá cao.
• Bảo vệ quá áp (OVP – Overvoltage Protection): Ngăn chặn điện áp đầu ra vượt quá giá trị an toàn, giúp bảo vệ các linh kiện trong mạch.
• Bảo vệ quá nhiệt (OTP – Overtemperature Protection): IC sẽ giảm công suất hoặc tắt mạch nếu phát hiện nhiệt độ vượt ngưỡng, tránh tình trạng quá nhiệt gây hỏng mạch.
• Bảo vệ ngắn mạch (SCP – Short Circuit Protection): Tự động ngắt mạch khi phát hiện ngắn mạch ở đầu ra, giúp bảo vệ cả IC và tải.

Chế độ hoạt động AP8022

AP8022 có khả năng tự điều chỉnh chế độ làm việc để tối ưu hóa hiệu suất dựa trên điều kiện tải:

• Chế độ tải nhẹ: Khi tải giảm xuống thấp, AP8022 chuyển sang chế độ giảm tần số để giảm tiêu thụ năng lượng, duy trì mức tiêu thụ điện năng cực thấp.
• Chế độ PWM: Ở chế độ tải cao, IC sử dụng điều khiển PWM (Pulse Width Modulation) để cung cấp công suất cao và ổn định cho tải.
• Chế độ chờ (Standby Mode): AP8022 được thiết kế để có thể giảm dòng tiêu thụ xuống mức rất thấp (dưới 100mW) khi ở chế độ chờ, giúp tiết kiệm năng lượng.

Thông số kỹ thuật AP8022

• Điện áp đầu vào: Hỗ trợ dải điện áp rộng, từ 85V đến 265V AC, phù hợp cho nhiều loại nguồn điện trên toàn cầu.
• Công suất đầu ra: IC có thể hỗ trợ thiết kế nguồn từ 5W đến 20W, tuỳ thuộc vào cấu trúc mạch và yêu cầu tải.
• Tần số hoạt động: AP8022 hoạt động ở tần số dao động cố định khoảng 65kHz, giúp cải thiện hiệu suất chuyển đổi và giảm tổn thất nhiệt.
• Hiệu suất cao: Thiết kế mạch của AP8022 giúp tối ưu hóa hiệu suất, đặc biệt khi tải thấp, đáp ứng các tiêu chuẩn về tiết kiệm năng lượng như Energy Star và các tiêu chuẩn châu Âu về công suất dự phòng.

Ứng dụng AP8022

• Nguồn sạc adapter: Cho các bộ sạc adapter có hiệu suất cao, ít tỏa nhiệt.
• Driver LED: Được sử dụng trong các bộ nguồn LED để tăng hiệu suất và đảm bảo tuổi thọ đèn LED.
• Nguồn cho thiết bị điện tử gia dụng: Phù hợp với các thiết bị gia dụng công suất nhỏ, cần hoạt động ổn định và tiết kiệm điện.
• Thiết bị viễn thông và điện tử tiêu dùng: Sử dụng cho các thiết bị cần cung cấp năng lượng một cách hiệu quả, có thể hoạt động trong thời gian dài mà không gây quá nhiệt.

Sơ đồ chân AP8022

Kích thước AP8022

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet AP8022
