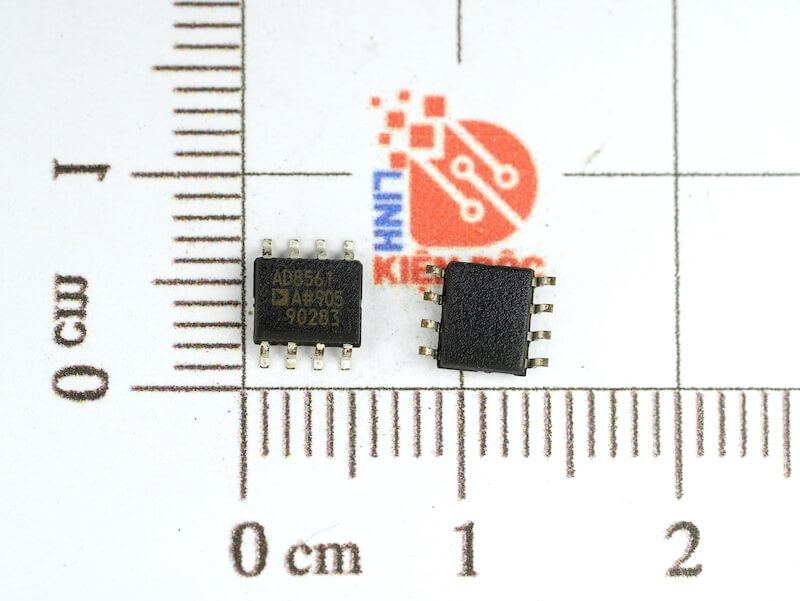

AD8561A AD8561 IC Chức Năng SOP-8

Giới thiệu về AD8561

AD8561 là một bộ khuếch đại operational (op-amp) loại zero-drift của Analog Devices. Nó thuộc dòng sản phẩm op-amp với offset voltage cực thấp và có tính năng bù offset tự động giúp giảm thiểu sự trôi offset do nhiệt độ hoặc thời gian, mang lại độ chính xác lâu dài và ổn định trong các ứng dụng yêu cầu hiệu suất cao. AD8561 được thiết kế cho các ứng dụng cần độ chính xác cao, tiêu thụ năng lượng thấp và khả năng làm việc ở nhiệt độ rộng.

Đặc điểm AD8561

• Zero-Drift Technology (Công nghệ giảm trôi offset):
  • Được thiết kế với công nghệ zero-drift giúp duy trì độ chính xác trong suốt thời gian dài mà không bị ảnh hưởng bởi trôi offset do nhiệt độ hoặc thời gian.
• Độ trôi offset cực thấp:
  • Offset voltage: < 50 μV (typical), giúp duy trì tín hiệu ổn định và chính xác, lý tưởng cho các ứng dụng yêu cầu độ chính xác cực cao.
• Tốc độ đáp ứng (Slew rate):
  • Slew rate thấp, khoảng 0.03 V/μs, giúp giảm thiểu các hiện tượng nhiễu và duy trì độ ổn định tín hiệu trong các ứng dụng với tốc độ thay đổi tín hiệu chậm.
• Tiêu thụ năng lượng thấp:
  • Dòng tiêu thụ thấp với chỉ 30 μA (typical), phù hợp với các ứng dụng yêu cầu hiệu quả năng lượng cao, đặc biệt là các hệ thống năng lượng thấp và thiết bị di động.
• Băng thông (Bandwidth):
  • Bandwidth khoảng 0.1 MHz ở độ lợi 1, giúp duy trì độ ổn định trong các ứng dụng tần số thấp.
• Độ ồn thấp:
  • Low noise với mức độ ồn 3.5 nV/√Hz ở tần số 1kHz, giúp duy trì chất lượng tín hiệu trong các ứng dụng yêu cầu độ ồn thấp như đo lường và tín hiệu yếu.
• Dải điện áp cung cấp rộng:
  • Điện áp cung cấp có thể từ ±1.8V đến ±18V hoặc từ 3.6V đến 36V (cung cấp đơn hoặc kép), cho phép sử dụng linh hoạt trong nhiều hệ thống khác nhau.

Thông số kỹ thuật AD8561

Ứng dụng AD8561

• Ứng dụng trong đo lường và kiểm tra:
  • Được sử dụng trong các hệ thống đo đạc và kiểm tra yêu cầu độ chính xác cao và độ ổn định lâu dài, chẳng hạn như trong các bộ đo cảm biến và thiết bị kiểm tra y tế.
• Thiết bị y tế:
  • AD8561 có thể được ứng dụng trong các thiết bị y tế, nơi cần sự chính xác trong việc đo các tín hiệu sinh học như ECG, EEG, hoặc các hệ thống giám sát bệnh nhân.
• Hệ thống âm thanh:
  • Với độ ồn thấp và độ chính xác cao, AD8561 được sử dụng trong các hệ thống âm thanh cần khuyếch đại tín hiệu nhỏ mà không làm tăng độ nhiễu.
• Các thiết bị di động:
  • Dòng tiêu thụ thấp của AD8561 giúp nó trở thành lựa chọn lý tưởng cho các thiết bị di động và các ứng dụng yêu cầu hiệu quả năng lượng cao, chẳng hạn như các thiết bị đeo tay và cảm biến không dây.
• Ứng dụng trong hệ thống điều khiển công nghiệp:
  • AD8561 có thể được sử dụng trong các hệ thống điều khiển và tự động hóa, nơi các tín hiệu cần được khuếch đại mà không ảnh hưởng đến độ chính xác hoặc độ ổn định của quá trình.

Sơ đồ chân AD8561

Kích thước AD8561

Xem thêm những sản phẩm IC khác tại đây

Datasheet AD8561
