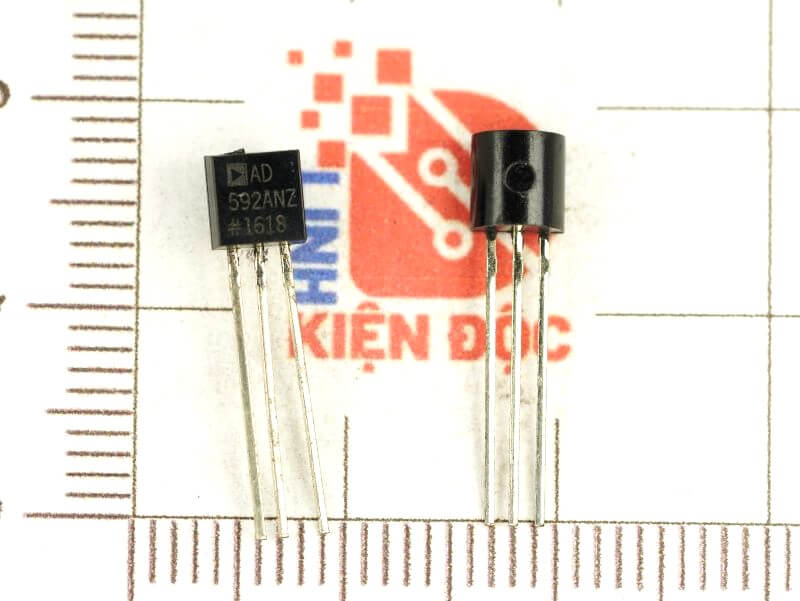

Giới thiệu về IC AD592
AD592 là bộ chuyển đổi nhiệt độ mạch tích hợp đơn khối hai đầu cuối cung cấp dòng điện đầu ra tỷ lệ thuận với nhiệt độ tuyệt đối. Đối với nhiều điện áp cung cấp, bộ chuyển đổi hoạt động như nguồn dòng điện phụ thuộc nhiệt độ trở kháng cao là 1μA/K. Thiết kế cải tiến và cắt laser wafer của điện trở màng mỏng IC cho phép AD592 đạt được mức độ chính xác tuyệt đối và lỗi phi tuyến tính trước đây không thể đạt được ở mức giá tương đương.
AD592 có thể được sử dụng trong các ứng dụng từ –25°C đến +105°C, nơi hiện đang sử dụng các cảm biến nhiệt độ thông thường (tức là nhiệt điện trở, RTD, cặp nhiệt điện, điốt). Chi phí thấp vốn có của mạch tích hợp đơn khối trong gói aplastic, kết hợp với tổng số bộ phận thấp trong bất kỳ ứng dụng nào, khiến AD592 trở thành bộ chuyển đổi nhiệt độ hiệu quả nhất về mặt chi phí hiện có. AD592 có thể dễ dàng được ghép kênh; dòng tín hiệu có thể được chuyển đổi bằng bộ ghép kênh CMOS hoặc điện áp cung cấp có thể được kích hoạt bằng cổng logic ba trạng thái. Tất cả các thiết bị được đóng gói trong hộp nhựa TO-92 được đánh giá từ –45°C đến +125°C.
Đặc trưng kỹ thuật
- Độ chính xác được hiệu chuẩn trước cao: 0,5℃ tối đa @ +25℃
- Độ tuyến tính tuyệt vời: 0,15℃ tối đa (0℃ đến +70℃)
- Phạm vi nhiệt độ hoạt động rộng: –25℃ đến +105℃
- Hoạt động cung cấp đơn: +4 V đến +30 V
- Độ lặp lại và độ ổn định tuyệt vời
- Đầu ra mức cao: 1mA/K
- IC đơn khối hai đầu cuối: Nhiệt độ vào/Dòng điện ra
- Lỗi tự làm nóng tối thiểu
Thông số kỹ thuật
Sơ đồ chân
Ứng dụng
- Bằng cách sử dụng bộ chuyển đổi A/D đầu vào vi sai và chọn điện trở chuyển đổi dòng điện sang điện áp một cách chính xác, bất kỳ phạm vi nhiệt độ nào (lên đến phạm vi 130°C mà AD592 được đánh giá) tập trung tại bất kỳ điểm nào đều có thể được đo bằng cách sử dụng một số lượng tối thiểu các thành phần. Trong cấu hình này, hệ thống sẽ phân giải lên đến 1°C. Một bộ điều nhiệt kiểm soát nhiệt độ thay đổi có thể dễ dàng được xây dựng bằng cách sử dụng AD592.
- Việc đọc nhiệt độ bằng AD592 trong hệ thống dựa trên bộ vi xử lý có thể được thực hiện bằng mạch như hình trên
Kích thước IC AD592
