AD590JH Cảm biến nhiệt độ

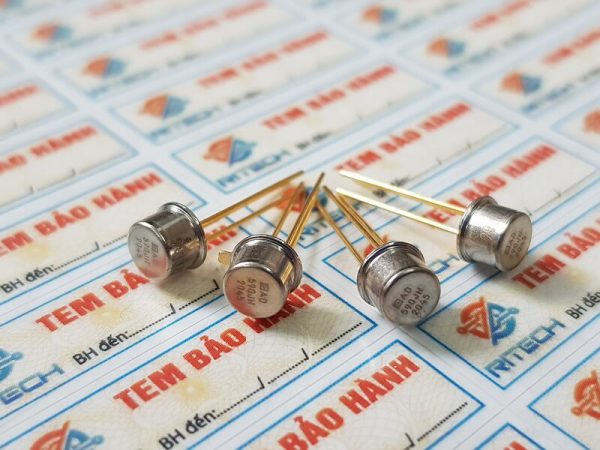

Giới thiệu về IC AD590JH

AD590 là bộ chuyển đổi nhiệt độ mạch tích hợp 2 đầu cuối tạo ra dòng điện đầu ra tỷ lệ thuận với nhiệt độ tuyệt đối. Đối với điện áp cung cấp từ 4 V đến 30 V, thiết bị hoạt động như một bộ điều chỉnh dòng điện không đổi, trở kháng cao cho dòng điện đi qua 1 μA/K. Cắt laser các điện trở màng mỏng của chip được sử dụng để hiệu chuẩn thiết bị thành đầu ra 298,2 μA ở 298,2 K (25°C).

AD590 nên được sử dụng trong bất kỳ ứng dụng cảm biến nhiệt độ nào dưới 150°C trong đó các cảm biến nhiệt độ điện thông thường hiện đang được sử dụng. Chi phí thấp vốn có của mạch tích hợp đơn khối kết hợp với việc loại bỏ mạch hỗ trợ khiến AD590 trở thành một giải pháp thay thế hấp dẫn cho nhiều tình huống đo nhiệt độ.

Đặc trưng kỹ thuật

• Dòng điện tuyến tính đầu ra: 1 μA/K
• Phạm vi nhiệt độ rộng: −55°C đến +150°C
• Gói cảm biến gốm tương thích với đầu dò
• Thiết bị 2 đầu cuối: điện áp vào/dòng điện ra
• Độ chính xác hiệu chuẩn được cắt laser đến ±0,5°C (AD590M)
• Độ tuyến tính tuyệt vời: ±0,3°C trên toàn dải (AD590M)
• Phạm vi cung cấp điện rộng: 4 V đến 30 V
• Cảm biến cách ly khỏi vỏ
• Chi phí thấp

Thông số kỹ thuật

Sơ đồ chân

Sơ đồ tương đương

Ứng dụng

• Hình trên là một ví dụ về mạch bù điểm nối lạnh cho cặp nhiệt điện Loại J sử dụng AD590 để theo dõi nhiệt độ điểm nối tham chiếu. Mạch này thay thế bể nước đá làm tham chiếu cặp nhiệt điện cho nhiệt độ môi trường trong khoảng từ 15°C đến 35°C. Mạch được hiệu chỉnh bằng cách điều chỉnh RT để có số đọc đồng hồ thích hợp với điểm nối đo ở nhiệt độ tham chiếu đã biết và mạch gần 25°C. Sử dụng các thành phần có TC như được chỉ định trong hình trên, độ chính xác bù nằm trong phạm vi ±0,5°C đối với nhiệt độ mạch trong khoảng từ 15°C đến 35°C. Các loại cặp nhiệt điện khác có thể được cung cấp với các giá trị điện trở khác nhau.

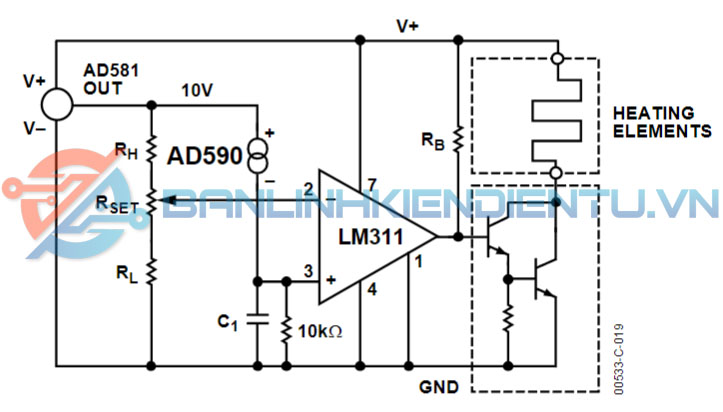

• Hình trên là một ví dụ về mạch điều khiển nhiệt độ thay đổi (bộ điều chỉnh nhiệt) sử dụng AD590. Rh và RL được chọn để đặt giới hạn cao và thấp cho Rset. Rset có thể là một nồi đơn giản, một nồi nhiều chiều đã được hiệu chỉnh hoặc một bộ chia điện trở chuyển đổi. Việc cấp nguồn cho AD590 từ tham chiếu 10 V sẽ cách ly AD590 khỏi các biến thể nguồn cung cấp trong khi vẫn duy trì điện áp hợp lý (~7 V) trên nó. Tụ điện C1 thường cần thiết để lọc tiếng ồn không liên quan từ các cảm biến từ xa. RB được xác định bởi β của bóng bán dẫn công suất và yêu cầu dòng điện của tải

Kích thước IC AD590JH
