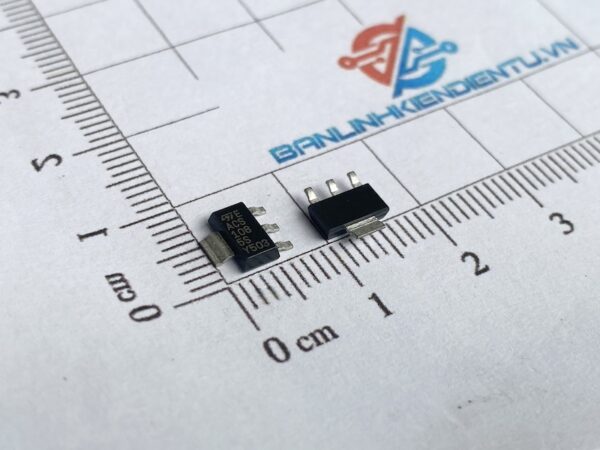

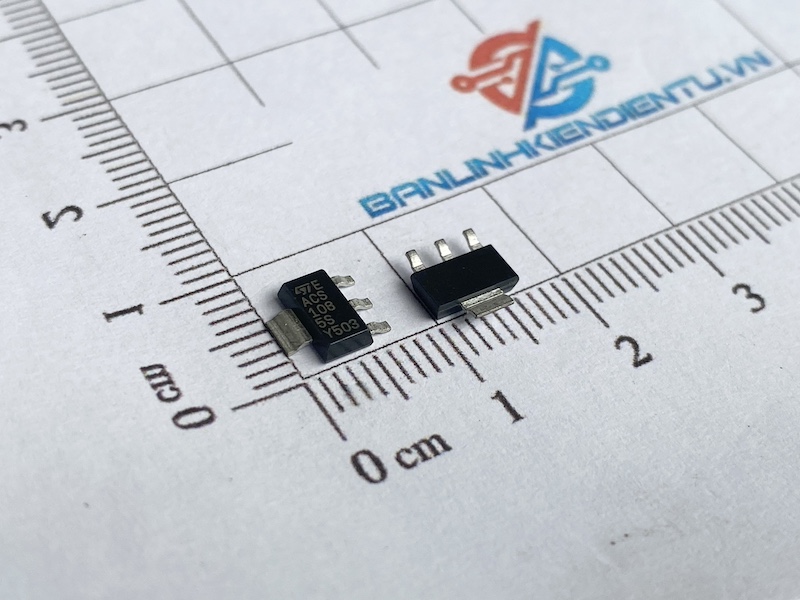

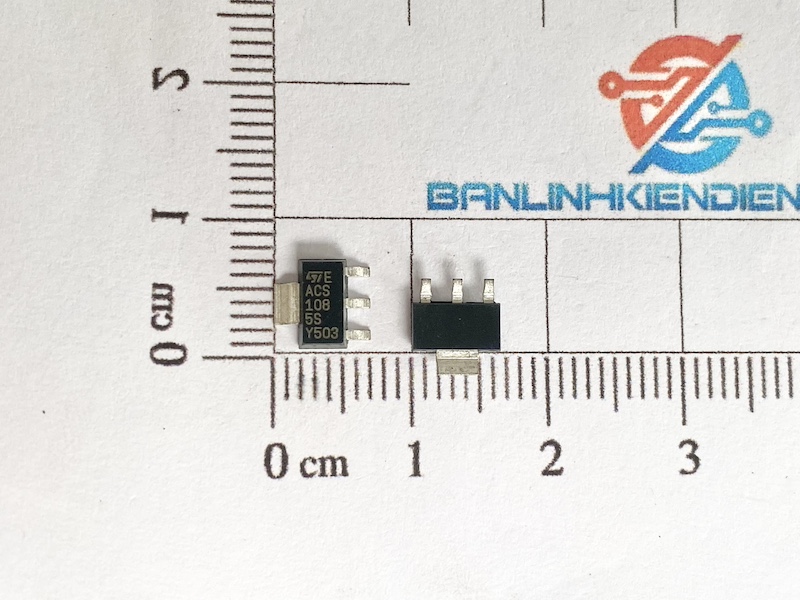

Triac ACS108 ACS108-5SN SOT-223

Giới thiệu về ACS108-5SN

ACS108-5SN là một Triac thông minh, nhỏ gọn, và hiệu quả cho các ứng dụng điều khiển dòng điện xoay chiều công suất nhỏ. Với khả năng chịu dòng điện lên đến 0.8A và điện áp cực đại 500V, nó là lựa chọn lý tưởng cho các ứng dụng điều khiển đèn, động cơ nhỏ, và thiết bị gia dụng. ACS108-5SN cũng nổi bật nhờ tính năng bảo vệ quá dòng và khả năng tự phục hồi, đảm bảo hoạt động ổn định và đáng tin cậy trong nhiều ứng dụng điện tử.

Đặc điểm nổi bật ACS108-5SN

• Dòng tải định mức nhỏ: ACS108-5SN có khả năng dẫn dòng điện tối đa 0.8A (tải xoay chiều RMS), phù hợp cho các ứng dụng điều khiển dòng điện thấp.
• Điện áp cực đại: Điện áp ngược cực đại (VDRM) của ACS108-5SN là 500V, giúp nó hoạt động an toàn trong các môi trường có điện áp cao.
• Tích hợp bảo vệ quá dòng và ngắn mạch: Một trong những điểm nổi bật của ACS108-5SN là tích hợp bảo vệ quá dòng, đảm bảo linh kiện không bị hỏng khi có dòng điện đột ngột vượt quá mức cho phép.
• Điện áp kích hoạt thấp: ACS108-5SN cần một điện áp kích (gate trigger voltage) nhỏ để kích hoạt, thường khoảng 1.3V.
• Khả năng tự phục hồi: Khi gặp sự cố quá dòng, linh kiện có thể tự phục hồi và trở lại trạng thái hoạt động bình thường sau khi sự cố được khắc phục.
• Kích thước nhỏ gọn: Với thiết kế nhỏ gọn, ACS108-5SN rất lý tưởng cho các mạch cần tối ưu hóa không gian.

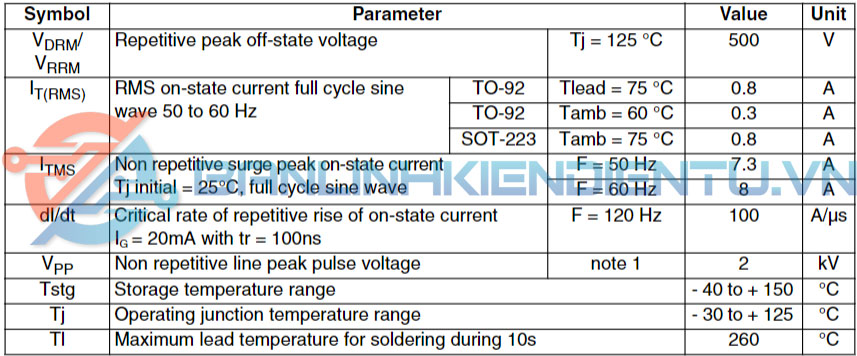

Thông số kỹ thuật ACS108-5SN

• Dòng điện tải tối đa (IT RMS): 0.8A.
• Điện áp ngược cực đại (VDRM): 500V.
• Điện áp kích cổng (VGT): 1.3V.
• Dòng điện kích cổng (IGT): 10mA.
• Nhiệt độ hoạt động: Từ -40°C đến +150°C.
• Thiết kế: Dạng SOT-223, dễ dàng lắp đặt và tích hợp trong các mạch điện tử.

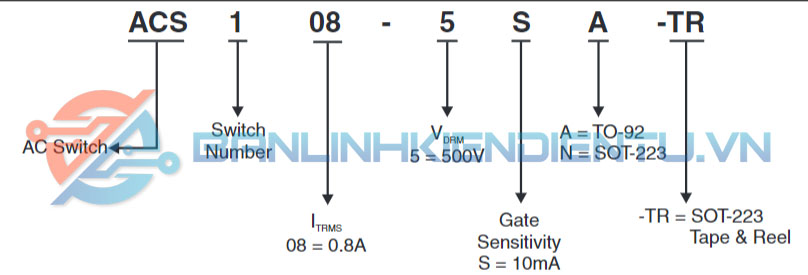

Cách đọc mã linh kiện ACS108-5SN

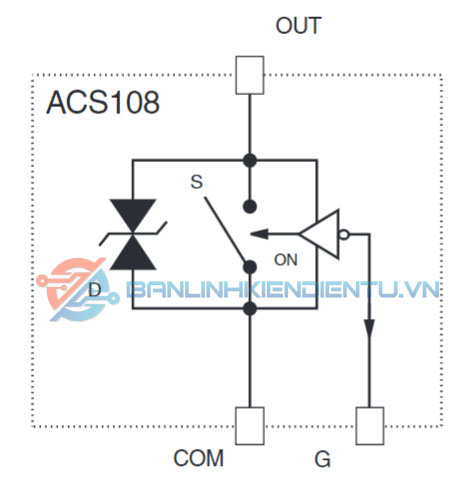

Sơ đồ khối ACS108-5SN

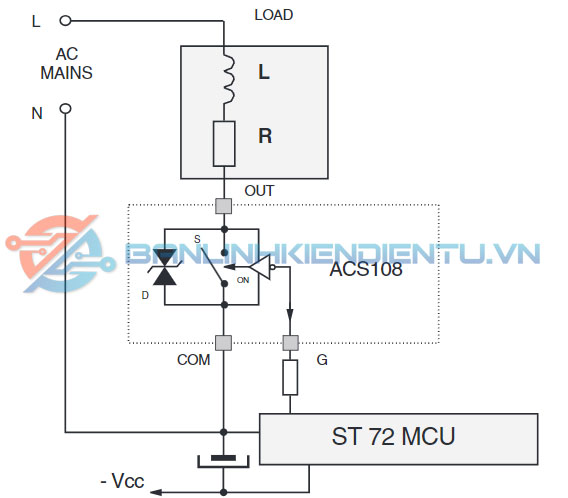

Ứng dụng ACS108-5SN

• Điều khiển đèn chiếu sáng: ACS108-5SN thường được sử dụng trong các mạch điều chỉnh độ sáng đèn, giúp người dùng thay đổi độ sáng một cách mượt mà.
• Điều khiển động cơ nhỏ: Linh kiện này cũng được sử dụng để điều khiển động cơ công suất nhỏ, như quạt hay bơm nước mini.
• Điều khiển rơ-le: ACS108-5SN có thể điều khiển rơ-le trong các ứng dụng tự động hóa, giúp điều khiển mạch AC một cách an toàn.
• Thiết bị gia dụng: Triac này thường xuất hiện trong các thiết bị gia dụng yêu cầu điều khiển nguồn AC cho các tải nhỏ.
• Mạch điện tử: Dùng trong các mạch điện tử yêu cầu điều khiển chính xác dòng điện AC với công suất nhỏ.

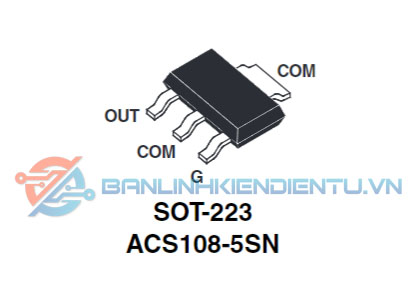

Sơ đồ chân ACS108-5SN

Kích thước ACS108-5SN

Xem thêm: Nhiều loại triac khác tại đây

Datasheet ACS108-5SN
