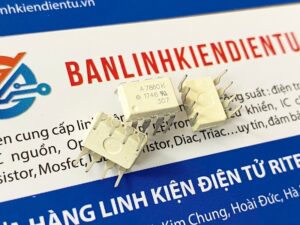

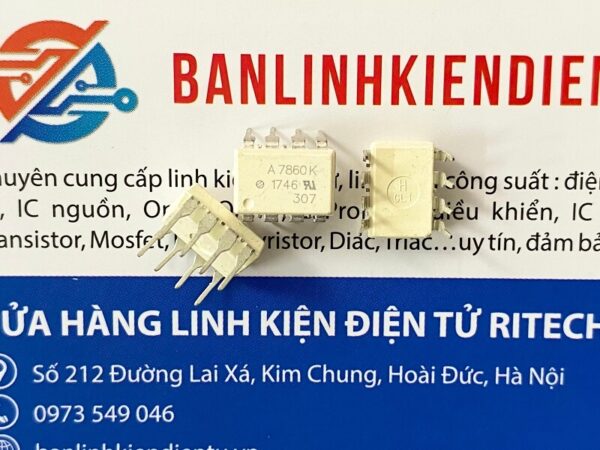

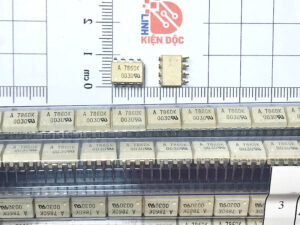

A7860K, A7860, A7860N, A7860L, HCPL-7860 DIP-8

Bảng thông số Opto HCPL-7860K

Sơ đồ chân HCPL-7860K

Bảng mô tả chân Opto HCPL-7860K

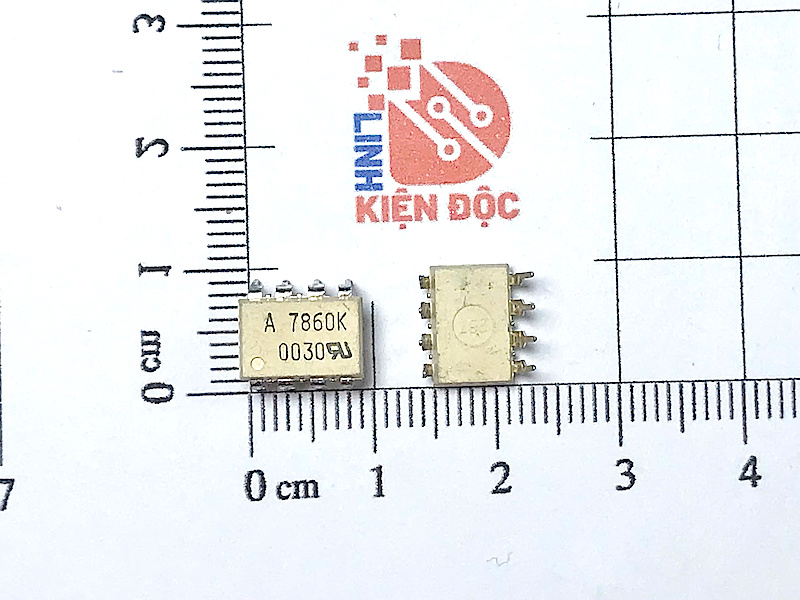

Kích thước Opto HCPL-7860K

Sơ đồ mạch ứng dụng Opto A7860K

Mạch điển hình

Cảm biến dòng điện kỹ thuật số
Như theo hình dưới đây, việc sử dụng Bộ chuyển đổi A/D 2 chip biệt lập để cảm biến dòng điện có thể đơn giản như kết nối điện trở cảm biến dòng điện hoặc shunt với đầu vào và đọc dữ liệu đầu ra thông qua giao diện đầu ra nối tiếp 3 dây. Bằng cách chọn điện trở shunt thích hợp, bất kỳ phạm vi dòng điện nào cũng có thể được theo dõi, từ dưới 1 A đến hơn 100 A. Hiệu suất thậm chí còn tốt hơn nữa có thể đạt được bằng cách tận dụng đầy đủ các tính năng tiên tiến hơn của Bộ chuyển đổi A/D biệt lập, chẳng hạn như mạch kích hoạt trước, có thể giảm thời gian chuyển đổi xuống dưới 1 μs, bộ phát hiện quá phạm vi nhanh để phát hiện nhanh các mạch ngắn, các chế độ chuyển đổi khác nhau cung cấp nhiều độ phân giải/tốc độ đánh đổi, chế độ hiệu chuẩn bù trừ để loại bỏ độ lệch ban đầu khỏi các phép đo và bộ phát hiện ngưỡng có thể điều chỉnh để phát hiện các điều kiện quá tải không phải mạch ngắn.

Mạch được đề xuất

Nguồn điện và Bypass

CHẾ ĐỘ BYPASS UPS LÀ GÌ ?

Chế độ Bypass UPS tức là chế độ mà UPS cấp điện trực tiếp từ nguồn điện cho tải mà không thông qua bo mạch. Lúc này điện từ lưới điện qua chế độ Bypass UPS (dây dẫn) rồi cho ra thẳng luôn thiết bị.

Mạch ứng dụng được đề xuất được hiển thị trong theo hình. Nguồn điện nổi (trong nhiều ứng dụng có thể là nguồn điện giống như nguồn điện được sử dụng để điều khiển bóng bán dẫn công suất phía cao) được điều chỉnh đến 5 V bằng cách sử dụng điốt zener đơn giản (D1); giá trị của điện trở R1 nên được chọn để cung cấp đủ dòng điện từ nguồn điện nổi hiện có. Điện áp từ điện trở cảm biến dòng điện hoặc shunt (Rsense) được áp dụng cho đầu vào của HCPL-7860/HCPL-786J (U2) thông qua bộ lọc chống răng cưa RC (R2 và C2). Và cuối cùng, xung nhịp đầu ra và dữ liệu của bộ điều biến bị cô lập được kết nối với IC giao diện kỹ thuật số. Mặc dù mạch ứng dụng tương đối đơn giản, nhưng cần tuân theo một số khuyến nghị để đảm bảo hiệu suất tối ưu.
Nguồn điện cho bộ điều biến bị cô lập thường được lấy từ cùng nguồn điện được sử dụng để cấp nguồn cho mạch điều khiển cổng bóng bán dẫn công suất. Nếu cần nguồn điện chuyên dụng, trong nhiều trường hợp, có thể thêm một cuộn dây bổ sung trên máy biến áp hiện có. Nếu không, có thể sử dụng một số loại nguồn cung cấp cách ly đơn giản, chẳng hạn như máy biến áp cấp nguồn theo đường dây hoặc bộ chuyển đổi DC-DC tần số cao. Một bộ điều chỉnh ba đầu cuối 78L05 giá rẻ cũng có thể được sử dụng để giảm điện áp cung cấp nổi xuống 5 V. Để giúp làm giảm nhiễu hoặc gợn sóng của nguồn cung cấp tần số cao, có thể sử dụng điện trở hoặc cuộn cảm nối tiếp với đầu vào của bộ điều chỉnh để tạo thành bộ lọc thông thấp với tụ điện bypass đầu vào của bộ điều chỉnh. Như thể hiện trong Hình 17, tụ điện bypass 0,1 μF (C1 và C3) phải được đặt càng gần chân nguồn cung cấp đầu vào và đầu ra của bộ điều biến cách ly (U2) càng tốt. Tụ điện bypass là cần thiết vì bản chất kỹ thuật số tốc độ cao của các tín hiệu bên trong bộ điều biến cách ly. Một tụ điện bypass 0,01 μF (C2) cũng được khuyến nghị ở đầu vào do bản chất tụ điện chuyển mạch của mạch đầu vào. Tụ điện bỏ qua đầu vào cũng là một phần của bộ lọc chống răng cưa, được khuyến nghị để ngăn tiếng ồn tần số cao chuyển thành răng cưa xuống tần số thấp hơn và gây nhiễu tín hiệu đầu vào.
