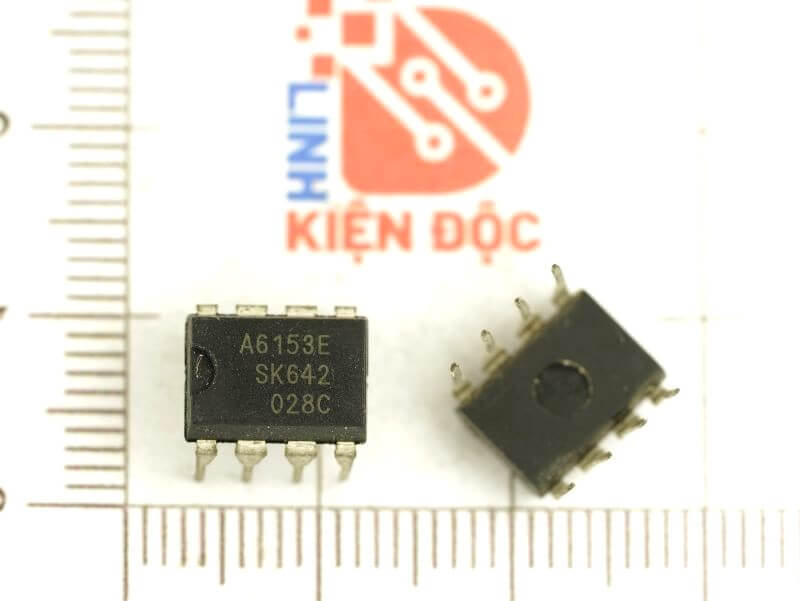

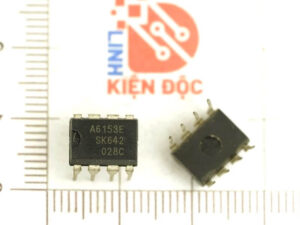

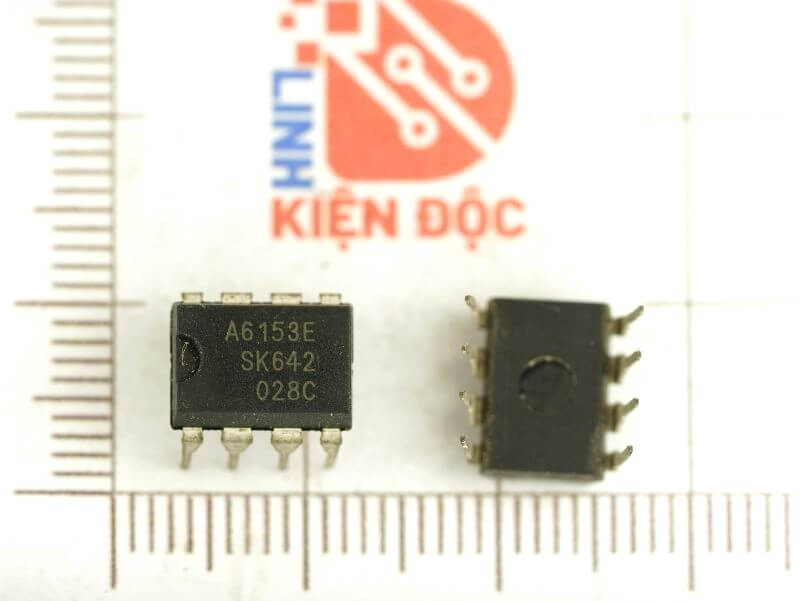

A6153E, STR A6153E IC nguồn DIP-8

Giới thiệu về STR A6153E

STR-A6153E là một IC điều khiển nguồn tích hợp (Switching Regulator IC) được thiết kế cho các ứng dụng chuyển đổi nguồn AC-DC. Nó thuộc dòng STR-A6100 của Sanken Electric và thường được sử dụng trong các bộ nguồn chuyển mạch (SMPS – Switch Mode Power Supply) với công suất thấp đến trung bình. STR-A6153E có tích hợp các tính năng an toàn và bảo vệ, giúp tối ưu hóa hiệu suất và độ tin cậy của các thiết bị điện tử.

Đặc điểm STR A6153E

• MOSFET tích hợp: STR-A6153E tích hợp MOSFET công suất cao bên trong, giảm thiểu số lượng linh kiện ngoại vi và giúp đơn giản hóa thiết kế mạch nguồn.
• Điều khiển chế độ dòng PWM: IC này sử dụng kỹ thuật điều khiển PWM (Pulse Width Modulation), giúp quản lý hiệu quả việc chuyển đổi năng lượng và cung cấp dòng điện ổn định cho tải.
• Bảo vệ quá dòng (OCP): STR-A6153E có tích hợp tính năng bảo vệ quá dòng để ngăn ngừa các tình trạng quá tải dòng, bảo vệ MOSFET bên trong và mạch nguồn.
• Bảo vệ quá áp (OVP): Khi phát hiện điện áp đầu ra quá mức cho phép, IC sẽ tự động kích hoạt chế độ bảo vệ.
• Bảo vệ quá nhiệt (OTP): IC sẽ tự động ngắt hoạt động khi nhiệt độ vượt quá ngưỡng an toàn, đảm bảo an toàn và độ tin cậy lâu dài cho hệ thống.
• Chế độ tiết kiệm năng lượng: Ở chế độ không tải hoặc tải nhẹ, STR-A6153E chuyển sang chế độ hoạt động tiết kiệm năng lượng, giúp giảm điện năng tiêu thụ không cần thiết.

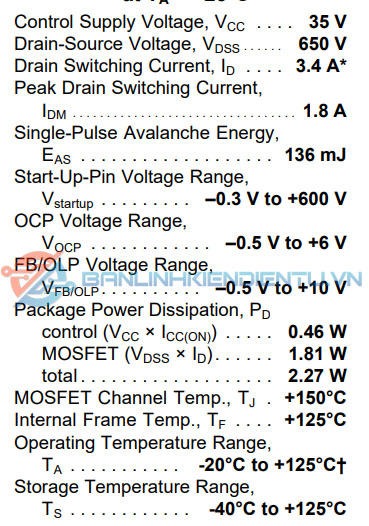

Thông số kỹ thuật STR A6153E

• Điện áp đầu vào: IC này hoạt động với dải điện áp đầu vào từ 85V đến 265V AC, cho phép sử dụng trên phạm vi toàn cầu.
• Công suất đầu ra: STR-A6153E có thể cung cấp công suất đầu ra lên đến 30W với tải tiêu chuẩn.
• Tần số chuyển mạch: Tần số chuyển mạch của IC thường trong khoảng 67 kHz, giúp tối ưu hóa hiệu suất và giảm thiểu nhiễu EMI.
• Tích hợp MOSFET: MOSFET bên trong có khả năng chịu đựng điện áp lên đến 650V, cho phép sử dụng trong các ứng dụng yêu cầu điện áp cao.

Ứng dụng STR A6153E

• Bộ nguồn chuyển mạch (SMPS): STR-A6153E là lựa chọn phổ biến trong các thiết kế nguồn chuyển mạch có công suất từ thấp đến trung bình, chẳng hạn như các bộ nguồn của TV, đầu DVD, và các thiết bị điện tử tiêu dùng khác.
• Nguồn cho thiết bị điện gia dụng: IC này thường được tích hợp trong các bộ nguồn của các thiết bị điện gia dụng như lò vi sóng, máy giặt, và điều hòa không khí.
• Hệ thống viễn thông và thiết bị văn phòng: Nó cũng được sử dụng trong các thiết bị viễn thông, bộ chuyển đổi nguồn AC-DC cho máy in, máy tính, và các thiết bị văn phòng khác.
• Nguồn cung cấp cho các thiết bị điện tử nhỏ: STR-A6153E thường được tích hợp trong các nguồn cung cấp cho các hệ thống điện tử nhỏ gọn yêu cầu hiệu suất cao và ổn định.

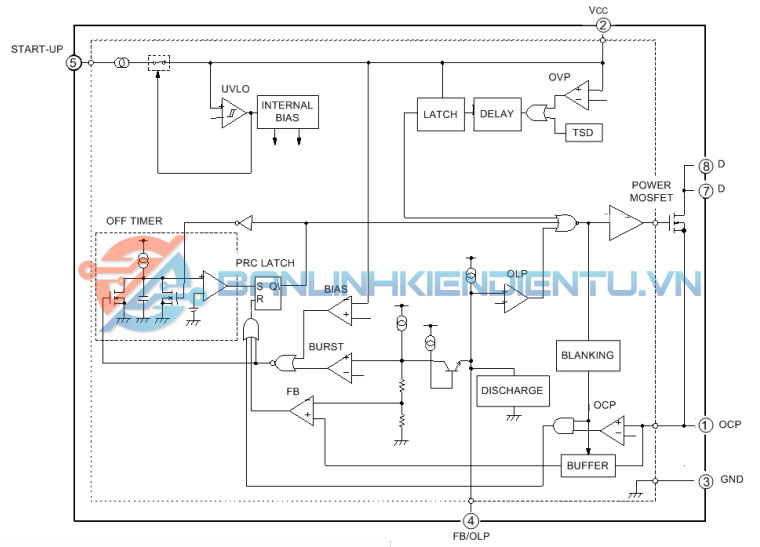

Sơ đồ khối STR A6153E

Kích thước STR A6153E

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet STR A6153E
