A4661L, HCPL-4661, HP4661 Opto SOP-8

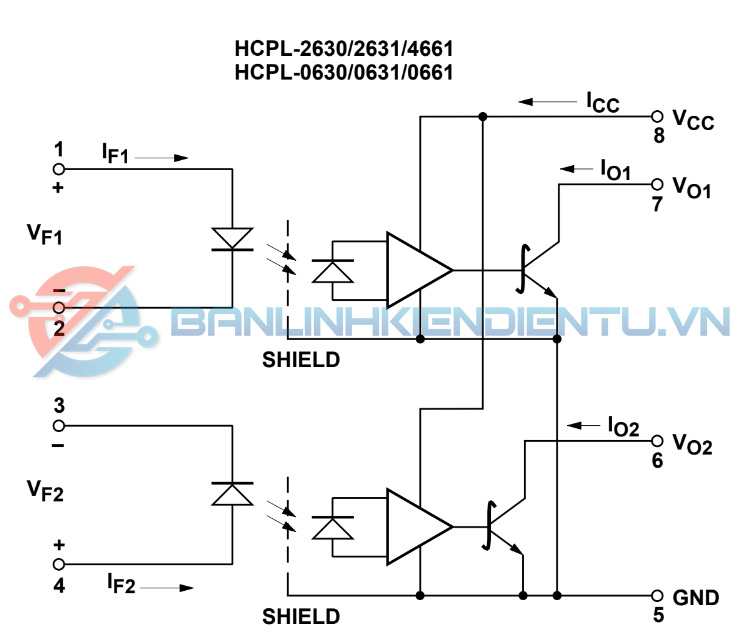

• HCPL-4661 là cổng ghép nối quang học kết hợp điốt phát sáng GaAsP và bộ tách sóng quang tích hợp độ lợi cao. Đầu vào kích hoạt cho phép máy dò được kích hoạt
• Đầu ra của IC dò là một bóng bán dẫn kẹp Schottky cực thu hở. Tấm chắn bên trong cung cấp thông số kỹ thuật miễn nhiễm nhất thời ở chế độ chung được đảm bảo là 10.000 V/µs đối với HCPL-4611
• Các thông số vận hành ac và dc của bộ ghép quang được đảm bảo từ -40°C đến +85°C cho phép hiệu suất hệ thống không gặp sự cố
• Tốc độ cao: 10 MBd điển hình
• Tương thích LSTTL/TTL
• Khả năng dòng điện đầu vào thấp: 5 mA
• Đảm bảo hiệu suất ac và dc trên nhiệt độ: -40°C đến +85°C

Ứng dụng Opto HCPL-4661

• Bộ thu dòng biệt lập
• Giao diện máy tính-ngoại vi
• Giao diện hệ thống vi xử lý
• Cách ly kỹ thuật số cho chuyển đổi A/D, D/A
• Chuyển đổi nguồn điện
• Cách ly đầu vào/đầu ra của thiết bị
• Loại bỏ vòng lặp mặt đất
• Thay thế máy biến áp xung
• Cách ly Transistor công suất trong bộ truyền động động cơ
• Cách ly hệ thống logic tốc độ cao

Kích thước Opto HCPL-4661

Bảng thông số Opto HCPL-4661

Ảnh thực tế Opto HCPL-4661
