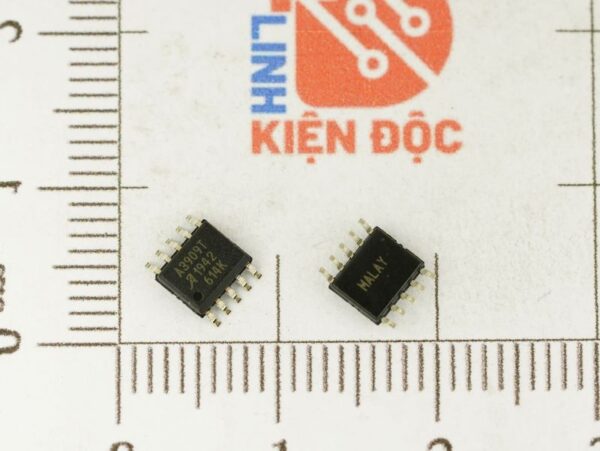

A3909T A3909 A3909GLNTR-T IC điều khiển Motor SOP-10
28,000₫
Mã sản phẩm: A3909T
Loại linh kiện: IC
Kiểu chân: SOP-10
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Giới thiệu IC A3909T
- A3909T là IC điều khiển động cơ cầu kép, được thiết kế cho các ứng dụng nguồn trung bình 12V. Các đầu ra được định mức để hoạt động trong phạm vi nguồn điện từ 4V đến 18V và có khả năng lên tới 1A mỗi pha. Có thể song song các đầu ra cho các ứng dụng động cơ DC đơn có cường độ dòng điện cao hơn.
- Bốn đầu vào (IN1 đến IN4) có thể điều khiển động cơ DC ở các chế độ tiến, lùi, phanh và dừng hoặc động cơ bước lưỡng cực ở chế độ toàn bước và nửa bước.
- A3909 được cung cấp dưới dạng gói MSOP 10 chân có miếng tản nhiệt lộ ra (hậu tố LY) và SSOP 10 chân (hậu tố LN) cho các ứng dụng hàn sóng. Cả hai gói đều không chứa chì (Pb) với khung chì mạ thiếc mờ 100%.
Thông số kỹ thuật IC A3909T
Sơ đồ chân IC A3909T
| Number | Name | Function |
| 1 | IN1 | Logic input |
| 2 | IN2 | Logic input |
| 3 | VBB | Input supply |
| 4 | IN3 | Logic input |
| 5 | IN4 | Logic input |
| 6 | OUT4 | Motor terminal |
| 7 | OUT3 | Motor terminal |
| 8 | GND | Ground |
| 9 | OUT2 | Motor terminal |
| 10 | OUT1 | Motor terminal |
Sơ đồ khối chức năng IC A3909T
Xem thêm: Các mã IC khác
Kích thước chân IC A3909T
Datasheet IC A3909T
