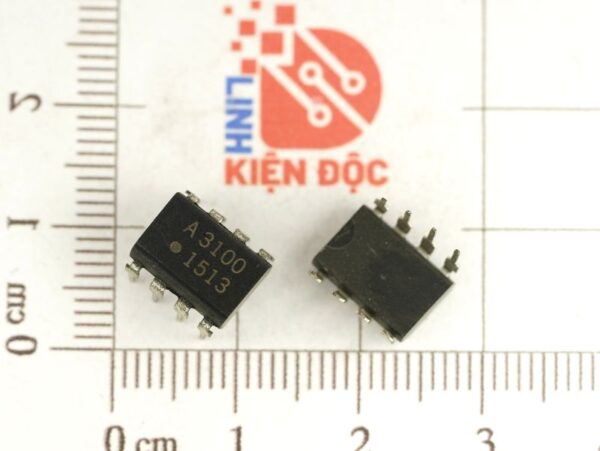

banlinhkiendientu.vn chuyên cung cấp Opto A3100 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng
Mô tả Opto HCPL-3100
- HCPL-3100bao gồm một đèn LED* được ghép nối quang học với một mạch tích hợp có tầng đầu ra nguồn. Các bộ ghép quang này phù hợp để điều khiển MOSFET công suất và IGBT được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Dải điện áp hoạt động cao của tầng đầu ra cung cấp khả năng truyền động điện áp theo yêu cầu của các thiết bị điều khiển cổng. Điện áp và dòng điện được cung cấp bởi các bộ ghép quang này cho phép giao tiếp trực tiếp với thiết bị nguồn mà không cần tầng khuếch đại trung gian.
- Dòng điện đầu ra cao: IO1 and IO2 (0.4 A Peak, 0.1 A Continuous)
- Loại bỏ chế độ chung tối thiểu (CMR) 1,5 kV/µs ở VCM = 600 V
- Phạm vi VCC hoạt động rộng (15 đến 30 Volt)
- Tốc độ cao: Độ trễ lan truyền điển hình 1 µs
Ứng dụng HCPL-3100
- Ổ đĩa cổng
- MOSFET/IGBT cách ly
- Bộ truyền động động cơ AC và DC
- Biến tần công nghiệp đa năng
- Cung cấp điện liên tục
Sơ đồ chức năng HCPL-3100
Sơ đồ mạch HCPL-3100
Kích thước HCPL-3100
Bảng thông số HCPL-3100
Sơ đồ mạch ứng dụng điển hình HCPL-3100
Trong quá trình chuyển đổi chuyển mạch, các bóng bán dẫn đầu ra Q1 và Q2 của HCPL-3100/3101 có thể dẫn dòng điện lớn. Hình trên mô tả một thiết kế mạch được khuyến nghị hiển thị điện trở giới hạn dòng điện R2 cần thiết để tránh làm hỏng các bóng bán dẫn đầu ra Q1 và Q2. (Xem Lưu ý 7.) Tụ điện rẽ nhánh C1 cũng được khuyên dùng để giảm nhiễu nguồn điện.
