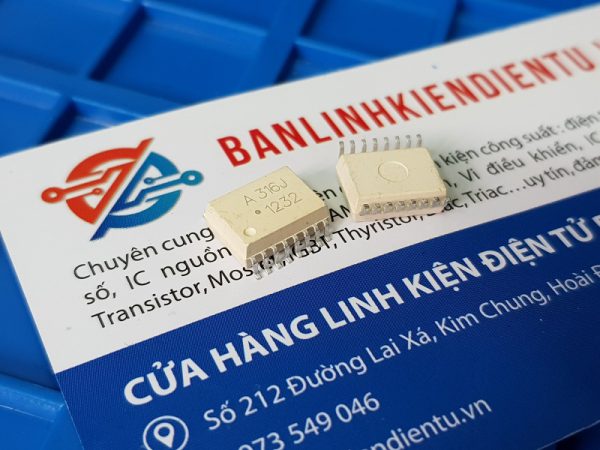

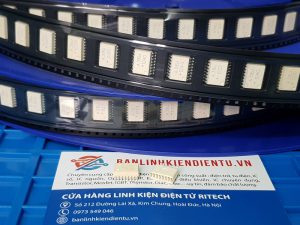

A 316J, HCPL-316J, A316J Opto Driver SOP-16 hàng nhập khẩu
35,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
banlinhkiendientu.vn là đơn vị chuyên cung cấp Opto A316J với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.
Giới thiệu về Opto A316J
A 316J là một thiết bị điều khiển công suất tích hợp cao, kết hợp tất cả các thành phần cần thiết cho mạch ổ đĩa cổng IGBT hoàn chỉnh, tách biệt với bảo vệ lỗi và phản hồi vào một gói SOP-16.
Các mức logic đầu vào TTL cho phép giao diện trực tiếp với vi điều khiển và tầng đầu ra công suất được cách ly quang học điều khiển các IGBT có xếp hạng công suất lên tới 150 A và 1200 V.
Liên kết quang bên trong tốc độ cao giảm thiểu độ trễ lan truyền giữa vi điều khiển và IGBT trong khi cho phép hai hệ thống hoạt động ở mức chênh lệch điện áp chế độ chung rất lớn thường thấy trong các ổ đĩa động cơ công nghiệp và các ứng dụng chuyển mạch điện khác.
Trình điều khiển cổng IGBT tích hợp này được thiết kế để tăng hiệu suất và độ tin cậy của ổ đĩa động cơ mà không tốn chi phí, kích thước và độ phức tạp của một thiết kế rời rạc.
Hai điốt phát sáng và hai mạch tích hợp được đặt trong cùng một gói SOP-16 cung cấp mạch điều khiển đầu vào, tầng công suất đầu ra và hai kênh quang.
IC đệm đầu vào được thiết kế theo quy trình lưỡng cực, trong khi IC dò đầu ra được thiết kế được sản xuất trên quy trình BiCMOS / Power DMOS điện áp cao.
Đường dẫn tín hiệu quang chuyển tiếp, như được chỉ ra bởi LED1, truyền tín hiệu điều khiển cổng. Đường dẫn tín hiệu quang trở lại, như được chỉ ra bởi LED2, truyền tín hiệu phản hồi trạng thái lỗi.
Cả hai kênh quang được điều khiển hoàn toàn bởi các IC đầu vào và đầu ra tương ứng, làm cho ranh giới cách ly bên trong trở nên trong suốt đối với vi điều khiển.
Trong hoạt động bình thường, tín hiệu điều khiển cổng đầu vào điều khiển trực tiếp cổng IGBT thông qua IC dò đầu ra bị cô lập. LED2 vẫn tắt và chốt lỗi trong IC bộ đệm đầu vào bị vô hiệu hóa.
Khi phát hiện ra lỗi IGBT, IC phát hiện đầu ra ngay lập tức bắt đầu trình tự tắt máy của Soft, giảm dòng IGBT về 0 theo cách có kiểm soát để tránh thiệt hại IGBT tiềm ẩn từ quá áp cảm ứng. Đồng thời, trạng thái lỗi này được truyền trở lại đầu vào. IC đệm thông qua LED2, trong đó chốt lỗi vô hiệu hóa đầu vào điều khiển cổng và đầu ra lỗi thấp hoạt động cảnh báo cho vi điều khiển.
Trong quá trình bật nguồn, tính năng Khóa dưới điện áp (UVLO) ngăn việc áp dụng điện áp cổng không đủ cho IGBT, bằng cách buộc đầu ra HCPL-316J. Khi đầu ra ở trạng thái cao, tính năng phát hiện DESAT (VCE) của HCPL-316J cung cấp bảo vệ IGBT. Do đó, UVLO và DESAT hoạt động cùng nhau để cung cấp bảo vệ IGBT liên tục
Kích thước A316J
Sơ đồ chân của opto Drive A 316J
Thông số kĩ thuật A316J
- Nhiệt độ hoạt động (Ta): -40°C đến 100°C
- Điện áp cung cấp đầu vào (Vcc1): 4.5V đến 5.5V
- Tổng điện áp cung cấp đầu ra (Vcc2 – Vee): 15V đến 30V
- Điện áp cung cấp đầu ra âm (Ve – Vee): 0V đến 15V
- Điện áp đầu ra tích cực (Vcc2-Ve): 15V đến 30 – (Ve-Vee)V.
Sơ đồ mạch ứng dụng ghép nối Opto A316J
Sơ đồ mạch ứng dụng điển hình A316J
Mạch truyền động cổng được bảo vệ khử bão hòa điển hình, không đảo ngược
HCPL-316J là trình điều khiển cổng thông minh, dễ sử dụng, giúp bảo vệ lỗi IGBT VCE nhỏ gọn, giá cả phải chăng và dễ thực hiện. Các tính năng như đầu vào có thể định cấu hình của người dùng, phát hiện VCE tích hợp, khóa dưới điện áp (UVLO), tắt IGBT “mềm” và phản hồi lỗi cách ly mang lại tính linh hoạt và mạch điện tối đa cho thiết kế sự bảo vệ.
Sơ đồ mạch ứng dụng được đề xuất
Sơ đồ mạch ứng dụng đề xuất A316J
HCPL-316J có cả đầu vào điều khiển cổng đảo ngược và không đảo, đầu vào đặt lại hoạt động ở mức thấp và đầu ra lỗi bộ thu hở phù hợp cho các ứng dụng ‘OR’ có dây. Mạch ứng dụng được đề xuất trong hình trên minh họa cách triển khai ổ đĩa cổng điển hình bằng cách sử dụng HCPL-316J. Bốn tụ điện rẽ nhánh cung cấp (0,1 μF) cung cấp dòng điện tức thời lớn cần thiết trong quá trình chuyển đổi chuyển mạch. Do tính chất nhất thời của dòng điện sạc nên nguồn điện có dòng điện thấp (5 mA) là đủ. Diode desat và tụ điện 100 pF là các thành phần bên ngoài cần thiết cho mạch phát hiện lỗi. Điện trở cổng (10 Ω) dùng để hạn chế dòng điện tích cổng và gián tiếp điều khiển thời gian tăng và giảm điện áp của bộ thu IGBT. Đầu ra lỗi của bộ thu hở có điện trở kéo lên thụ động 3,3 kΩ và tụ lọc 330 pF. Điện trở kéo xuống 47 kΩ trên VOUT cung cấp điện áp đầu ra mức cao (VOH) dễ dự đoán hơn. Trong ứng dụng này, trình điều khiển cổng IGBT sẽ tắt khi phát hiện lỗi và sẽ không tiếp tục chuyển đổi cho đến khi bộ vi điều khiển áp dụng tín hiệu đặt lại.
