9114 PS9114 Opto quang SOP-5

Giới thiệu về PS9114

PS9114 là một optocoupler tốc độ cao, tiêu thụ điện năng thấp, lý tưởng cho các ứng dụng yêu cầu cách ly tín hiệu điện áp cao và truyền tín hiệu nhanh. Với khả năng hoạt động ổn định trong các môi trường khắc nghiệt và chống nhiễu điện từ tốt, PS9114 được sử dụng rộng rãi trong các hệ thống nguồn cấp chuyển đổi, điều khiển động cơ, và các ứng dụng công nghiệp.

Đặc điểm PS9114

• Tốc độ truyền dữ liệu cao: PS9114 hỗ trợ tốc độ truyền dữ liệu lên đến 10 Mbps, làm cho nó phù hợp cho các ứng dụng yêu cầu truyền dữ liệu nhanh giữa các mạch điều khiển và mạch công suất.
• Cách ly điện áp cao: Optocoupler này có khả năng cách ly điện áp cao lên đến 3750 Vrms, giúp bảo vệ các mạch điều khiển khỏi sự cố điện áp cao hoặc nhiễu điện từ.
• Tiêu thụ năng lượng thấp: Nhờ sử dụng công nghệ CMOS, PS9114 tiêu thụ năng lượng thấp, làm tăng hiệu suất và giảm tải nhiệt trong các hệ thống điện tử.
• Chống nhiễu tốt: Với thiết kế cách ly quang học và khả năng chống nhiễu xuyên kênh, PS9114 bảo vệ các hệ thống điện tử khỏi nhiễu điện từ (EMI) và nhiễu xuyên qua các mạch điện khác.
• Hoạt động ổn định trong môi trường khắc nghiệt: PS9114 có thể hoạt động trong dải nhiệt độ rộng từ -40°C đến +100°C, giúp nó phù hợp cho các ứng dụng công nghiệp và các môi trường khắc nghiệt khác.

Thông số kỹ thuật PS9114

• Tốc độ truyền dữ liệu: Lên đến 10 Mbps
• Điện áp cách ly: 3750 Vrms
• Thời gian trễ lan truyền (tPHL/tPLH): Khoảng 100 ns
• Điện áp cung cấp (Vcc): 3.3V hoặc 5V
• Dòng tiêu thụ: Tiêu thụ điện năng thấp, nhờ sử dụng công nghệ CMOS
• Nhiệt độ hoạt động: -40°C đến +100°C

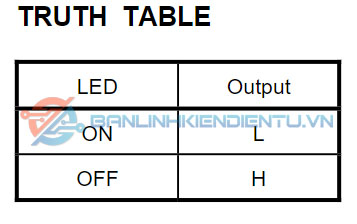

Bảng sự thật PS9114

Ứng dụng PS9114

• Nguồn cấp chuyển đổi (SMPS): PS9114 được sử dụng trong các mạch phản hồi của bộ nguồn chuyển đổi để cách ly tín hiệu điều khiển từ đầu ra với các mạch điều khiển.
• Điều khiển động cơ: Trong các hệ thống điều khiển động cơ, PS9114 được dùng để cách ly tín hiệu điều khiển từ vi điều khiển hoặc các mạch logic với mạch công suất.
• Truyền dữ liệu tốc độ cao: PS9114 phù hợp cho các ứng dụng truyền thông dữ liệu tốc độ cao, bao gồm giao diện số và các hệ thống yêu cầu tốc độ truyền nhanh.
• Thiết bị y tế và đo lường: Được sử dụng trong các thiết bị y tế và hệ thống đo lường nhờ khả năng cách ly và chống nhiễu tốt, đảm bảo an toàn cho người dùng và độ chính xác của hệ thống.
• Ứng dụng trong công nghiệp: PS9114 có thể được sử dụng trong các hệ thống điều khiển công nghiệp, nơi yêu cầu cách ly tín hiệu giữa mạch điều khiển và mạch công suất cao.

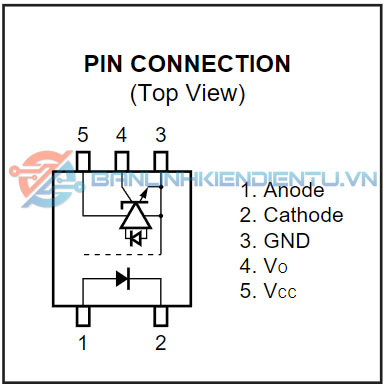

Sơ đồ chân PS9114

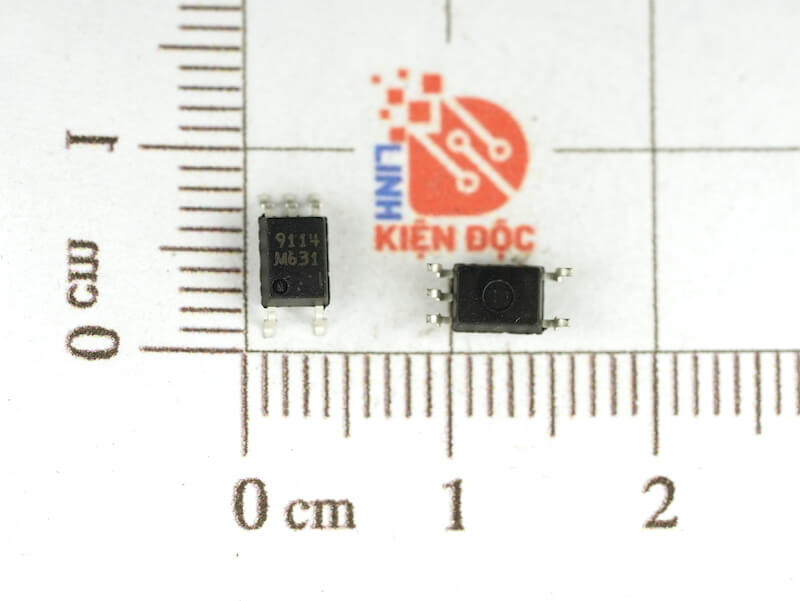

Kích thước PS9114

Xem thêm: Nhiều sản phẩm Opto khác Tại đây

Datasheet PS9114
