7MBR100U4B120-50 IGBT Fuji 100A-1200V Tháo Máy

Giới thiệu

7MBR100U4B120-50 là một module IGBT do Fuji Electric sản xuất, được thiết kế để sử dụng trong các ứng dụng yêu cầu công suất cao như điều khiển động cơ lớn, biến tần, và các hệ thống điện tử công nghiệp. Module này có khả năng xử lý dòng điện lên đến 100A và điện áp tối đa 1200V, đảm bảo hoạt động ổn định và đáng tin cậy trong các môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật chính

• Loại linh kiện: IGBT Module
• Dòng điện định mức (IC): 100A
• Điện áp cực đại (VCE): 1200V
• Điện áp cổng tối đa (VGE): ±20V
• Tần số chuyển mạch: Thích hợp với dải tần số từ 1kHz đến 20kHz, tùy thuộc vào ứng dụng.
• Kiểu đóng gói: Module dạng Dual với IGBT và diode hồi tiếp tích hợp trong cùng một vỏ, giúp tối ưu hóa không gian và tăng cường độ bền cơ học.

Đặc điểm nổi bật

• Khả năng chịu tải và điện áp cao: Với dòng điện 100A và điện áp 1200V, module này đáp ứng tốt các yêu cầu của các ứng dụng công suất lớn, như điều khiển động cơ và biến tần công nghiệp.
• Hiệu suất chuyển mạch cao: Module 7MBR100U4B120-50 được thiết kế để tối ưu hóa quá trình chuyển mạch, giúp giảm thiểu tổn thất công suất và nâng cao hiệu suất tổng thể của hệ thống.
• Tích hợp diode hồi tiếp nhanh: Diode hồi tiếp trong module giúp bảo vệ IGBT khỏi các xung điện áp ngược và giảm thiểu tổn thất khi chuyển mạch.
• Bảo vệ tích hợp: Bao gồm các tính năng bảo vệ như quá nhiệt, quá dòng, và quá áp, giúp đảm bảo an toàn và độ tin cậy cho thiết bị.

Ứng dụng

• Biến tần công nghiệp: Module này được sử dụng trong các hệ thống biến tần để điều chỉnh điện áp và tần số, giúp điều khiển tốc độ và mô-men xoắn của động cơ.
• Điều khiển động cơ: Thích hợp cho các hệ thống điều khiển động cơ công suất lớn trong các ứng dụng công nghiệp như máy móc sản xuất, hệ thống băng tải, và máy nén khí.
• Thiết bị điện công nghiệp: Sử dụng trong các thiết bị như máy hàn, máy cắt, và các hệ thống điều khiển tự động cần hiệu suất ổn định và đáng tin cậy.
• Hệ thống năng lượng tái tạo: Được sử dụng trong các hệ thống điện mặt trời và điện gió, nơi yêu cầu xử lý công suất lớn với độ tin cậy cao.

Cấu trúc và lắp đặt

• Cấu trúc module: 7MBR100U4B120-50 bao gồm các IGBT và diode hồi tiếp tích hợp trong một module duy nhất, giúp giảm thiểu số lượng linh kiện cần thiết và tăng độ bền của hệ thống.
• Lắp đặt: Module được thiết kế để dễ dàng lắp đặt và tích hợp vào các hệ thống công nghiệp. Đảm bảo rằng hệ thống tản nhiệt được thiết kế đúng cách để tránh quá nhiệt và kéo dài tuổi thọ của module.

Nguyên lý hoạt động

• • Chuyển mạch ON/OFF: Khi điện áp cổng (VGE) được áp dụng và vượt qua ngưỡng, IGBT sẽ bật (ON), cho phép dòng điện chạy từ Collector đến Emitter. Khi VGE bị ngắt hoặc giảm dưới ngưỡng, IGBT sẽ tắt (OFF), ngăn dòng điện chạy qua.
  • Diode hồi tiếp: Diode hồi tiếp tích hợp giúp bảo vệ IGBT khỏi các xung điện áp ngược và đảm bảo hoạt động ổn định trong các ứng dụng yêu cầu chuyển mạch nhanh.
  • Bảo vệ: Module tích hợp các mạch bảo vệ để ngăn ngừa các sự cố như quá nhiệt, quá dòng, và quá áp, giúp tăng cường độ tin cậy và tuổi thọ của module.

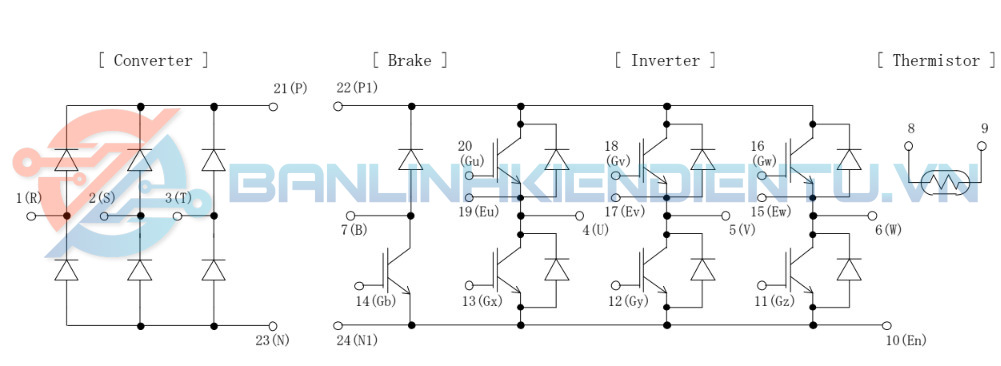

Sơ đồ mạch cấu tạo

Kích thước

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của 7MBR100U4B120-50
