78LR05 IC Chức Năng 150mA/5V TO-251-5

Giới thiệu về IC 78LR05

L78LR05 là IC ổn áp thực hiện chức năng tạo tín hiệu đặt lại khi BẬT/ TẮT nguồn điện của hệ thống máy vi tính. L78LR05 thuận tiện cho hệ thống ắc quy dự phòng khi mất điện. Ngưỡng reset điện áp VRT được xếp như hình dưới đây.

Đặc trưng kỹ thuật

• Đầu ra 5V, 150mA
• Có khả năng tạo tín hiệu reset máy vi tính
• Không cần mạch chuyển mạch điều chỉnh pin ở chế độ pin dự phòng (Dòng rò đầu ra: 2µA trở xuống)
• Một tụ điện bên ngoài có thể được sử dụng để thiết lập thời gian trễ đầu ra reset. Áp dụng cho nguồn điện của máy vi tính CMOS, NMOS
• Đặc biệt thích hợp để sử dụng làm bộ điều chỉnh tích hợp cho hệ thống máy vi tính
• Bộ nguồn TP-5H cỡ nhỏ cho phép thiết bị được thiết kế nhỏ gọn
• Công suất tiêu tán cho phép có thể tăng lên bằng cách gắn trên bo mạch trên bề mặt. – Có khả năng được gắn theo nhiều phương pháp khác nhau vì có sẵn nhiều phiên bản tạo chì khác nhau
• Bộ bảo vệ trên chip (bộ hạn chế quá dòng, bộ bảo vệ ASO, bộ bảo vệ nhiệt)

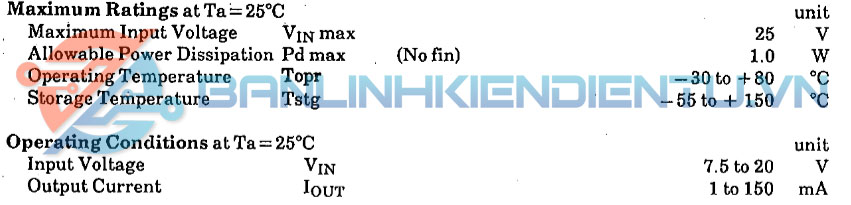

Thông số kỹ thuật

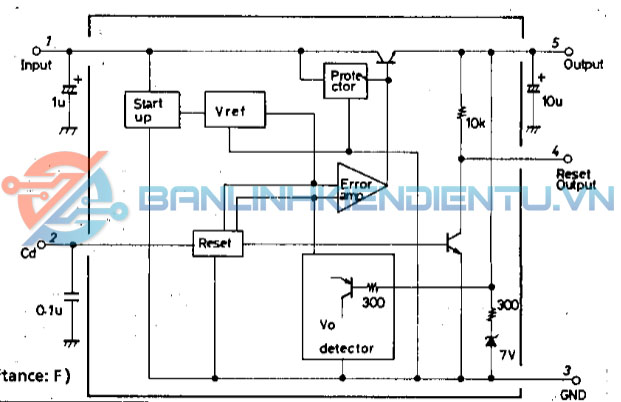

Sơ đồ khối

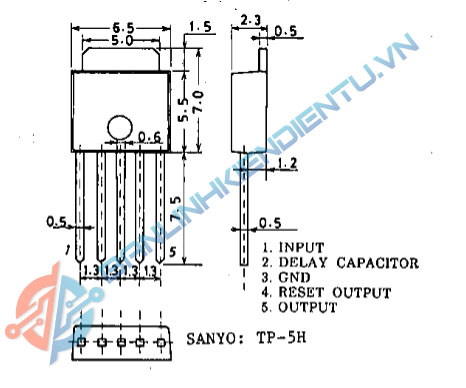

Sơ đồ chân và Kích thước IC 78LR05

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet 78LR05
