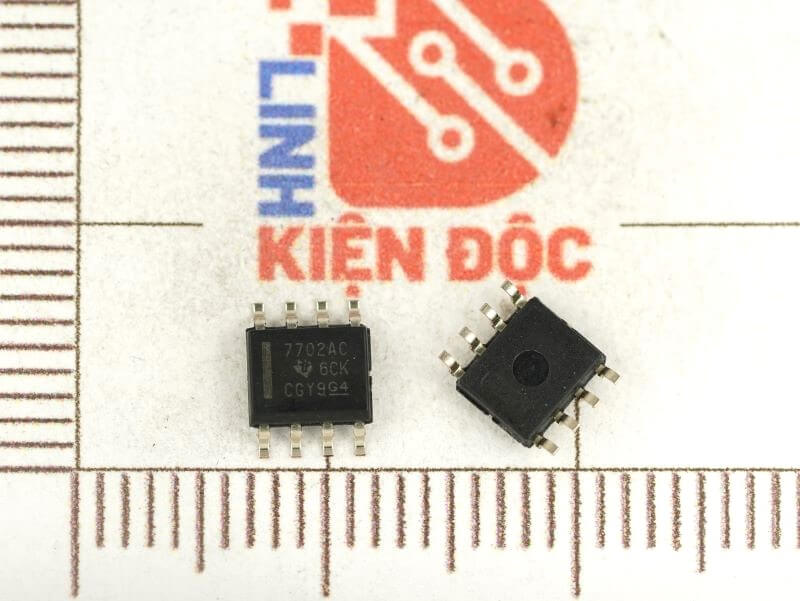

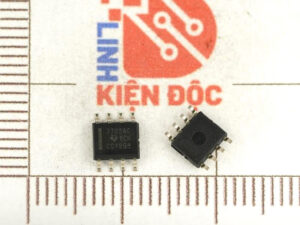

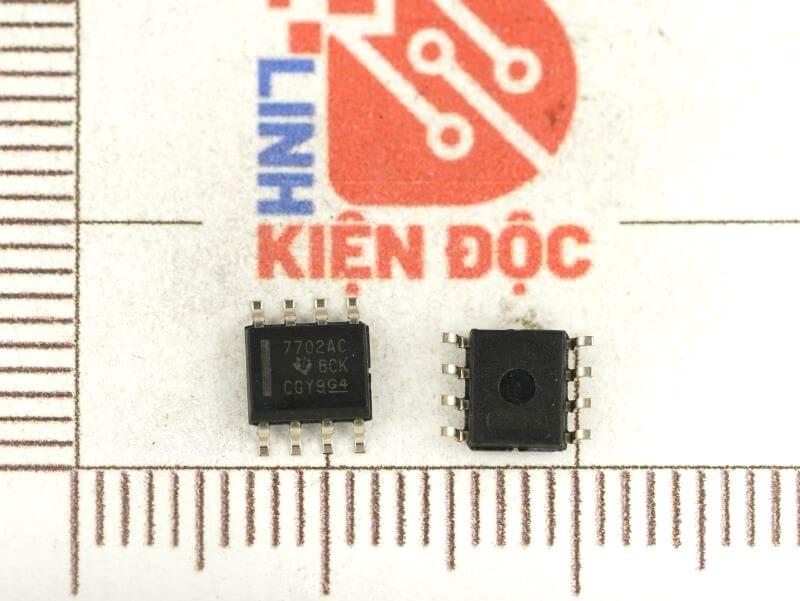

7702AC, TL7702AC 7702C IC Nguồn SOP-8

Giới thiệu về 7702AC

7702AC là một IC giám sát điện áp (voltage supervisor) do Texas Instruments phát triển, được sử dụng để giám sát nguồn cung cấp điện áp trong các hệ thống vi điều khiển hoặc vi xử lý. IC này đảm bảo rằng hệ thống chỉ hoạt động khi điện áp nguồn ở mức ổn định và an toàn, ngăn chặn các lỗi khởi động do điện áp không đủ hoặc không ổn định. Với khả năng giám sát điện áp chính xác và tạo tín hiệu reset, IC này được ứng dụng rộng rãi trong các hệ thống vi xử lý và vi điều khiển, cũng như trong các bộ nguồn và thiết bị điện tử công nghiệp.

Đặc điểm 7702AC

• Giám sát điện áp chính xác: TL7702AC giám sát điện áp đầu vào và phát hiện khi điện áp vượt quá hoặc dưới một mức nhất định. Nó đảm bảo rằng điện áp cung cấp đạt mức an toàn trước khi cho phép hệ thống khởi động.
• Khởi động lại hệ thống: IC này có khả năng tạo tín hiệu khởi động lại hệ thống (reset) khi điện áp nguồn không ổn định, bảo vệ vi điều khiển hoặc vi xử lý khỏi hoạt động sai lệch.
• Tín hiệu reset tích cực ở mức thấp: TL7702AC tạo ra tín hiệu reset tích cực ở mức thấp (active-low reset), giúp hệ thống thiết bị khởi động lại khi cần thiết.
• Khả năng điều chỉnh thời gian reset: IC có thể điều chỉnh thời gian giữ tín hiệu reset sau khi điện áp ổn định, giúp đảm bảo rằng hệ thống không khởi động quá sớm.
• Điện áp tham chiếu chính xác: TL7702AC cung cấp điện áp tham chiếu chính xác bên trong, giúp theo dõi các điện áp đầu vào chính xác hơn.

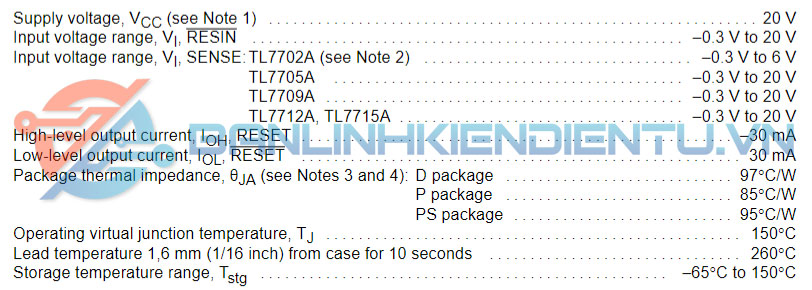

Thông số kỹ thuật 7702AC

• Dải điện áp hoạt động: 7702AC hoạt động với dải điện áp từ 3.5V đến 18V, phù hợp cho nhiều ứng dụng khác nhau.
• Ngưỡng giám sát điện áp: IC này thường được thiết lập để giám sát mức điện áp 5V hoặc 3.3V, phổ biến trong các hệ thống vi xử lý và vi điều khiển.
• Dòng tiêu thụ thấp: 7702AC có mức tiêu thụ điện năng thấp, giúp giảm tải điện cho hệ thống và tiết kiệm năng lượng.
• Thời gian giữ tín hiệu reset có thể điều chỉnh: Thời gian giữ tín hiệu reset sau khi điện áp đạt ngưỡng có thể điều chỉnh tùy theo yêu cầu thiết kế.

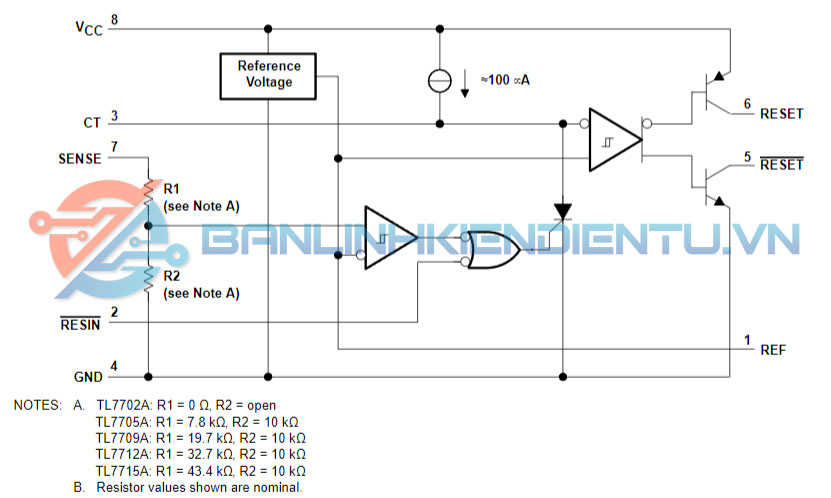

Sơ đồ khối 7702AC

Ứng dụng 7702AC

• Hệ thống vi xử lý/vi điều khiển: TL7702AC được sử dụng phổ biến để giám sát nguồn trong các hệ thống vi xử lý, vi điều khiển để đảm bảo rằng chúng chỉ khởi động khi điện áp ổn định.
• Bộ nguồn chuyển mạch (SMPS): IC này có thể được tích hợp vào các bộ nguồn để giám sát và đảm bảo rằng điện áp đầu ra nằm trong phạm vi an toàn.
• Các thiết bị điện tử tiêu dùng: TL7702AC được dùng để bảo vệ các thiết bị điện tử như máy tính, thiết bị viễn thông và các thiết bị điện tử nhúng khỏi các lỗi do điện áp không ổn định.
• Hệ thống công nghiệp: Nó cũng được sử dụng trong các ứng dụng công nghiệp đòi hỏi sự giám sát nguồn điện liên tục và chính xác.

Sơ đồ chân 7702AC

Kích thước 7702AC
