74LVC1G08GW kí hiệu VE IC logic 2 cổng AND SOT-353

Giới thiệu về 74LVC1G08GW

74LVC1G08GW là một mạch tích hợp cổng logic AND 2 ngõ vào thuộc dòng LVC (Low Voltage CMOS), hoạt động với mức điện áp thấp và tốc độ cao. Nó được thiết kế để đáp ứng các yêu cầu về hiệu suất trong các ứng dụng vi điều khiển, điện tử công suất, và các hệ thống số hiện đại.

Đặc điểm nổi bật

• Cổng AND tiêu chuẩn:
  • Cung cấp chức năng logic AND với 2 đầu vào độc lập.
• Tiêu thụ năng lượng thấp:
  • Tiết kiệm năng lượng nhờ công nghệ CMOS tiên tiến.
• Điện áp hoạt động rộng:
  • Hoạt động trong dải điện áp từ 1.65V đến 5.5V, phù hợp với nhiều ứng dụng khác nhau.
• Tốc độ cao:
  • Thời gian trễ thấp, lý tưởng cho các ứng dụng cần xử lý tín hiệu nhanh.
• Bảo vệ ESD:
  • Được thiết kế với khả năng chống tĩnh điện (ESD), bảo vệ tốt trong môi trường công nghiệp.
• Kích thước nhỏ gọn:
  • Đóng gói SOT353 (TSSOP nhỏ gọn) phù hợp với các thiết kế mạch in có không gian hạn chế.

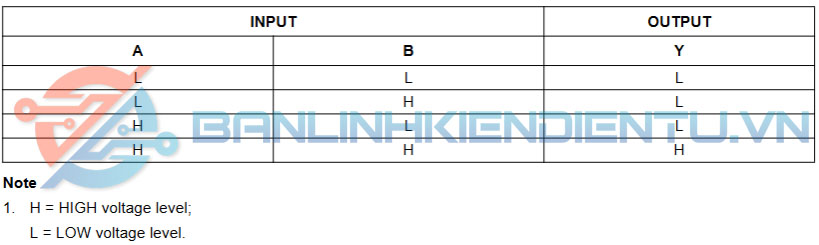

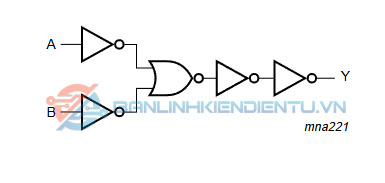

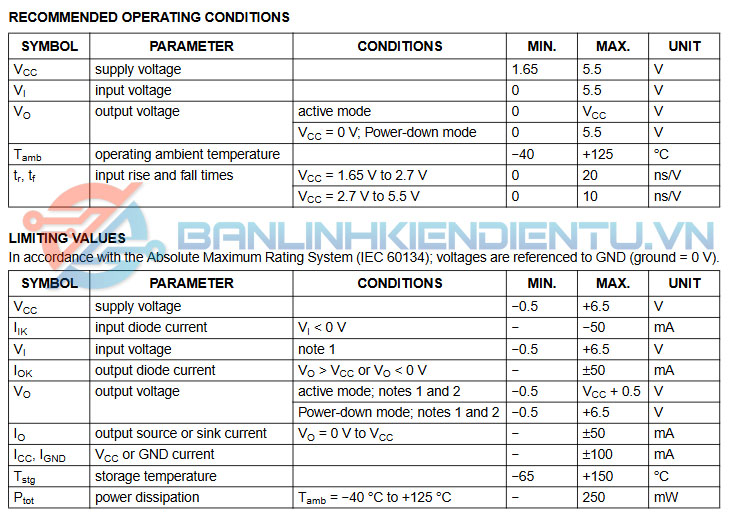

Thông số kỹ thuật 74LVC1G08GW

• Chức năng logic: AND 2 ngõ vào.
• Số cổng: 1 cổng (2 đầu vào, 1 đầu ra).
• Điện áp hoạt động:
  • Tối thiểu: 1.65V.
  • Tối đa: 5.5V.
• Dòng đầu vào: Tối đa ±20µA.
• Dòng đầu ra: ±50mA.
• Thời gian trễ: Tùy thuộc vào điện áp nguồn, khoảng 3.5ns tại Vcc = 5V.
• Nhiệt độ hoạt động: -40°C đến +125°C.
• Kiểu đóng gói: SOT353 (SC-88A).
• Dòng tiêu thụ: Rất thấp, đảm bảo tiết kiệm năng lượng.

Ứng dụng

1. Mạch logic số:
   • Tích hợp trong các hệ thống số để thực hiện phép AND logic.
2. Vi điều khiển và vi xử lý:
   • Sử dụng để xử lý tín hiệu đầu vào/đầu ra trong các thiết kế nhúng.
3. Ứng dụng trong công nghiệp:
   • Hệ thống điều khiển tự động hóa, mạch chuyển đổi tín hiệu.
4. Điện tử tiêu dùng:
   • Các thiết bị như điện thoại thông minh, tivi, và hệ thống âm thanh.
5. Ứng dụng tốc độ cao:
   • Thiết bị cần xử lý tín hiệu với thời gian trễ thấp, như mạch truyền thông hoặc đồng bộ hóa.

Sơ đồ chân 74LVC1G08GW

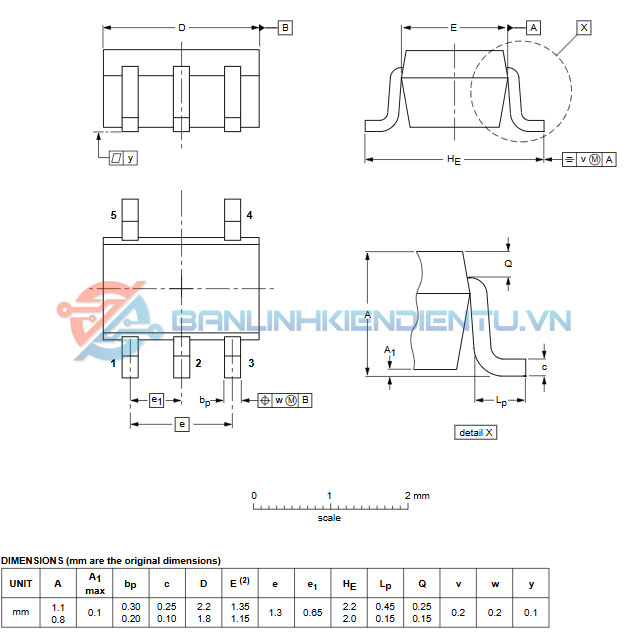

Kích thước 74LVC1G08GW

Xem thêm những sản phẩm IC khác tại đây

Datasheet 74LVC1G08GW
