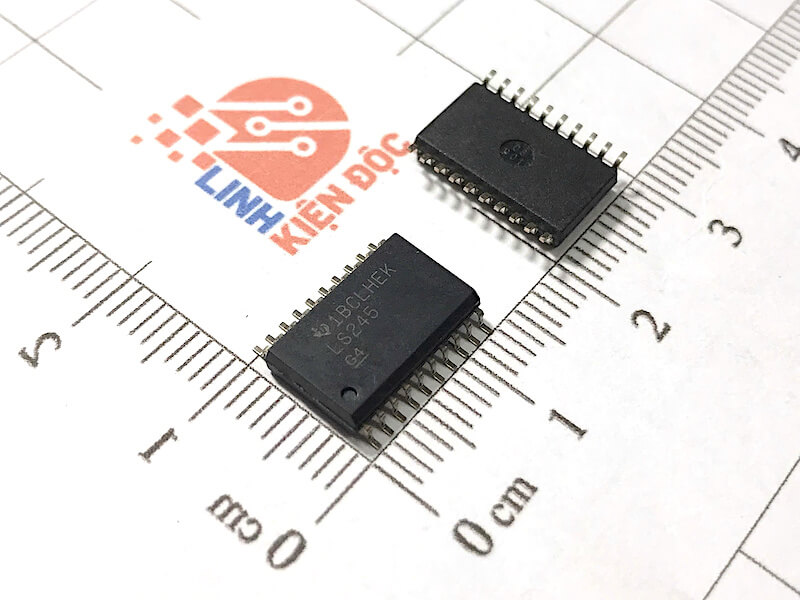

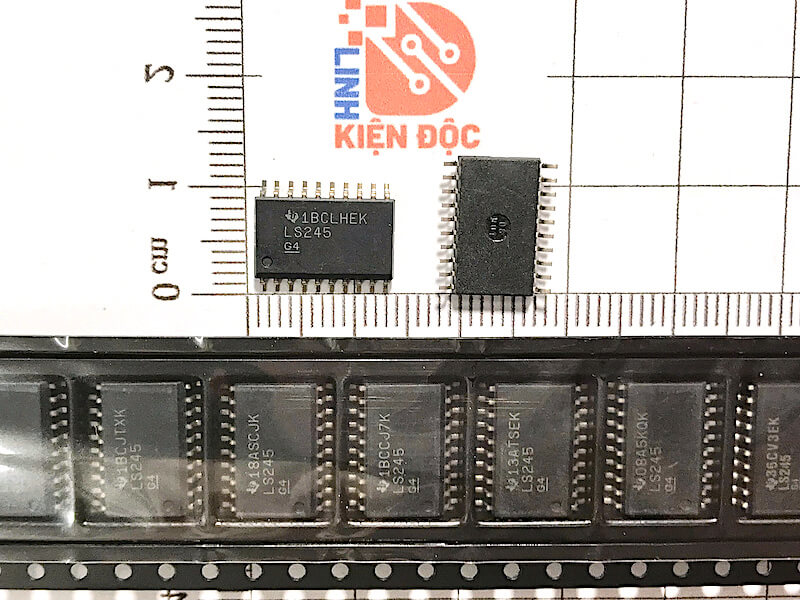

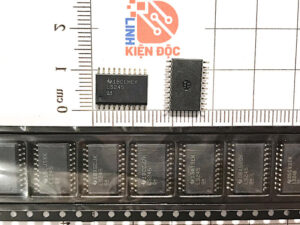

LS245, 74LS245, SN74LS245DW IC Số SOP-20 7.2mm

Giới thiệu về 74LS245

SN74LS245DW là một IC buffer/ transceiver 8-bit thuộc họ LS (Low Power Schottky), được sử dụng chủ yếu để truyền tải tín hiệu giữa các mạch hoặc thiết bị trong các ứng dụng vi mạch số. Nó có khả năng hoạt động hai chiều, giúp điều khiển dòng dữ liệu trong cả hai hướng giữa các bộ vi xử lý, bộ nhớ, và các thiết bị ngoại vi.

IC này được thiết kế với 8 chân dữ liệu và có hai chế độ hoạt động chính: chế độ truyền (output) và chế độ thu (input). Điều này được kiểm soát thông qua các chân điều khiển như OE (Output Enable) và DIR (Direction). Khi OE ở mức thấp, tín hiệu sẽ được truyền ra từ các chân dữ liệu, còn khi OE ở mức cao, các chân dữ liệu sẽ ở trạng thái ngừng hoạt động (High Impedance).

Đặc điểm 74LS245

• Hiệu suất cao và tiêu thụ điện năng thấp: Do công nghệ Schottky, IC có khả năng xử lý nhanh và tiêu thụ ít năng lượng.
• Khả năng điều khiển linh hoạt: Nhờ các chân điều khiển như OE và DIR, người dùng có thể dễ dàng thay đổi hướng của tín hiệu hoặc tắt đầu ra khi không cần thiết.
• Ứng dụng rộng rãi: IC này rất phổ biến trong các mạch logic số, đặc biệt là trong các hệ thống máy tính, vi điều khiển và giao tiếp ngoại vi.

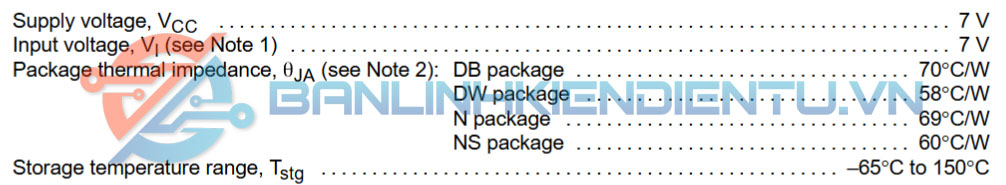

Thông số kỹ thuật 74LS245

Bảng sự thật 74LS245

Ứng dụng 74LS245

• Chuyển mạch dữ liệu hai chiều: Dùng trong các ứng dụng liên kết giữa bộ vi xử lý và bộ nhớ hoặc các thiết bị ngoại vi khác.
• Cách ly tín hiệu: IC này giúp cách ly tín hiệu giữa các phần tử của hệ thống và giảm nhiễu trong mạch điện.
• Điều khiển dòng dữ liệu trong các mạch logic: Dùng trong các hệ thống có nhiều thiết bị cần trao đổi thông tin trong cả hai chiều, như giao tiếp song song.

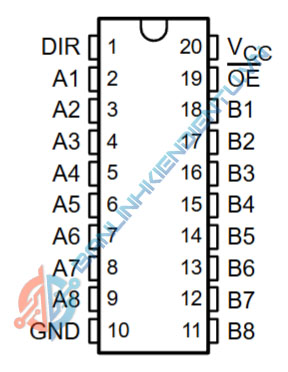

Sơ đồ chân 74LS245

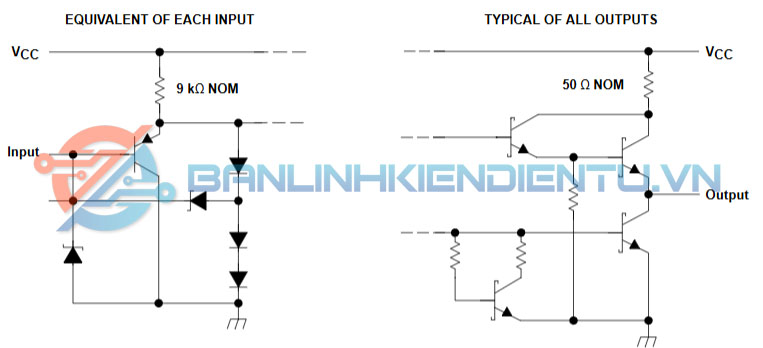

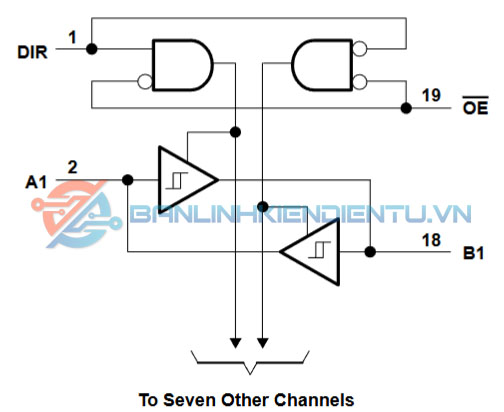

Sơ đồ tương đương 74LS245

Kích thước 74LS245

Xem thêm những sản phẩm IC khác tại đây

Datasheet 74LS245
