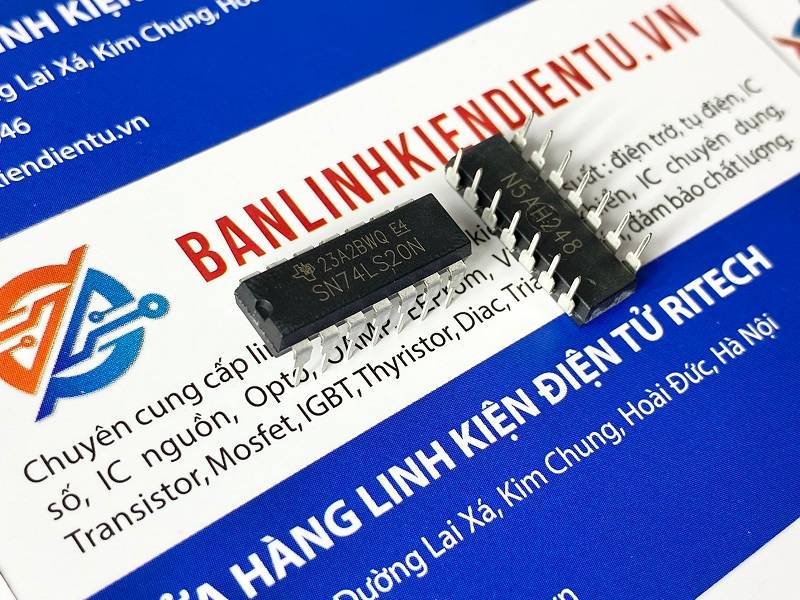

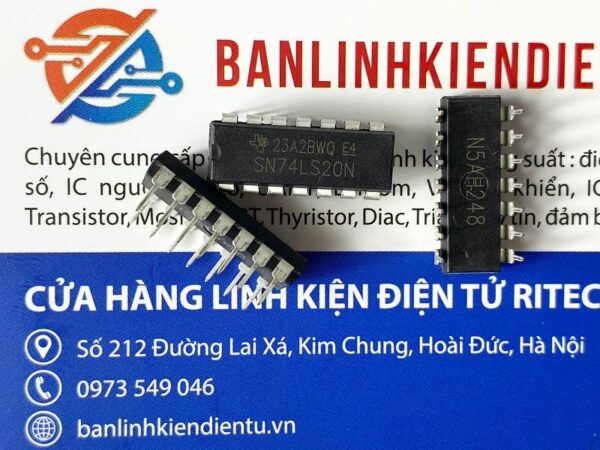

74LS20, SN74LS20N IC số 2 cổng NAND 4 đầu vào Texas DIP-14

Giới thiệu về SN74LS20N

SN74LS20N là một mạch tích hợp logic thuộc dòng TTL (Transistor-Transistor Logic) Low Power Schottky (LS), do Texas Instruments sản xuất. Đây là một cổng NAND 4 đầu vào kép (Dual 4-Input NAND Gate), nghĩa là mạch có hai cổng NAND độc lập, mỗi cổng có 4 đầu vào. Cổng NAND (Not AND) là một cổng logic cơ bản, chỉ đưa ra kết quả 0 (thấp) khi tất cả các đầu vào đều ở mức 1 (cao); trong các trường hợp khác, ngõ ra sẽ là 1 (cao). IC này được sử dụng rộng rãi trong các mạch điều khiển tín hiệu và trong thiết kế hệ thống điều khiển logic nhờ khả năng kết hợp nhiều tín hiệu và đưa ra kết quả một cách chính xác.

Đặc điểm nổi bật SN74LS20N

• Dual 4-Input NAND Gates: IC có hai cổng NAND độc lập, mỗi cổng có 4 đầu vào. Cả hai cổng đều thực hiện chức năng logic NAND và có thể hoạt động độc lập với nhau.
• Công nghệ Schottky: Thuộc dòng LS-TTL (Low Power Schottky), IC này tiêu thụ năng lượng thấp nhưng vẫn hoạt động ở tốc độ cao, thích hợp cho các ứng dụng yêu cầu hiệu suất cao.
• Tương thích TTL: Được thiết kế để tương thích với các hệ thống logic TTL tiêu chuẩn, với mức điện áp đầu vào và đầu ra phù hợp.
• Ngõ ra tích cực mức thấp (Active Low): Giống như các cổng NAND thông thường, ngõ ra của cổng chỉ là mức thấp khi tất cả các đầu vào đều ở mức cao.

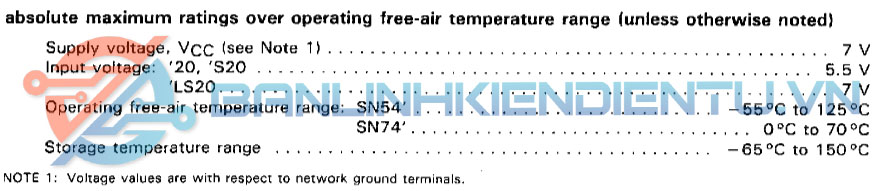

Thông số kỹ thuật SN74LS20N

• Điện áp cung cấp (Vcc): 4.75V đến 5.25V (điển hình 5V)
• Dòng tiêu thụ (Icc): 4mA
• Thời gian trễ truyền: Khoảng 12 ns
• Tương thích logic TTL: Mức điện áp logic vào và ra tuân theo chuẩn TTL, với mức logic thấp (0) là 0V đến 0.8V, và mức logic cao (1) là từ 2V đến 5V.
• Ngõ ra NAND 4 đầu vào: Có hai cổng NAND, mỗi cổng có 4 đầu vào và 1 đầu ra.
• Dải nhiệt độ hoạt động: 0°C đến +70°C

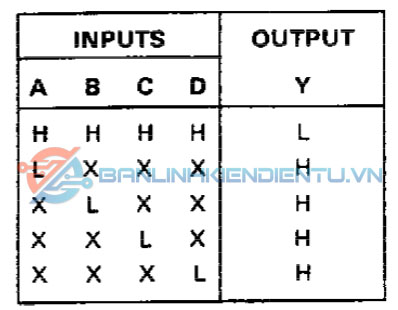

Bảng sự thật SN74LS20N

Ứng dụng SN74LS20N

• Mạch logic số: IC được sử dụng trong các mạch logic số cơ bản như các bộ so sánh, các bộ điều khiển logic, hoặc các bộ đếm.
• Thiết kế hệ thống điều khiển: Cổng NAND thường được sử dụng trong các hệ thống điều khiển, nơi cần xử lý các tín hiệu điều khiển và thực hiện các thao tác logic cơ bản.
• Ứng dụng kết hợp nhiều tín hiệu: SN74LS20N có thể kết hợp nhiều tín hiệu điều kiện (từ 4 tín hiệu trở lên) và đưa ra một kết quả duy nhất, giúp tiết kiệm tài nguyên và đơn giản hóa thiết kế mạch.
• Mạch bảo vệ và khóa liên động: Cổng NAND được sử dụng trong các mạch bảo vệ để giám sát nhiều tín hiệu cùng lúc và tạo ra tín hiệu cảnh báo hoặc khóa hệ thống khi cần thiết.

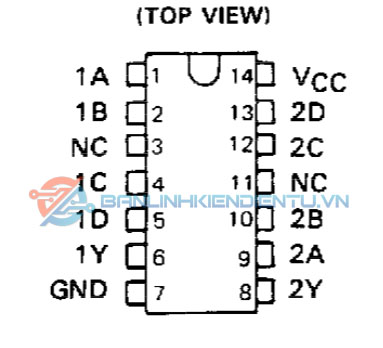

Sơ đồ chân SN74LS20N

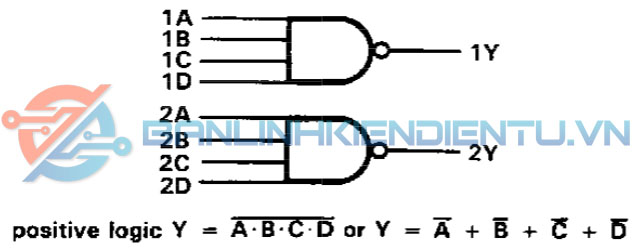

Sơ đồ tương đương SN74LS20N

Kích thước SN74LS20N

Xem thêm: Nhiều IC số khác tại đây

Datasheet SN74LS20N
