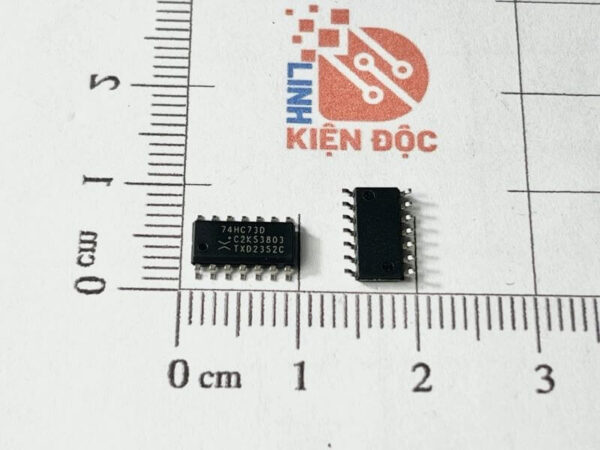

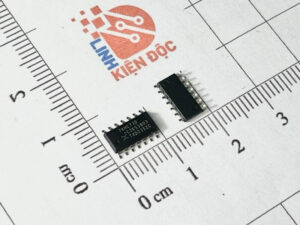

74HC73D 74HC73 IC số SOP-14

Giới thiệu về 74HC73D

IC 74HC73D là một mạch tích hợp chứa hai Flip-Flop loại JK độc lập, hoạt động ở mức logic cao (High-Speed CMOS). Đây là một thành phần cơ bản được sử dụng trong các mạch số để lưu trữ dữ liệu, tạo xung nhịp, hoặc các ứng dụng logic tuần tự.

Đặc điểm nổi bật 74HC73D

1. Hai Flip-Flop JK độc lập:
   • Mỗi Flip-Flop có các đầu vào J, K, Clock (CP), và Reset (CLR).
2. Hoạt động tốc độ cao:
   • Thiết kế CMOS cho phép xử lý tín hiệu tốc độ cao với mức tiêu thụ năng lượng thấp.
3. Khả năng Reset:
   • Tích hợp chức năng Reset để đặt Flip-Flop về trạng thái ban đầu.
4. Dạng đóng gói SOP-14:
   • Kích thước nhỏ gọn, phù hợp cho các thiết kế PCB hiện đại.

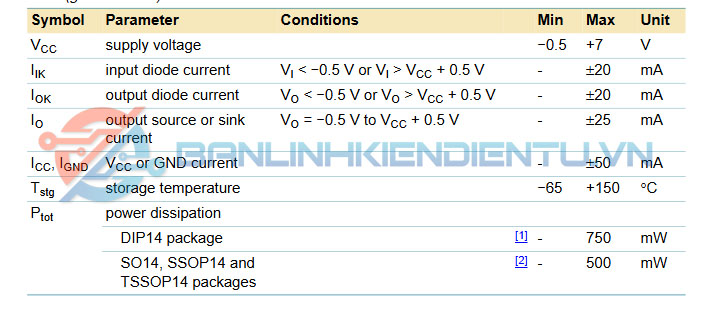

Thông số kỹ thuật chính 74HC73D

• Điện áp hoạt động (Vcc): 2V đến 6V.
• Tần số hoạt động tối đa: ~70MHz (ở 5V).
• Dòng tiêu thụ tĩnh (Icc): 2µA (tối đa ở 25°C).
• Nhiệt độ hoạt động: -40°C đến +125°C.
• Dạng đóng gói: SOP-14 (Small Outline Package 14 chân).
• Đầu vào/đầu ra: Tương thích TTL và CMOS.

Sơ đồ chân và chức năng chân 74HC73D

Kích thước 74HC73D

Ứng dụng 74HC73D

1. Lưu trữ dữ liệu:
   • Dùng làm phần tử lưu trữ cơ bản trong các mạch số.
2. Tạo xung nhịp:
   • Sử dụng để chia tần số hoặc tạo sóng vuông.
3. Mạch điều khiển logic tuần tự:
   • Ứng dụng trong mạch đếm, chuyển đổi trạng thái, hoặc các bộ điều khiển logic.
4. Hệ thống vi điều khiển:
   • Kết hợp với các IC khác trong các ứng dụng nhúng.

Xem thêm: Nhiều sản phẩm IC số tại đây

Datasheet 74HC73D
