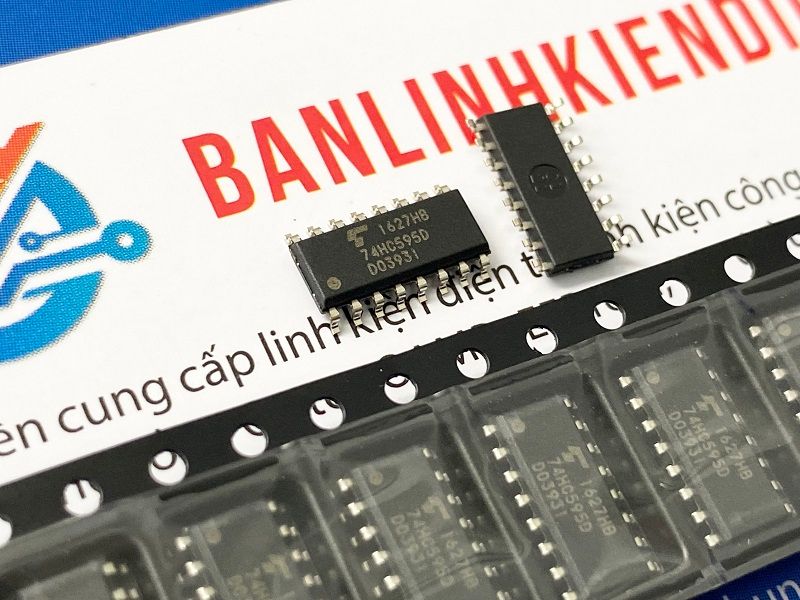

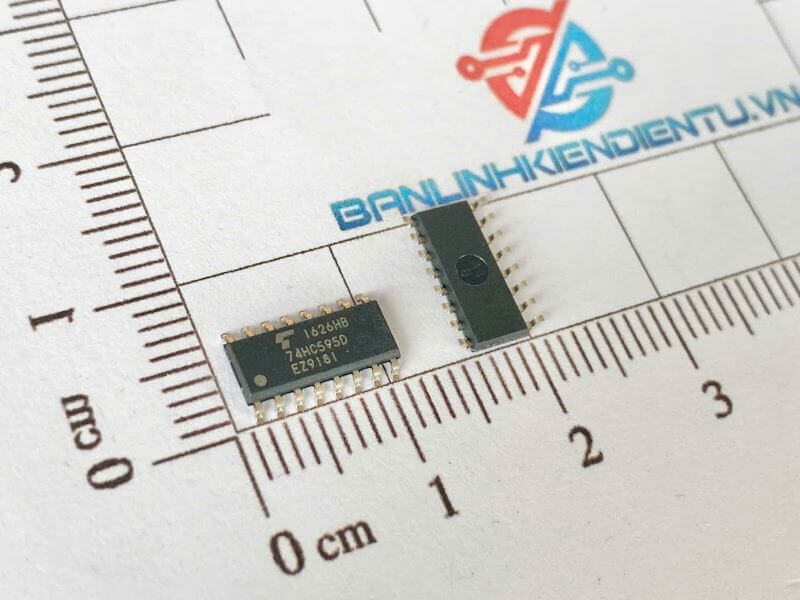

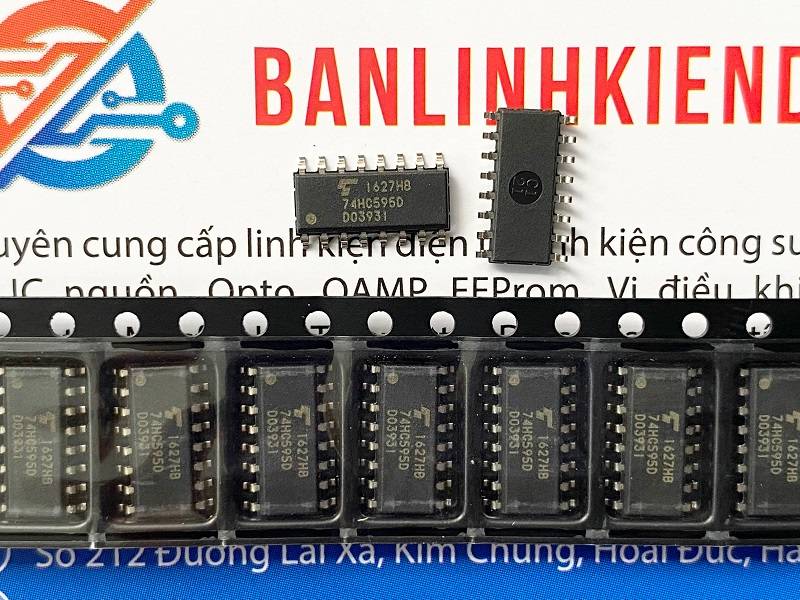

74HC595, 74HC595D IC thanh ghi dịch hãng Toshiba SOP-16

Giới thiệu IC 74HC595D

74HC595D là thanh ghi dịch chuyển nối tiếp/nối tiếp hoặc song song 8 bit có bộ lưu trữ thanh ghi và đầu ra 3 trạng thái.Cả thanh ghi dịch chuyển và thanh ghi lưu trữ đều có đồng hồ riêng biệt.

Thiết bị có đầu vào nối tiếp (DS) và đầu ra nối tiếp (Q7S) để cho phép xếp tầng và cơ chế không đồng bộ đặt lại đầu vào MR. Mức THẤP trên MR sẽ đặt lại thanh ghi thay đổi. Dữ liệu được chuyển từ mức THẤP sang CAO chuyển tiếp của đầu vào SHCP. Dữ liệu trong thanh ghi dịch được chuyển tới thanh ghi lưu trữ khi chuyển đổi từ THẤP sang CAO của đầu vào STCP.

Nếu cả hai đồng hồ được kết nối với nhau, sự thay đổi thanh ghi sẽ luôn đi trước thanh ghi lưu trữ một xung đồng hồ. Dữ liệu trong sổ đăng ký lưu trữ xuất hiện ở đầu ra bất cứ khi nào đầu vào cho phép đầu ra (OE) ở mức THẤP. Mức CAO trên OE gây ra đầu ra để giả sử trạng thái TẮT trở kháng cao. Hoạt động của đầu vào OE không ảnh hưởng đến  trạng thái của các thanh ghi.

Đầu vào bao gồm diode kẹp. Điều này cho phép sử dụng các điện trở giới hạn dòng điện để kết nối đầu vào với điện áp vượt quá VCC.

Đặc tính IC 74HC595D

• Dải điện áp cung cấp rộng từ 2,0V đến 6,0V
• Tiêu tán điện năng thấp của CMOS
• Khả năng chống ồn cao
• Đầu vào nối tiếp 8 bit
• Đầu ra song song hoặc nối tiếp 8 bit
• Thanh ghi lưu trữ với đầu ra 3 trạng thái
• Đăng ký thay đổi với chức năng xóa trực tiếp
• Tần số dịch chuyển 100 MHz (điển hình)
• Hiệu suất chốt vượt quá 100 mA trên mỗi JESD 78 Loại II Cấp B
• Tuân thủ tiêu chuẩn JEDEC:
  • JESD8C (2.7V đến 3.0V)
  • JESD7A (2.0V đến 6.0V)
• Mức đầu vào:
  • Đối với 74HC595: Mức CMOS
  • Đối với 74HCT595: Mức TTL
• Bảo vệ ESD:
  • HBM JESD22-A114F vượt quá 2000V
  •  MM JESD22-A115-A vượt quá 200V
• Dải nhiệt độ được xác định từ -40°C đến +85°C và từ -40°C đến +125°C

Sơ đồ mô tả chân IC 74HC595D

Bảng mô tả chân 74HC595D

Bảng mô tả chức năng 74HC595D

Sơ đồ khối IC 74HC595D

Sơ đồ Logic IC 74HC595D

Sơ đồ trạng thái thời gian IC 74HC595D

Thông số kĩ thuật cơ bản IC 74HC595D

Kích thước IC 74HC595D (mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC 74HC595D
