74HC540, SN74HC540N, 74HC540N IC số Texas Instruments DIP-20

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC SN74HC540N với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Đặc tính IC SN74HC540N

Dải điện áp hoạt động rộng từ 2V đến 6V
Đầu ra 3 trạng thái dòng điện cao Bus điều khiển
Các đường dây trực tiếp hoặc lên đến 15 tải LSTTL
Tiêu thụ điện năng thấp, ICC tối đa 80 μA
tpd điển hình = 8 ns
Ổ đĩa đầu ra ±6 mA ở 5 V
Dòng điện đầu vào thấp tối đa 1 μA
Pinout luồng dữ liệu (Tất cả đầu vào ở phía đối diện với đầu ra)

Mô tả chi tiết IC SN74HC540N

Các bộ đệm bát phân và bộ điều khiển đường truyền này có hiệu suất của dòng HC240 phổ biến và cung cấp một chân cắm với các đầu vào và đầu ra ở các mặt đối diện của gói. Sự sắp xếp này tạo điều kiện thuận lợi rất nhiều cho việc bố trí bảng mạch in. Cổng điều khiển 3 trạng thái là NOR 2 đầu vào. Nếu bất kỳ đầu vào cho phép đầu ra (OE1 hoặc OE2) nào ở mức cao, thì cả tám đầu ra đều ở trạng thái trở kháng cao. Các HC540 thiết bị cung cấp dữ liệu đảo ngược tại các đầu ra.

Sơ đồ mô tả chân IC SN74HC540N

Bảng chức năng IC SN74HC540N

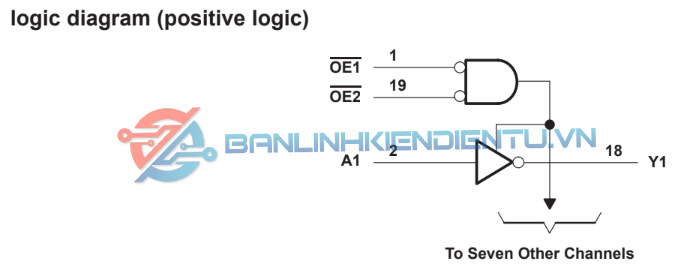

Sơ đồ Logic IC SN74HC540N

Giá trị thông số kĩ thuật hoạt động tối đa của IC SN74HC540N

Giá trị được đề suất của IC SN74HC540N (phạm vi hoạt động)

Kích thước IC SN74HC540N (mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC SN74HC540N
