74HC4046AD 74HC4046A Phase-locked loop with VCO SOP-16

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC 74HC4046AD với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu

Giới thiệu IC 74HC4046AD

74HC4046AD  là thiết bị CMOS Si- gate tốc độ cao. Thiết bị này được chỉ định tuân thủ tiêu chuẩn JEDEC số 7A.

Đặc tính IC 74HC4046AD

• Tiêu thụ điện năng thấp
• Kiểm soát VCO-Inhibit cho phím BẬT/TẮT và tiêu thụ điện năng ở chế độ chờ thấp
• Tần số trung tâm lên đến 17 MHz (thông thường) tại VCC = 4,5 V
• Lựa chọn ba bộ so sánh pha:
• PC1: EXCLUSIVE-OR
• PC2: Flip-flop J-K kích hoạt cạnh
• PC3: Flip-flop RS kích hoạt cạnh
• Độ tuyến tính của Bộ dao động điều khiển điện áp (VCO) tuyệt vời
• Độ trôi tần số thấp với các biến thể điện áp cung cấp và nhiệt độ
• Phạm vi điện áp cung cấp điện hoạt động:
• Phần VCO 3,0 V đến 6,0 V
• Phần kỹ thuật số 2,0 V đến 6,0 V
• Độ lệch điện áp bằng không do bộ đệm bộ khuếch đại hoạt động
• Bảo vệ ESD:
• HBM JESD22-A114F vượt quá 2000 V
• MM JESD22-A115-A vượt quá 200 V

Ứng dụng IC 74HC4046AD

• Điều chế và giải điều chế FM
• Tổng hợp và nhân tần số
• Phân biệt tần số
• Giải mã âm thanh
• Đồng bộ hóa và điều hòa dữ liệu
• Chuyển đổi điện áp sang tần số
• Kiểm soát tốc độ động cơ

Sơ đồ mô tả chân IC 74HC4046AD

Bảng mô tả chân IC 74HC4046AD

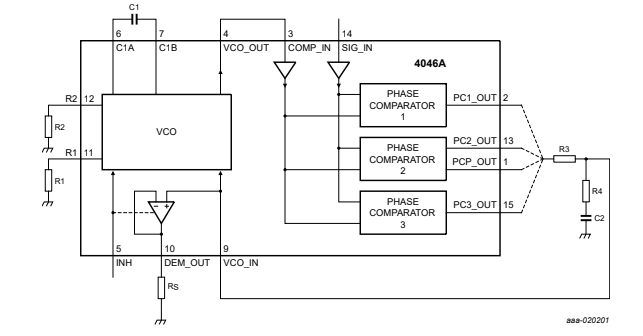

Sơ đồ khối IC 74HC4046AD

Kí hiệu Logic IC 74HC4046AD

Sơ đồ Logic IC 74HC4046AD

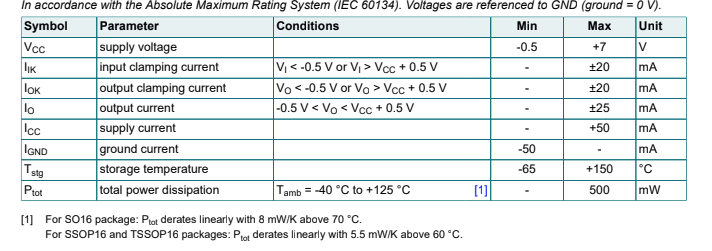

Thông số kĩ thuật cơ bản 74HC4046AD

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC 74HC4046AD
