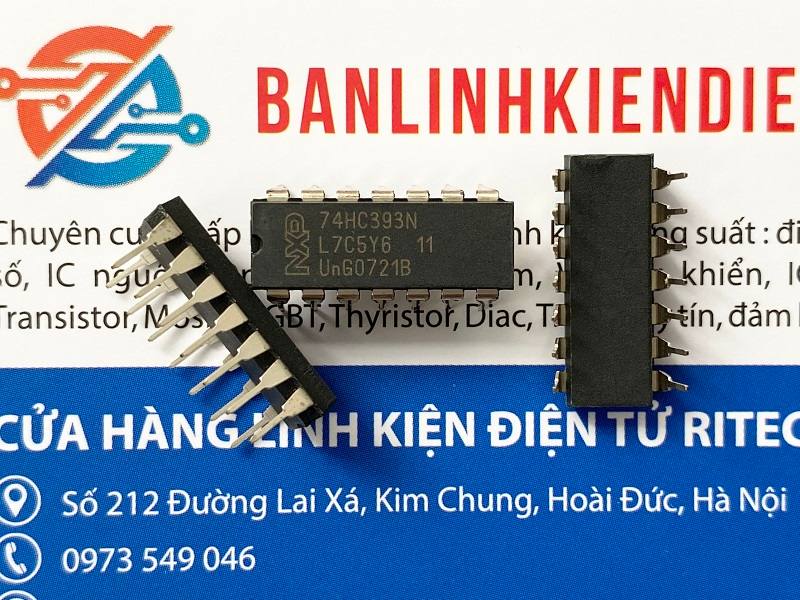

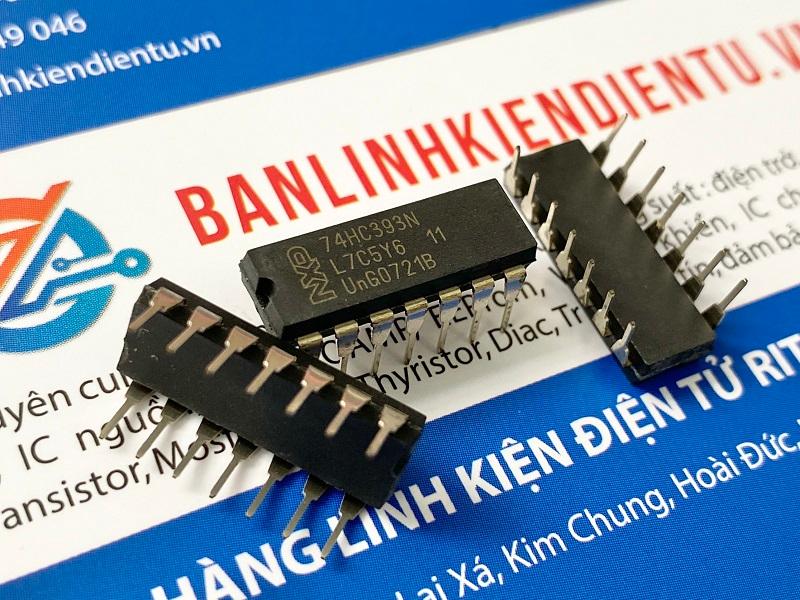

74HC393, 74HC393N IC số CMOS hãng NXP Semiconductors DIP-14 nhập khẩu

Giới thiệu IC 74HC393N

74HC393 là bộ đếm gợn sóng nhị phân 4 giai đoạn kép. Mỗi bộ đếm có một đầu vào xung nhịp (nCP), một đầu vào đặt lại chính không đồng bộ ghi đè (nMR) và 4 đầu ra song song được đệm (nQ0 đến nQ3). Bộ đếm tiến lên trong quá trình chuyển đổi từ CAO xuống THẤP của nCP. Mức CAO trên nMR sẽ xóa các giai đoạn truy cập và buộc đầu ra ở mức THẤP, không phụ thuộc vào trạng thái của nCP. Đầu vào bao gồm điốt kẹp. Điều này cho phép sử dụng các điện trở giới hạn dòng điện để kết nối đầu vào với điện áp vượt quá VCC.

Đặc tính của IC 74HC393N

• Dải điện áp cung cấp rộng từ 2,0 V đến 6,0 V
• Tiêu tán điện năng thấp của CMOS
• Khả năng chống ồn cao
• Hiệu suất chốt vượt quá 100 mA trên mỗi JESD 78 Loại II Cấp B
• Tuân thủ tiêu chuẩn JEDEC:
• JESD8C (2,7V đến 3,6V)
• JESD7A (2,0V đến 6,0V)
• Mức đầu vào:
• Đối với 74HC393: Mức CMOS
• Đối với 74HCT393: Mức TTL
• Bảo vệ ESD:
• HBM JESD22-A114F vượt quá 2000 V
• MM JESD22-A115-A vượt quá 200 V.
• Hai bộ đếm nhị phân 4 bit với các đồng hồ riêng lẻ
• Chia cho bất kỳ mô-đun nhị phân nào lên tới 28 trong một gói
• Hai lần đặt lại chính để xóa từng bộ đếm 4 bit riêng lẻ

Sơ đồ khối IC 74HC393N

Sơ đồ chân IC 74HC393N

Chức năng các chân

Sơ đồ Logic IC 74HC393N

Thông số kĩ thuật của IC 74HC393N

Kích thước IC 74HC393 (mm)

Xem thêm: Nhiều sản phẩm IC số họ 74xx Tại đây

Datasheet IC S74HC393N
