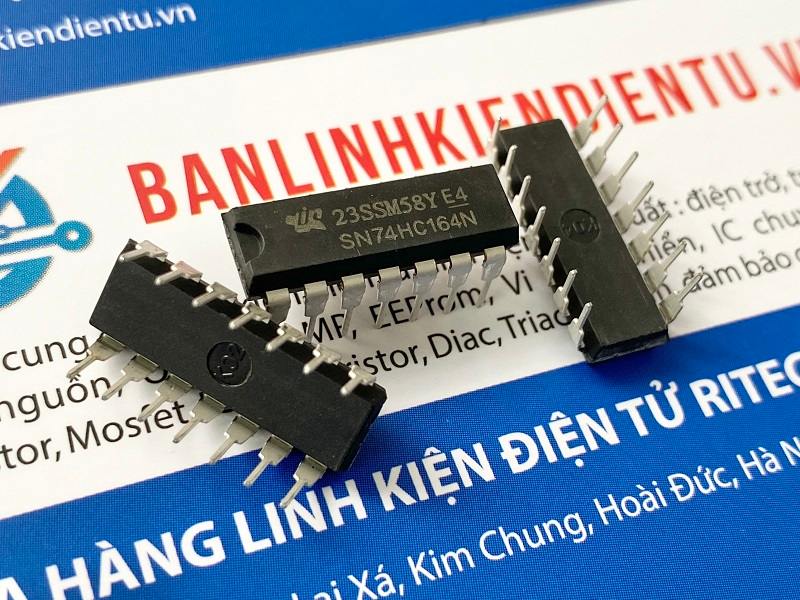

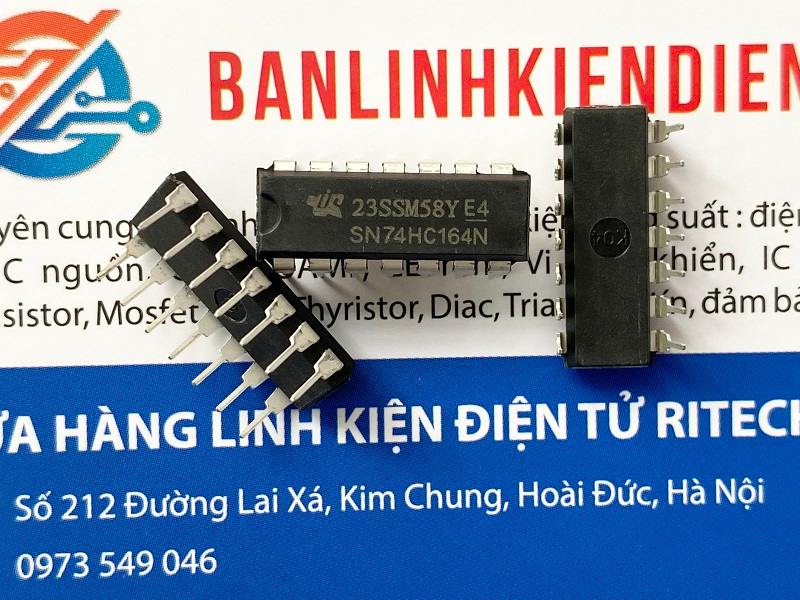

74HC164, 74HC164N, SN74HC164N IC thanh ghi 8 bit DIP-14 nhập khẩu

Giới thiệu IC SN74HC164N

IC SN74HC164N là Các thanh ghi dịch chuyển 8 bit này có tính năng AND-gated đầu vào nối tiếp và xóa không đồng bộ (CLR)
đầu vào. Cổng đầu vào nối tiếp (A và B) có kiểm soát  kiểm soát hoàn toàn dữ liệu đến; mức thấp ở hoặc đầu vào ngăn cản việc nhập dữ liệu mới và đặt lại flip-flop đầu tiên về mức thấp ở lần tiếp the  xung đồng hồ (CLK). Đầu vào cấp cao cho phép đầu vào khác, sau đó xác định trạng thái của flip-flop đầu tiên. Dữ liệu ở đầu vào nối tiếp có thể được thay đổi trong khi CLK cao hay thấp, miễn là yêu cầu thời gian thiết lập tối thiểu được đáp ứng.

Xung nhịp xảy ra trong quá trình chuyển đổi từ cấp thấp lên cấp cao của CLK.

Đặc tính IC SN74HC164N

• Dải điện áp hoạt động rộng từ 2 V đến 6 V
• Đầu ra có thể tăng tới 10 tải LSTTL
• Tiêu thụ điện năng thấp, ICC tối đa 80-μA
• tpd điển hình = 20 ns
• Ổ đĩa đầu ra ±4-mA ở 5
• Dòng điện đầu vào thấp tối đa 1 μA
• Đầu vào nối tiếp AND-Gated (Bật/Tắt)
• Đồng hồ được đệm hoàn toàn và đầu vào nối tiếp

Sơ đồ các chân IC SN74HC164N

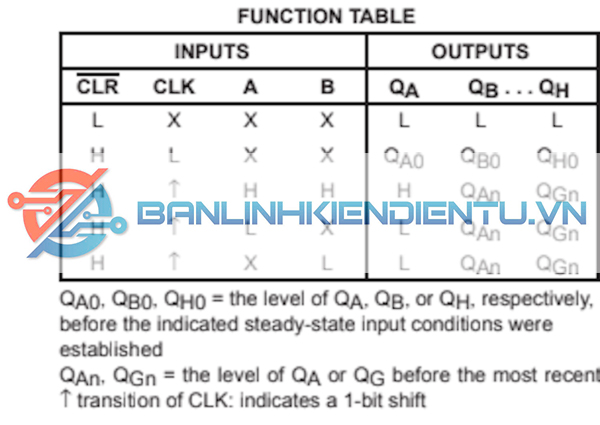

Bảng chức năng

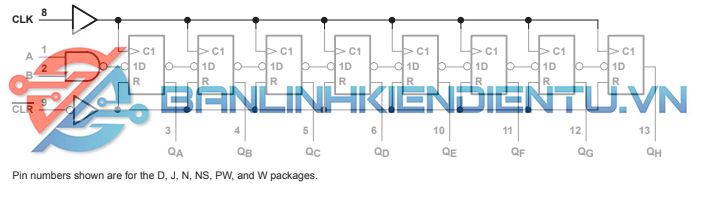

Sơ đồ Logic IC SN74HC164N

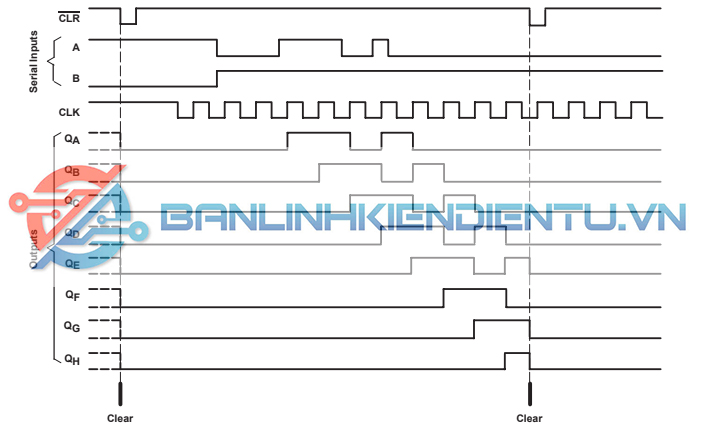

Dải xung IC SN74HC164N

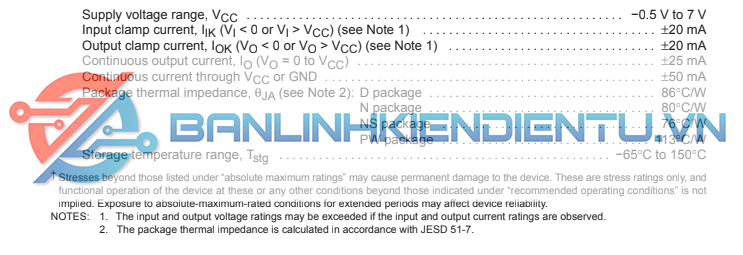

Thông số giá trị cơ bản IC SN74HC164N

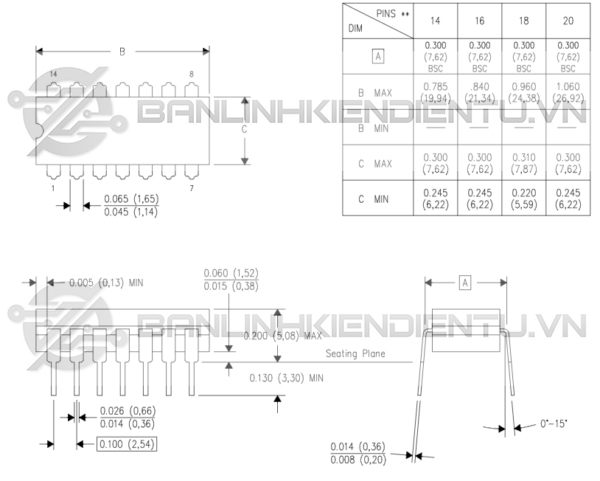

Kích thước IC SN74HC164N (mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC SN74HC164N
