74AC04PC 74AC04 IC Logic số DIP-14

Giới thiệu chung

74AC04PC là một IC chứa 6 cổng NOT độc lập (inverter), được chế tạo theo công nghệ CMOS tiên tiến nhằm cung cấp tốc độ cao tương đương TTL nhưng tiêu thụ điện năng thấp hơn. IC này thuộc loại DIP-14 (Dual In-line Package 14 chân), tiện lợi cho việc cắm vào breadboard hoặc hàn mạch thủ công.

Đặc điểm 74AC04PC

• Gồm 6 bộ đảo logic độc lập nhau.

• Công nghệ CMOS tiên tiến với khả năng hoạt động tốc độ cao.

• Tương thích điện áp với chuẩn TTL.

• Tốc độ chuyển mạch nhanh, thời gian trễ thấp.

• Khả năng chống nhiễu tốt.

• Mức tiêu thụ điện năng thấp.

• Chống chập đầu ra.

• Hoạt động ổn định ở dải điện áp rộng.

Cấu tạo 74AC04PC

• Có 14 chân (DIP-14), trong đó:

  • 6 cặp chân vào/ra cho 6 cổng NOT.

  • 1 chân cấp nguồn Vcc (thường là chân 14).

  • 1 chân nối đất GND (thường là chân 7).

• Mỗi cổng NOT gồm một đầu vào và một đầu ra đảo logic của đầu vào đó.

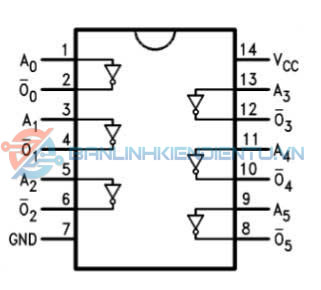

Sơ đồ kết nối 74AC04PC

 Ứng dụng 74AC04PC

• Dùng để đảo tín hiệu trong các mạch số.

• Tạo tín hiệu xung vuông hoặc tạo dao động trong mạch clock.

• Tạo tín hiệu nghịch pha.

• Ứng dụng trong các mạch điều khiển, mạch logic tổ hợp và tuần tự.

• Sử dụng trong các mạch điều khiển vi xử lý, vi điều khiển.

• Dùng trong các bộ đếm, thanh ghi, và các hệ thống xử lý tín hiệu số.

Thông số kỹ thuật

Kích thước 74AC04PC
