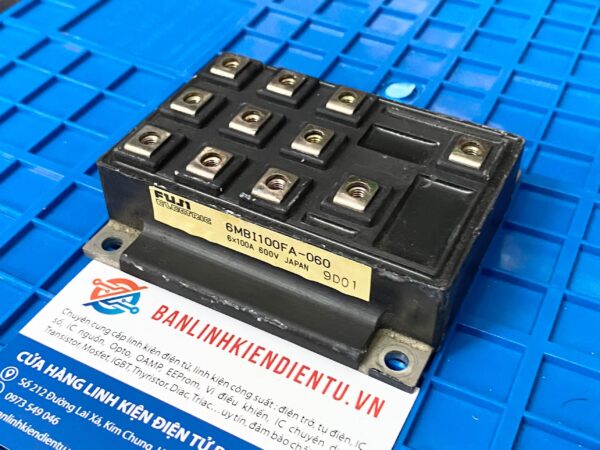

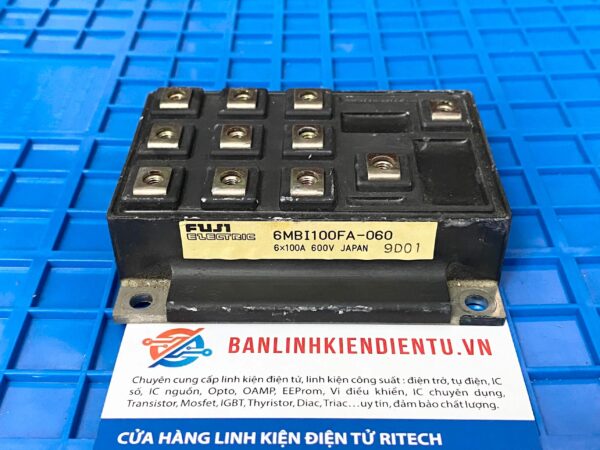

6MBI100FA-060 Modul IGBT Fuji 100A 600V

banlinhkienvn.vn Tại đây chuyên cung cấp hàng tháo máy zin chính hãng hút từ mạch ra kỹ thuật trực tiếp đo đạc kiểm tra kỹ càng…..

Giới Thiệu về 6MBI100FA-060

6MBI100FA-060 là một modul IGBT tích hợp nhiều transistor IGBT và diodes trong một module duy nhất, được thiết kế để có khả năng điều khiển dòng điện và điện áp cao, đồng thời cung cấp hiệu suất tản nhiệt tốt và ổn định. Sản phẩm này sử dụng công nghệ IGBT, kết hợp ưu điểm của cả transistor bipolar và MOSFET, giúp tạo ra khả năng khuếch đại dòng cao và điều khiển nhanh chóng, đồng thời giữ cho mức tổn thất công suất thấp.

Cấu tạo 6MBI100FA-060

Thông Số Kỹ Thuật Chính 6MBI100FA-060

1. Loại linh kiện: IGBT module.
2. Điện áp cực đại (V_CE): 600V.
   • Điện áp cực đại giữa Collector và Emitter mà modul IGBT có thể chịu được mà không bị hư hỏng.
3. Dòng cực đại (I_C): 100A.
   • Dòng điện tối đa mà modul có thể dẫn từ Collector đến Emitter trong điều kiện làm việc bình thường.
4. Tần số chuyển mạch tối đa: Khoảng 20 kHz (tùy thuộc vào điều kiện và ứng dụng).
   • Điều này cho thấy modul có thể chuyển mạch ở tốc độ cao, lý tưởng cho các ứng dụng yêu cầu chuyển mạch nhanh.
5. Chống xung và nhiễu cao: Tích hợp diodes và IGBT trong một modul duy nhất giúp giảm thiểu hiện tượng xung nhiễu và tối ưu hóa hiệu suất hệ thống.
6. Điện trở khi dẫn (V_CE(sat)): 1.7V (ở dòng 100A).
   • Đây là điện áp rơi trên IGBT khi nó ở trạng thái dẫn, càng thấp càng tốt để giảm tổn thất công suất.
7. Nhiệt độ hoạt động: Từ -40°C đến 150°C.
   • Dải nhiệt độ hoạt động rộng giúp modul có thể sử dụng trong các môi trường khắc nghiệt.

Nguyên Lý Hoạt Động 6MBI100FA-060

IGBT là một thiết bị bán dẫn sử dụng kết hợp giữa MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) và BJT (Bipolar Junction Transistor). Nguyên lý hoạt động cơ bản của IGBT là:

1. Chuyển mạch và khuếch đại: Khi có điện áp tại chân Gate của IGBT, nó sẽ tạo ra một kênh dẫn giữa Collector và Emitter, cho phép dòng điện lớn chảy từ Collector đến Emitter (trạng thái dẫn). Khi không có điện áp ở chân Gate, kênh dẫn sẽ bị cắt, và dòng điện không thể chạy qua (trạng thái tắt).
2. Khả năng chuyển mạch nhanh: IGBT có khả năng chuyển mạch nhanh, có thể đạt đến tần số chuyển mạch 20 kHz, làm cho nó lý tưởng cho các ứng dụng như biến tần, nguồn chuyển mạch, và điều khiển động cơ.
3. Đặc tính vượt trội: IGBT có khả năng chịu điện áp cao (lên tới 600V), trong khi vẫn duy trì dòng điện cực đại (lên tới 100A), giúp nó có thể hoạt động hiệu quả trong các ứng dụng công suất cao, đặc biệt là trong các mạch chuyển mạch công suất lớn.

Chức Năng và Ứng Dụng 6MBI100FA-060

Modul IGBT 6MBI100FA-060 được sử dụng rộng rãi trong các ứng dụng công suất cao, đặc biệt là trong những hệ thống cần chuyển mạch nhanh và chịu tải lớn. Một số ứng dụng chính bao gồm:

1. Biến Tần (Inverters):
   • Sử dụng trong các mạch biến tần cho động cơ, giúp thay đổi tần số và điện áp cung cấp cho động cơ. Chuyển mạch nhanh của IGBT giúp cải thiện hiệu suất và giảm tổn thất năng lượng trong các hệ thống biến tần.
2. Điều Khiển Động Cơ (Motor Drives):
   • Modul IGBT như 6MBI100FA-060 được dùng trong các ứng dụng điều khiển động cơ công nghiệp, bao gồm các hệ thống AC và DC drives, giúp điều chỉnh tốc độ và mô-men xoắn của động cơ.
3. Hệ Thống Nguồn Chuyển Mạch (Switching Power Supplies):
   • Dùng trong các nguồn điện chuyển mạch (SMPS), đặc biệt là trong các bộ nguồn cho thiết bị công nghiệp và các hệ thống điện tử yêu cầu công suất cao. IGBT có khả năng chịu tải cao và chuyển mạch nhanh, làm cho nó lý tưởng cho các bộ nguồn hiệu suất cao.
4. Các Ứng Dụng Công Nghiệp:
   • 6MBI100FA-060 còn được sử dụng trong các ứng dụng công nghiệp yêu cầu chuyển mạch công suất cao, chẳng hạn như trong các hệ thống hàn điện tử, máy biến tần cho năng lượng tái tạo, và các thiết bị gia nhiệt công nghiệp.
5. Linh Kiện Khuếch Đại Công Suất:
   • IGBT là thành phần chính trong các mạch khuếch đại công suất cho các ứng dụng như lò nướng công nghiệp, máy cắt plasma, và các thiết bị công suất cao khác.
6. Hệ Thống Điện Tái Tạo Năng Lượng:
   • 6MBI100FA-060 cũng được sử dụng trong các mạch điện tái tạo năng lượng như các hệ thống năng lượng mặt trời, quạt gió, và các ứng dụng chuyển đổi năng lượng trong

Kích Thước 6MBI100FA-060

Thông số 6MBI100FA-060

Datasheet 6MBI100FA-060
