5L0565R, KA5L0565R IC Nguồn TO-220F

Giới thiệu về KA5L0565R

KA5L0565R là một IC điều khiển nguồn (PWM Switching Regulator) tích hợp MOSFET, được thiết kế để sử dụng trong các mạch nguồn chuyển mạch kiểu flyback. Sản phẩm này được sản xuất bởi Fairchild Semiconductor (nay thuộc Onsemi). Nó cung cấp giải pháp hiệu quả và tiết kiệm không gian cho các ứng dụng nguồn điện áp cao.

Đặc điểm nổi bật KA5L0565R

• Tích hợp MOSFET công suất cao:
  • MOSFET N-channel tích hợp với điện áp chịu đựng tối đa lên đến 650V.
• Hiệu suất cao:
  • Tần số chuyển mạch cố định (67 kHz) tối ưu hóa hiệu suất chuyển đổi.
• Bảo vệ tích hợp:
  • Bảo vệ quá dòng (OCP), quá nhiệt (OTP), quá áp (OVP) và giới hạn dòng khởi động.
• Chế độ hoạt động thông minh:
  • Hoạt động ở chế độ chờ (standby) với công suất tiêu thụ rất thấp.
• Khả năng khởi động nhanh:
  • Dòng khởi động thấp (20 µA), giúp giảm công suất tiêu thụ trong trạng thái chờ.

Thông số kỹ thuật KA5L0565R

Ứng dụng KA5L0565R

• Nguồn điện cho thiết bị tiêu dùng:
  • Bộ nguồn cho TV, màn hình LCD, đầu phát DVD, và các thiết bị gia dụng nhỏ.
• Nguồn điện công suất thấp đến trung bình:
  • Sử dụng trong các bộ nguồn flyback công suất thấp, phù hợp với các thiết bị yêu cầu nguồn DC ổn định.
• Thiết bị viễn thông và mạng:
  • Các bộ nguồn chuyển đổi cho modem, router hoặc switch.
• Hệ thống nhúng:
  • Cung cấp nguồn cho vi điều khiển, cảm biến và các thiết bị nhúng khác.

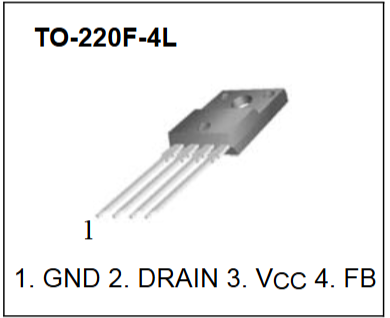

Sơ đồ chân KA5L0565R

Kích thước KA5L0565R

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet KA5L0565R
