5511 FA5511 IC điều khiển nguồn xung SOP-8

Giới thiệu chung FA5511

FA5511 là một IC điều khiển nguồn xung tích hợp nhiều chức năng bảo vệ, thường được sử dụng trong các bộ nguồn chuyển mạch (SMPS) như bộ nguồn TV, máy tính, màn hình, sạc điện tử, và các thiết bị gia dụng. IC này do hãng Fuji Electric sản xuất, đóng gói theo chuẩn SOP-8 nhỏ gọn, hoạt động theo chế độ PWM (Pulse Width Modulation) với tần số cố định.

 Đặc điểm nổi bật FA5511

• Tích hợp mạch dao động (oscillator) nội.

• Hoạt động chế độ PWM với tần số cố định (fixed frequency).

• Khả năng tự khởi động (start-up) với dòng tiêu thụ thấp.

• Bảo vệ quá dòng (OCP), quá áp (OVP), ngắn mạch, và nhiệt độ.

• Chức năng soft start giúp khởi động mạch nhẹ nhàng.

• Điều khiển MOSFET hoặc IGBT ngoài thông qua cực Output.

• Tích hợp tính năng tắt IC khi lỗi (shutdown latch).

• Mức tiêu thụ điện năng thấp ở chế độ standby.

Ứng dụng phổ biến FA5511

• Bộ nguồn chuyển mạch AC-DC và DC-DC.

• Nguồn xung cho TV CRT và LCD.

• Nguồn cấp cho thiết bị gia dụng, máy in, thiết bị viễn thông.

• Mạch nguồn điều khiển tải công suất nhỏ và trung bình.

• Các mạch flyback converter.

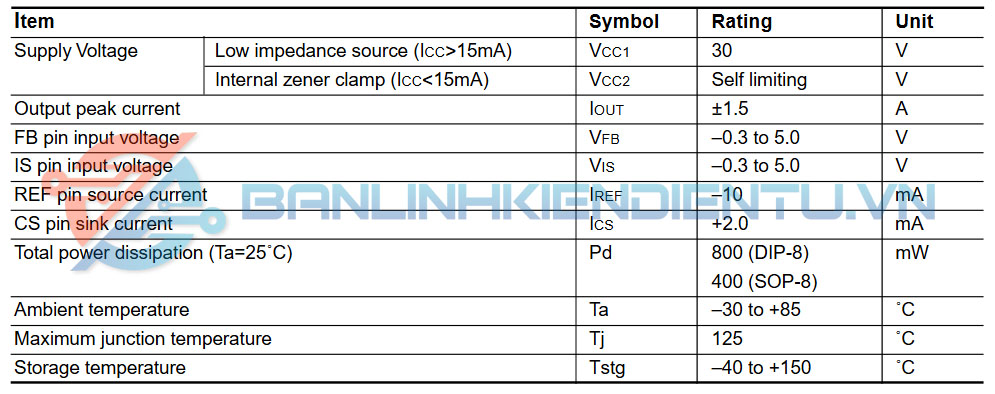

 Thông số kỹ thuật chi tiết FA5511

• Điện áp nguồn hoạt động (Vcc): từ 10 V đến 28 V.

• Điện áp khởi động (Start-up threshold): khoảng 16 V.

• Điện áp ngưỡng tắt (UVLO off): khoảng 10 V.

• Tần số dao động: cố định, thường khoảng 100 kHz (tùy biến bằng điện trở RC).

• Dòng tiêu thụ ở chế độ standby: < 0.3 mA.

• Dòng điều khiển cổng (gate drive current): khoảng ±0.5 A.

• Nhiệt độ hoạt động: từ -20°C đến +125°C.

• Kiểu đóng gói: SOP-8, 8 chân.

• Chân output điều khiển mức điện áp logic cao/thấp phù hợp với gate MOSFET.

Sơ đồ khối FA5511

Kích thước FA5511

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet FA5511
