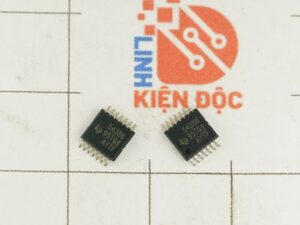

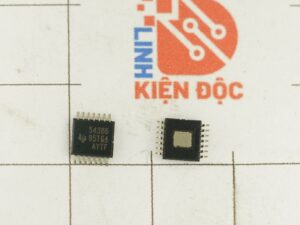

54386, TPS54386PWPR IC nguồn HTSSOP-14

TPS54386 là loại IC nguồn đầu ra kép, bộ biến đổi buck không đồng bộ có khả năng hỗ trợ các ứng dụng đầu ra 3A hoạt động từ điện áp cung cấp đầu vào 4,5-V đến 28-V và yêu cầu điện áp đầu ra từ 0,8 V đến 90% điện áp đầu vào .

Với tần số hoạt động được xác định bên trong, thời gian khởi động mềm và bù vòng điều khiển, các bộ chuyển đổi này cung cấp nhiều tính năng với tối thiểu các thành phần bên ngoài. Bảo vệ quá dòng của Kênh 1 được đặt ở 4,5 A, trong khi mức bảo vệ quá dòng của Kênh 2 được chọn bằng cách kết nối một chân với mặt đất, với BP ​​hoặc thả nổi. Các mức cài đặt được sử dụng để cho phép mở rộng các thành phần bên ngoài cho các ứng dụng không cần khả năng tải đầy đủ của cả hai đầu ra.

Các đầu ra có thể được kích hoạt độc lập hoặc có thể được cấu hình để cho phép trình tự khởi động theo tỷ lệ hoặc theo tỷ lệ. Ngoài ra, hai đầu ra có thể được cung cấp từ các nguồn khác nhau.

Giới Thiệu Chi Tiết về TPS54386PWPR

TPS54386 là một IC điều chỉnh nguồn DC-DC Buck được thiết kế bởi Texas Instruments, thuộc dạng HTSSOP-14. IC này rất phù hợp cho các ứng dụng nguồn điện trong các thiết bị điện tử tiêu dùng, công nghiệp và ô tô.

TPS54386 được sử dụng để chuyển đổi điện áp nguồn DC cao xuống điện áp DC thấp hơn, cung cấp nguồn ổn định cho các thiết bị và mạch tích hợp.

Sơ đồ chân TPS54386PWPR

Sơ đồ khối TPS54386PWPR

Kích thước TPS54386PWPR

Thông Số Kỹ Thuật TPS54386PWPR

1. Điện áp đầu vào (VIN):
   • Phạm vi: 4.5V đến 17V.
2. Điện áp đầu ra (VOUT):
   • Có thể điều chỉnh từ 0.8V đến 15V.
3. Dòng điện đầu ra tối đa (IOUT):
   • Lên đến 3A.
4. Công suất tiêu thụ (POT):
   • Tối đa 45W (tùy thuộc vào điều kiện hoạt động).
5. Tần số hoạt động:
   • 300 kHz đến 1.2 MHz, có thể điều chỉnh.
6. Hiệu suất:
   • Lên đến 95% tùy thuộc vào điều kiện tải.
7. Bảo vệ:
   • Bảo vệ quá nhiệt, quá tải, và ngắn mạch.
8. Gói:
   • HTSSOP-14, nhỏ gọn và dễ lắp ráp.

Nguyên Lý Hoạt Động TPS54386PWPR

TPS54386 hoạt động theo chế độ Buck, sử dụng công nghệ điều chỉnh xung để chuyển đổi điện áp. IC này sử dụng PWM (Pulse Width Modulation) để điều chỉnh độ rộng xung, giúp duy trì điện áp đầu ra ổn định ngay cả khi điện áp đầu vào hoặc tải thay đổi.

• Chuyển Đổi Điện Áp: Khi điện áp đầu vào được cung cấp, IC tạo ra xung điều khiển cho MOSFET, giúp chuyển đổi điện áp từ cao xuống thấp.
• Điều Chỉnh Điện Áp: Một feedback loop giúp kiểm soát và duy trì điện áp đầu ra ổn định, cho phép điều chỉnh linh hoạt.

Chức Năng TPS54386PWPR

1. Điều Chỉnh Điện Áp: Cung cấp điện áp ổn định cho các thiết bị tiêu thụ điện.
2. Tiết Kiệm Năng Lượng: Thiết kế hiệu quả giúp giảm thiểu thất thoát năng lượng.
3. Bảo Vệ An Toàn: Các tính năng bảo vệ tích hợp giúp đảm bảo an toàn cho mạch và thiết bị.

Ứng Dụng TPS54386PWPR

1. Bộ Nguồn Cho Thiết Bị Điện Tử: Sử dụng trong các bộ nguồn cho máy tính, thiết bị điện tử tiêu dùng.
2. Hệ Thống Điều Khiển: Thích hợp cho các ứng dụng trong ô tô và công nghiệp, nơi cần nguồn ổn định.
3. Thiết Bị IoT: Cung cấp nguồn cho các thiết bị kết nối Internet của vạn vật.
